4 Verdrahtung
42
4.5

Schutzart

Messumformer (Wandaufbaugehäuse)
Die Messumformer erfüllen alle Anforderungen gemäß Schutzart IP 67. Um nach erfolg-
ter Montage im Feld oder nach einem Servicefall die Schutzart IP 67 zu gewährleisten,
müssen folgende Punkte zwingend beachtet werden:
x Die Gehäusedichtungen müssen sauber und unverletzt in die Dichtungsnut eingelegt
werden. Gegebenenfalls sind die Dichtungen zu trocknen, zu reinigen oder zu erset-
zen.
x Sämtliche Gehäuseschrauben und Schraubdeckel müssen fest angezogen sein.
x Die für den Anschluss verwendeten Kabel müssen den spezifizierten Außendurch-
messer aufweisen (s. Seite 110).
x Kabeleinführungen fest anziehen (Abb. 37).
x Nicht benutzte Kabeleinführungen sind durch einen Blindstopfen zu ersetzen.
x Die verwendete Schutztülle darf nicht aus der Kabeleinführung entfernt werden.

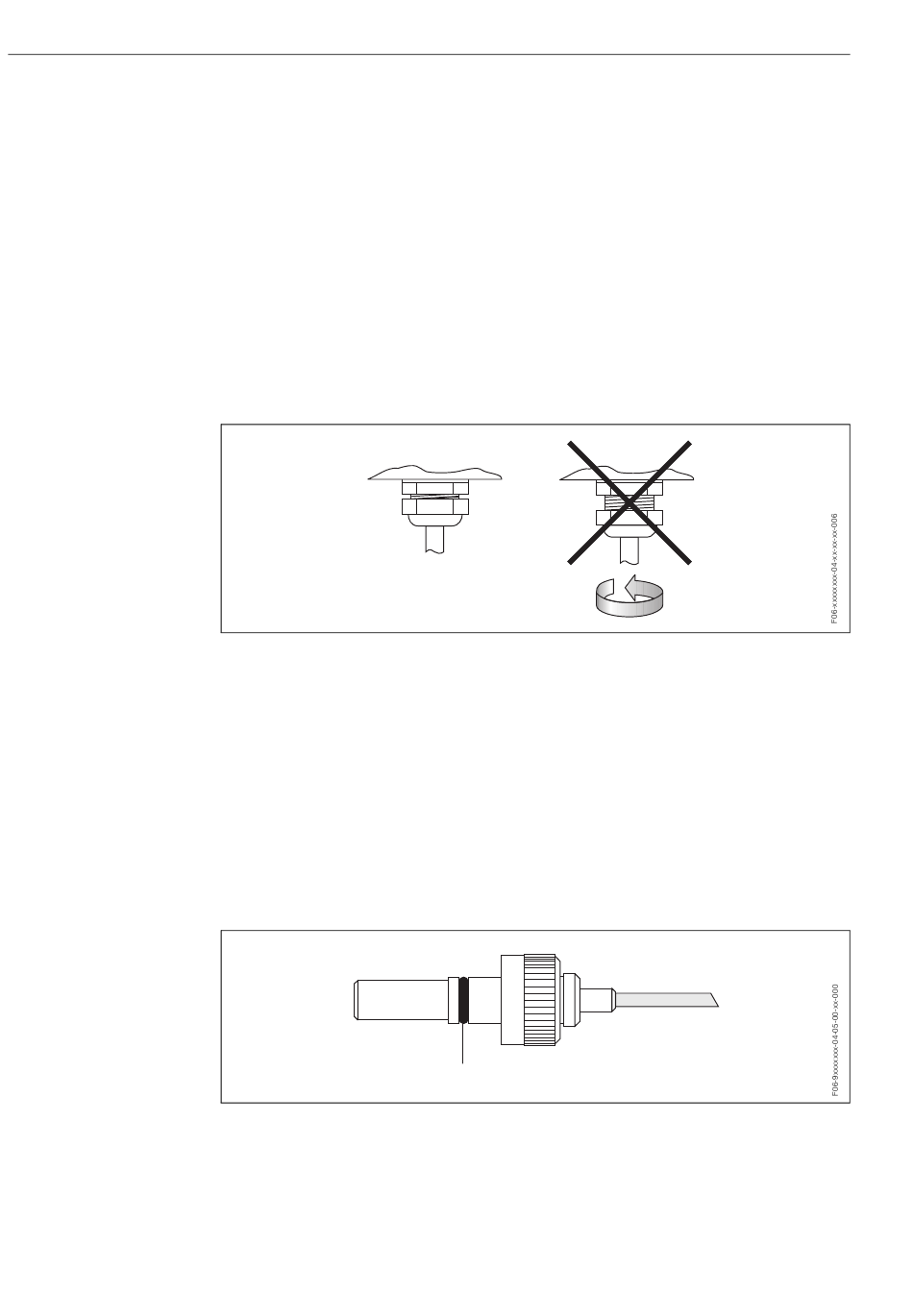

Abb. 37: Montagehinweise für Kabeleinführungen am Messumformergehäuse
Durchflussmesssensoren W (Clamp On / Einbau)
Die Durchflussmesssensoren W erfüllen alle Anforderungen gemäß Schutzart IP 67
oder IP 68 (bitte beachten Sie die Angaben auf dem Sensortypenschild). Um nach
erfolgter Montage im Feld oder nach einem Servicefall die Schutzart IP 67/68 zu
gewährleisten, müssen folgende Punkte zwingend beachtet werden:
x Es dürfen nur die von E+H gelieferten Kabel mit den dazugehörenden Sensorste-
ckern verwendet werden.
x Die Kabelsteckerdichtungen (1) müssen sauber, trocken und unverletzt in die Dich-
tungsnut eingelegt sein. Gegebenenfalls ersetzen.
x Die Kabelstecker so einführen, dass sie nicht verkanten und anschließend fest bis
zum Anschlag anziehen.
Abb. 38: Montagehinweise zur Schutzart IP 67/68 bei Sensorsteckern
