PROline Prosonic Flow 90 PROFIBUS-PA
#
"
Endress+Hauser

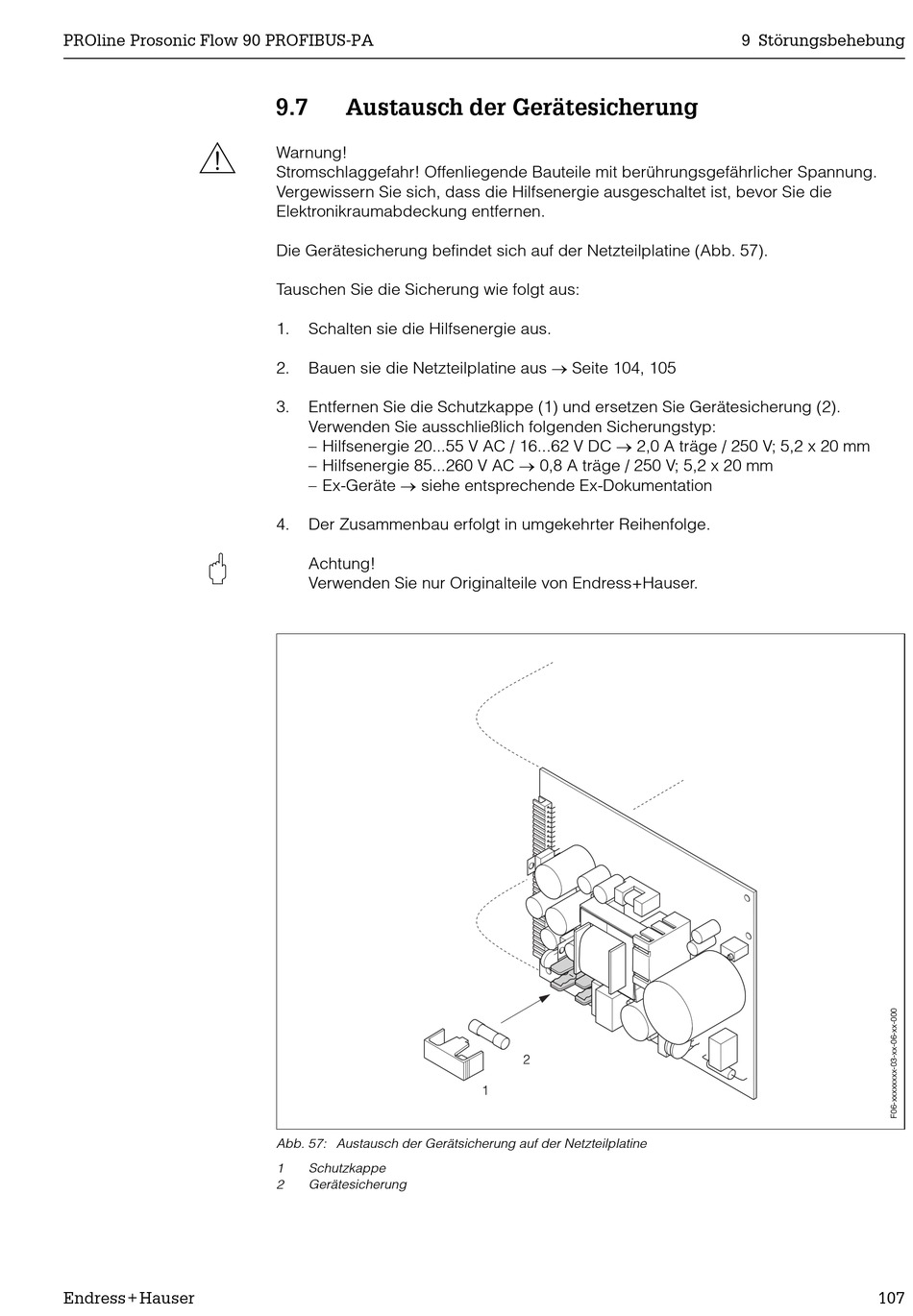

9.7 Austausch der Gerätesicherung
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die
Elektronikraumabdeckung entfernen.
Die Gerätesicherung befindet sich auf der Netzteilplatine (Abb. 57).
Tauschen Sie die Sicherung wie folgt aus:
1. Schalten sie die Hilfsenergie aus.
Bauen sie die Netzteilplatine aus o Seite 104, 105
2.
3. Entfernen Sie die Schutzkappe (1) und ersetzen Sie Gerätesicherung (2).
Verwenden Sie ausschließlich folgenden Sicherungstyp:
– Hilfsenergie 20...55 V AC / 16...62 V DC o 2,0 A träge / 250 V; 5,2 x 20 mm
– Hilfsenergie 85...260 V AC o 0,8 A träge / 250 V; 5,2 x 20 mm
– Ex-Geräte o siehe entsprechende Ex-Dokumentation
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
Abb. 57: Austausch der Gerätsicherung auf der Netzteilplatine
1 Schutzkappe
2 Gerätesicherung
9 Störungsbehebung
107
