3 Montage
"
16

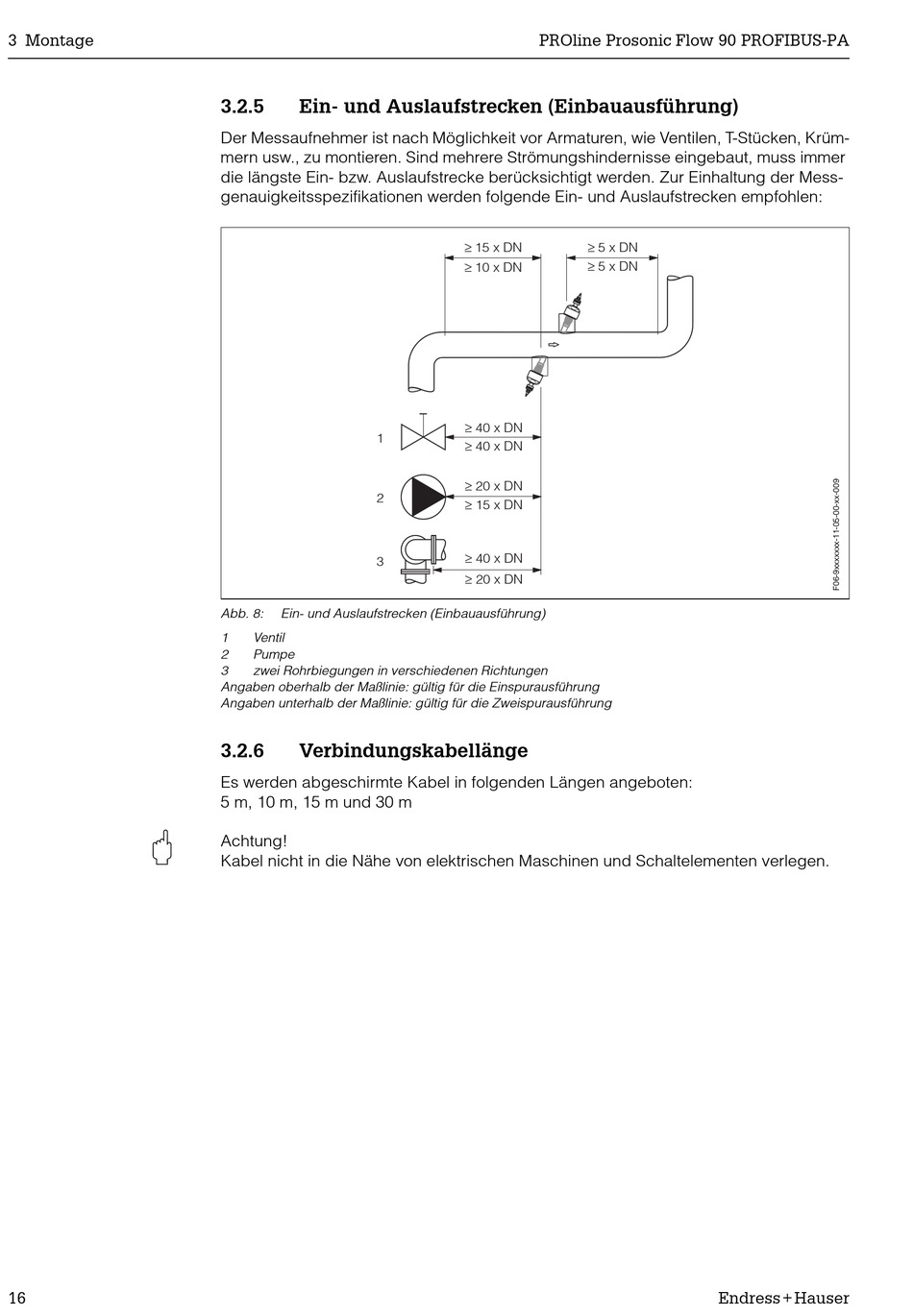

3.2.5 Ein- und Auslaufstrecken (Einbauausführung)
Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krüm-
mern usw., zu montieren. Sind mehrere Strömungshindernisse eingebaut, muss immer
die längste Ein- bzw. Auslaufstrecke berücksichtigt werden. Zur Einhaltung der Mess-
genauigkeitsspezifikationen werden folgende Ein- und Auslaufstrecken empfohlen:
1
2
3
Abb. 8: Ein- und Auslaufstrecken (Einbauausführung)
1 Ventil
2 Pumpe
3 zwei Rohrbiegungen in verschiedenen Richtungen
Angaben oberhalb der Maßlinie: gültig für die Einspurausführung
Angaben unterhalb der Maßlinie: gültig für die Zweispurausführung
3.2.6 Verbindungskabellänge
Es werden abgeschirmte Kabel in folgenden Längen angeboten:
5 m, 10 m, 15 m und 30 m
Achtung!
Kabel nicht in die Nähe von elektrischen Maschinen und Schaltelementen verlegen.
PROline Prosonic Flow 90 PROFIBUS-PA
≥ 15 x DN ≥ 5 x DN
≥ 5 x DN
≥ 10 x DN
≥ 40 x DN
≥ 40 x DN
≥ 20 x DN
≥ 15 x DN
≥ 40 x DN
≥ 20 x DN
