Azyklischer Datentausch

Die azyklische Datenübertragung dient der Übertragung von Parametern während der
Inbetriebnahme, der Wartung oder zur Anzeige weiterer Messgrößen, die nicht im zykli-
schen Nutzdatenverkehr enthalten sind.
Generell wird zwischen Klasse 1 und Klasse 2 Master-Verbindungen unterschieden.
Je nach Implementation des Feldgerätes können mehrere Klasse 2-Verbindungen
gleichzeitig eingerichtet werden.
x Theoretisch können maximal 49 Klasse 2 Verbindungen zum gleichen Feldgerät
aufgebaut werden.
x Beim Prosonic Flow 90 sind zwei Klasse 2 Master zugelassen. Dies bedeutet, es
können zwei Klasse 2 Master zur gleichen Zeit auf den Prosonic Flow 90 zugreifen.
Allerdings muss darauf geachtet werden, dass nicht auf die gleichen Daten schrei-
bend zugegriffen wird, da sonst die Datenkonsistenz nicht mehr gewährleistet ist.
x Beim Lesen von Parametern durch einen Klasse 2 Master wird unter der Angabe der
Feldgeräteadresse, Slot/Index und der erwarteten Datensatzlänge ein Anforderungs-
telegramm vom Klasse 2 Master zum Feldgerät geschickt. Das Feldgerät antwortet
mit dem angefordertem Datensatz, falls der Datensatz existiert und die richtige Länge
(Byte) besitzt.
x Beim Schreiben von Parametern durch einen Klasse 2 Master werden neben der
Adresse des Feldgerätes, Slot und Index, Längenangaben (Byte) und den Datensatz
übertragen. Das Feldgerät quittiert diesen Schreibauftrag nach Beendigung.
Mit einem Klasse 2 Master können auf die Blöcke zugegriffen werden, welche in der
Abbildung dargestellt sind.
Die Parameter welche in dem Endress+Hauser Bedienprogramm (Commuwin II)
bedient werden können sind auf Seite 54 ff. in Form einer Matrix dargestellt.

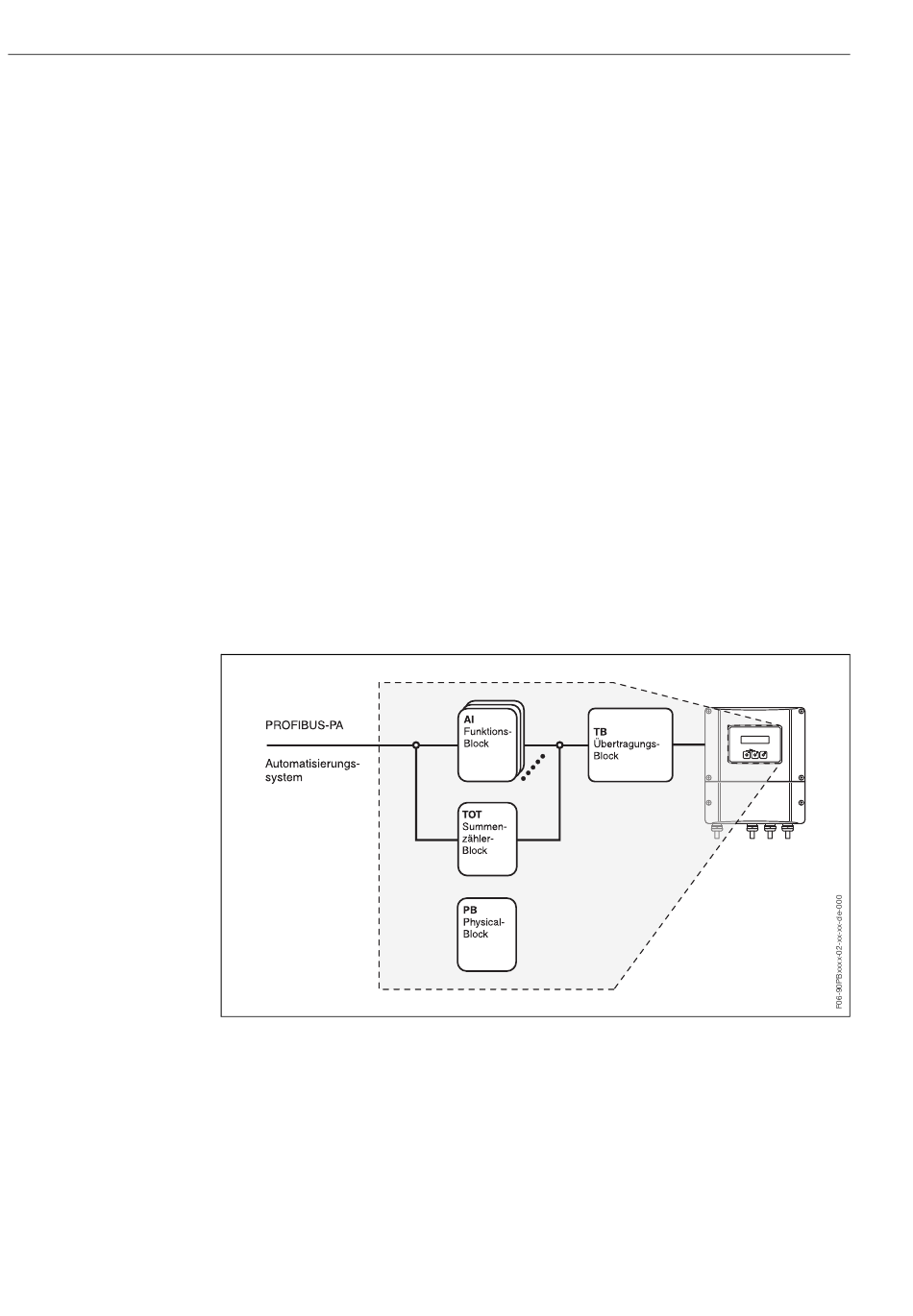

Abb. 45: Funktionsblock-Modell für Prosonic Flow PROFIBUS-PA
PROline Prosonic Flow 90 PROFIBUS-PA
