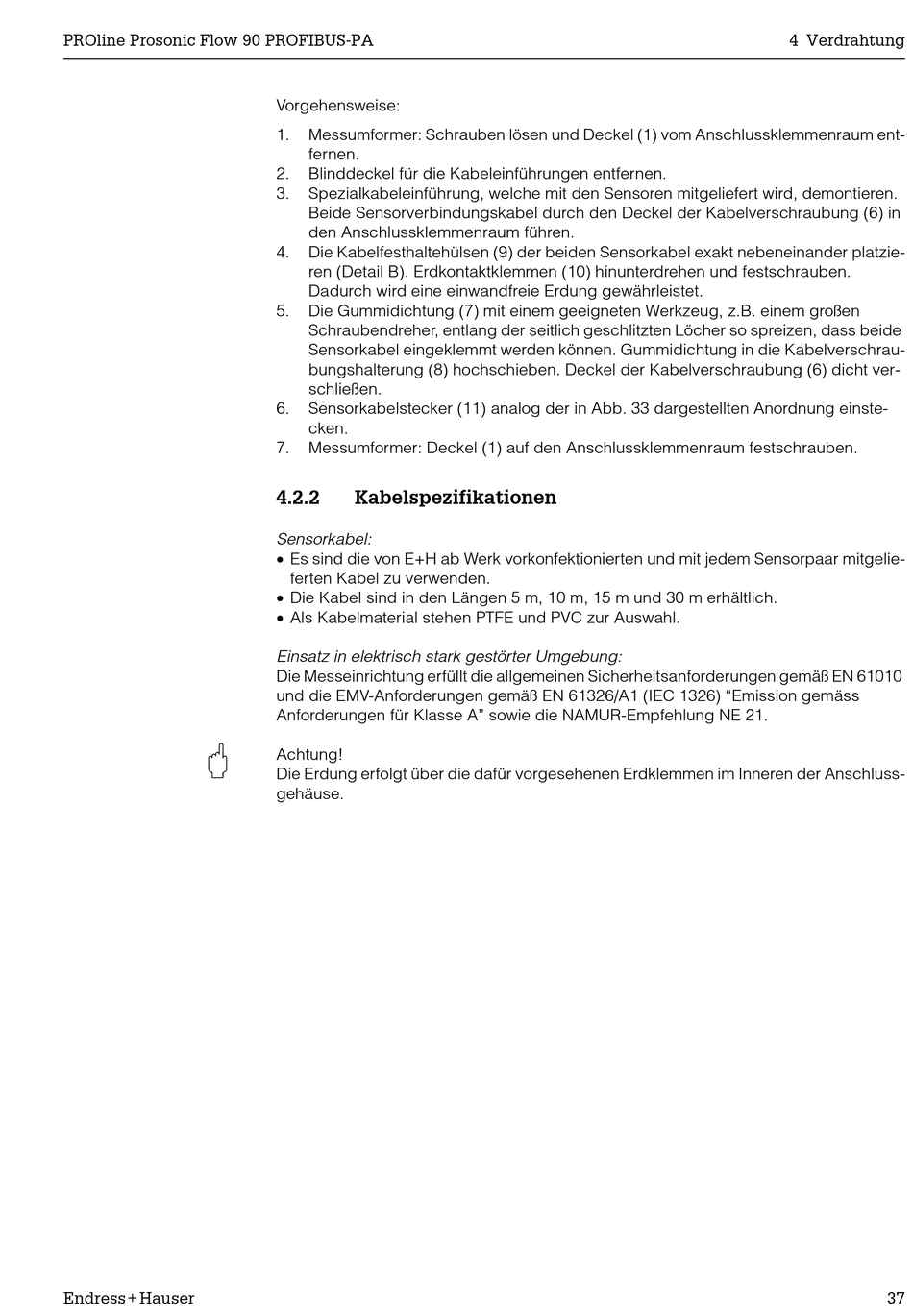

Vorgehensweise:
1. Messumformer: Schrauben lösen und Deckel (1) vom Anschlussklemmenraum ent-
fernen.
2. Blinddeckel für die Kabeleinführungen entfernen.
3. Spezialkabeleinführung, welche mit den Sensoren mitgeliefert wird, demontieren.
Beide Sensorverbindungskabel durch den Deckel der Kabelverschraubung (6) in
den Anschlussklemmenraum führen.
4. Die Kabelfesthaltehülsen (9) der beiden Sensorkabel exakt nebeneinander platzie-
ren (Detail B). Erdkontaktklemmen (10) hinunterdrehen und festschrauben.
Dadurch wird eine einwandfreie Erdung gewährleistet.
5. Die Gummidichtung (7) mit einem geeigneten Werkzeug, z.B. einem großen
Schraubendreher, entlang der seitlich geschlitzten Löcher so spreizen, dass beide
Sensorkabel eingeklemmt werden können. Gummidichtung in die Kabelverschrau-
bungshalterung (8) hochschieben. Deckel der Kabelverschraubung (6) dicht ver-
schließen.
6. Sensorkabelstecker (11) analog der in Abb. 33 dargestellten Anordnung einste-
cken.
7. Messumformer: Deckel (1) auf den Anschlussklemmenraum festschrauben.
4.2.2

Kabelspezifikationen

Sensorkabel:
x Es sind die von E+H ab Werk vorkonfektionierten und mit jedem Sensorpaar mitgelie-
ferten Kabel zu verwenden.
x Die Kabel sind in den Längen 5 m, 10 m, 15 m und 30 m erhältlich.
x Als Kabelmaterial stehen PTFE und PVC zur Auswahl.
Einsatz in elektrisch stark gestörter Umgebung:
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010
und die EMV-Anforderungen gemäß EN 61326/A1 (IEC 1326) "Emission gemäss
Anforderungen für Klasse A" sowie die NAMUR-Empfehlung NE 21.
Achtung!
Die Erdung erfolgt über die dafür vorgesehenen Erdklemmen im Inneren der Anschluss-
gehäuse.
