6 Inbetriebnahme
!
!
!
68

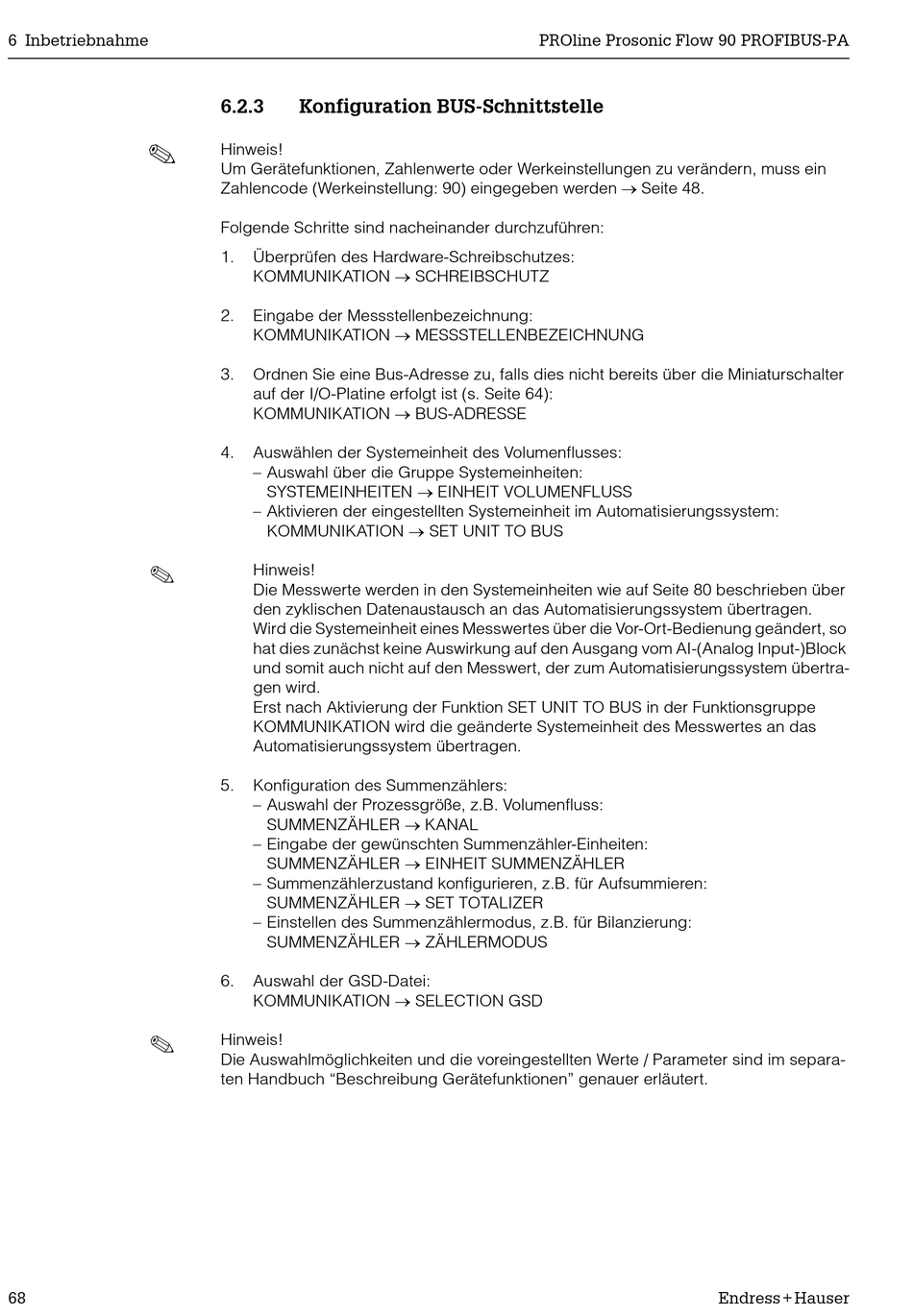

6.2.3

Konfiguration BUS-Schnittstelle

Hinweis!
Um Gerätefunktionen, Zahlenwerte oder Werkeinstellungen zu verändern, muss ein
Zahlencode (Werkeinstellung: 90) eingegeben werden o Seite 48.
Folgende Schritte sind nacheinander durchzuführen:
1. Überprüfen des Hardware-Schreibschutzes:
KOMMUNIKATION o SCHREIBSCHUTZ
2. Eingabe der Messstellenbezeichnung:
KOMMUNIKATION o MESSSTELLENBEZEICHNUNG
3. Ordnen Sie eine Bus-Adresse zu, falls dies nicht bereits über die Miniaturschalter
auf der I/O-Platine erfolgt ist (s. Seite 64):
KOMMUNIKATION o BUS-ADRESSE
4. Auswählen der Systemeinheit des Volumenflusses:
– Auswahl über die Gruppe Systemeinheiten:
SYSTEMEINHEITEN o EINHEIT VOLUMENFLUSS
– Aktivieren der eingestellten Systemeinheit im Automatisierungssystem:
KOMMUNIKATION o SET UNIT TO BUS
Hinweis!
Die Messwerte werden in den Systemeinheiten wie auf Seite 80 beschrieben über
den zyklischen Datenaustausch an das Automatisierungssystem übertragen.
Wird die Systemeinheit eines Messwertes über die Vor-Ort-Bedienung geändert, so
hat dies zunächst keine Auswirkung auf den Ausgang vom AI-(Analog Input-)Block
und somit auch nicht auf den Messwert, der zum Automatisierungssystem übertra-
gen wird.
Erst nach Aktivierung der Funktion SET UNIT TO BUS in der Funktionsgruppe
KOMMUNIKATION wird die geänderte Systemeinheit des Messwertes an das
Automatisierungssystem übertragen.
5. Konfiguration des Summenzählers:
– Auswahl der Prozessgröße, z.B. Volumenfluss:
SUMMENZÄHLER o KANAL
– Eingabe der gewünschten Summenzähler-Einheiten:
SUMMENZÄHLER o EINHEIT SUMMENZÄHLER
– Summenzählerzustand konfigurieren, z.B. für Aufsummieren:
SUMMENZÄHLER o SET TOTALIZER
– Einstellen des Summenzählermodus, z.B. für Bilanzierung:
SUMMENZÄHLER o ZÄHLERMODUS
6. Auswahl der GSD-Datei:
KOMMUNIKATION o SELECTION GSD
Hinweis!
Die Auswahlmöglichkeiten und die voreingestellten Werte / Parameter sind im separa-
ten Handbuch "Beschreibung Gerätefunktionen" genauer erläutert.
PROline Prosonic Flow 90 PROFIBUS-PA
Endress+Hauser
