6 Inbetriebnahme

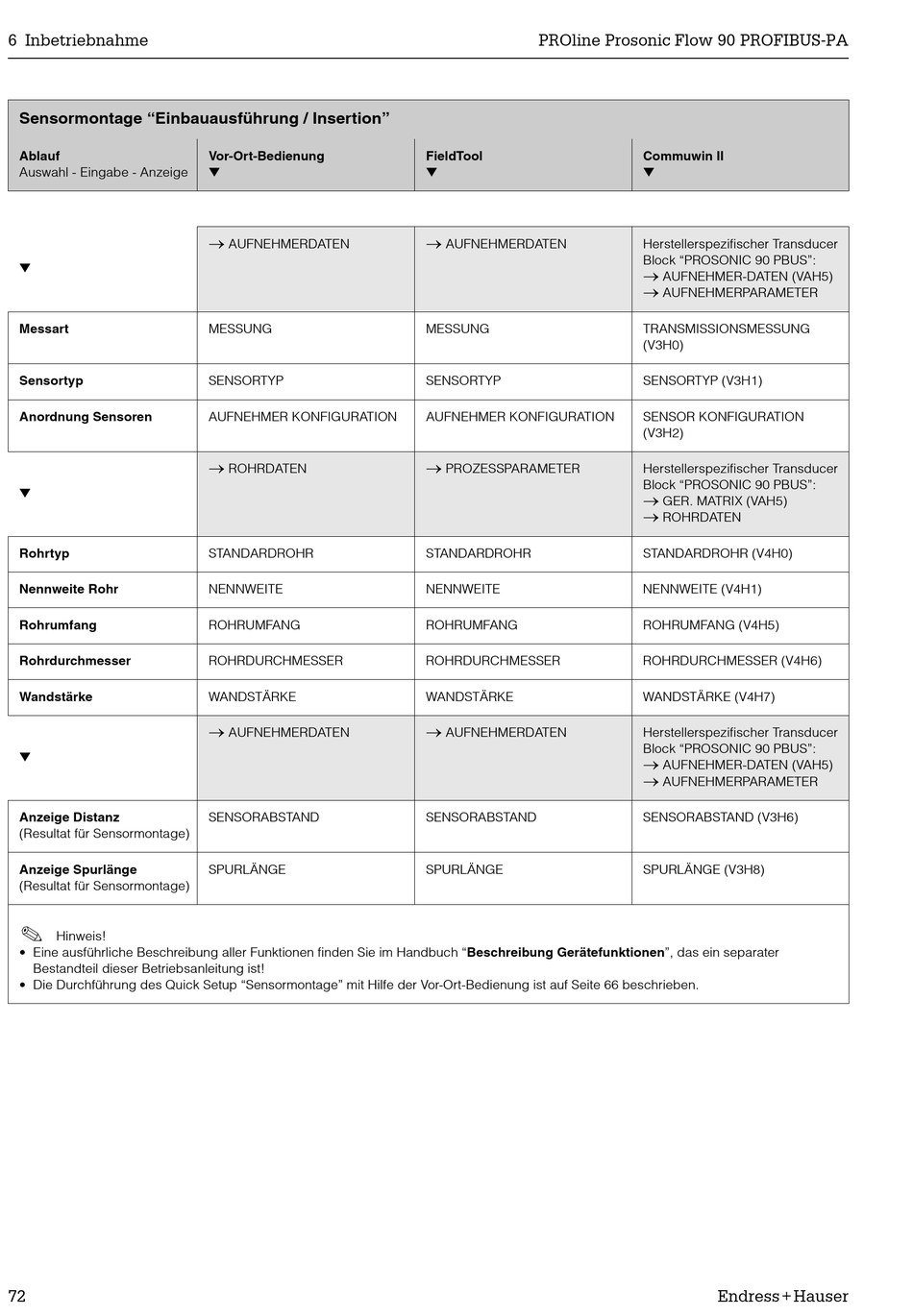

Sensormontage "Einbauausführung / Insertion"
Ablauf
Auswahl - Eingabe - Anzeige
M
Messart
Sensortyp
Anordnung Sensoren
M
Rohrtyp
Nennweite Rohr
Rohrumfang
Rohrdurchmesser
Wandstärke
M
Anzeige Distanz
(Resultat für Sensormontage)
Anzeige Spurlänge
(Resultat für Sensormontage)
!
Hinweis!
• Eine ausführliche Beschreibung aller Funktionen finden Sie im Handbuch "Beschreibung Gerätefunktionen", das ein separater
Bestandteil dieser Betriebsanleitung ist!
• Die Durchführung des Quick Setup "Sensormontage" mit Hilfe der Vor-Ort-Bedienung ist auf Seite 66 beschrieben.
72
Vor-Ort-Bedienung
M
o
AUFNEHMERDATEN
MESSUNG
SENSORTYP
AUFNEHMER KONFIGURATION
o
ROHRDATEN
STANDARDROHR
NENNWEITE
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
o
AUFNEHMERDATEN
SENSORABSTAND
SPURLÄNGE
PROline Prosonic Flow 90 PROFIBUS-PA
FieldTool
M
o
AUFNEHMERDATEN
MESSUNG
SENSORTYP
AUFNEHMER KONFIGURATION
o
PROZESSPARAMETER
STANDARDROHR
NENNWEITE
ROHRUMFANG
ROHRDURCHMESSER
WANDSTÄRKE
o
AUFNEHMERDATEN
SENSORABSTAND
SPURLÄNGE
Commuwin II
M
Herstellerspezifischer Transducer
Block "PROSONIC 90 PBUS":
o
AUFNEHMER-DATEN (VAH5)
o
AUFNEHMERPARAMETER
TRANSMISSIONSMESSUNG
(V3H0)
SENSORTYP (V3H1)
SENSOR KONFIGURATION
(V3H2)
Herstellerspezifischer Transducer
Block "PROSONIC 90 PBUS":
o
GER. MATRIX (VAH5)
o
ROHRDATEN
STANDARDROHR (V4H0)
NENNWEITE (V4H1)
ROHRUMFANG (V4H5)
ROHRDURCHMESSER (V4H6)
WANDSTÄRKE (V4H7)
Herstellerspezifischer Transducer
Block "PROSONIC 90 PBUS":
o
AUFNEHMER-DATEN (VAH5)
o
AUFNEHMERPARAMETER
SENSORABSTAND (V3H6)
SPURLÄNGE (V3H8)
