6 Inbetriebnahme
Konfigurationsdaten
Byte Länge Byte Länge
(Eingabe) (Ausgabe)
0...4 –
5...9 –
10...14 –
15...19 0...1
– 2...6
– 7
84
6.4.2

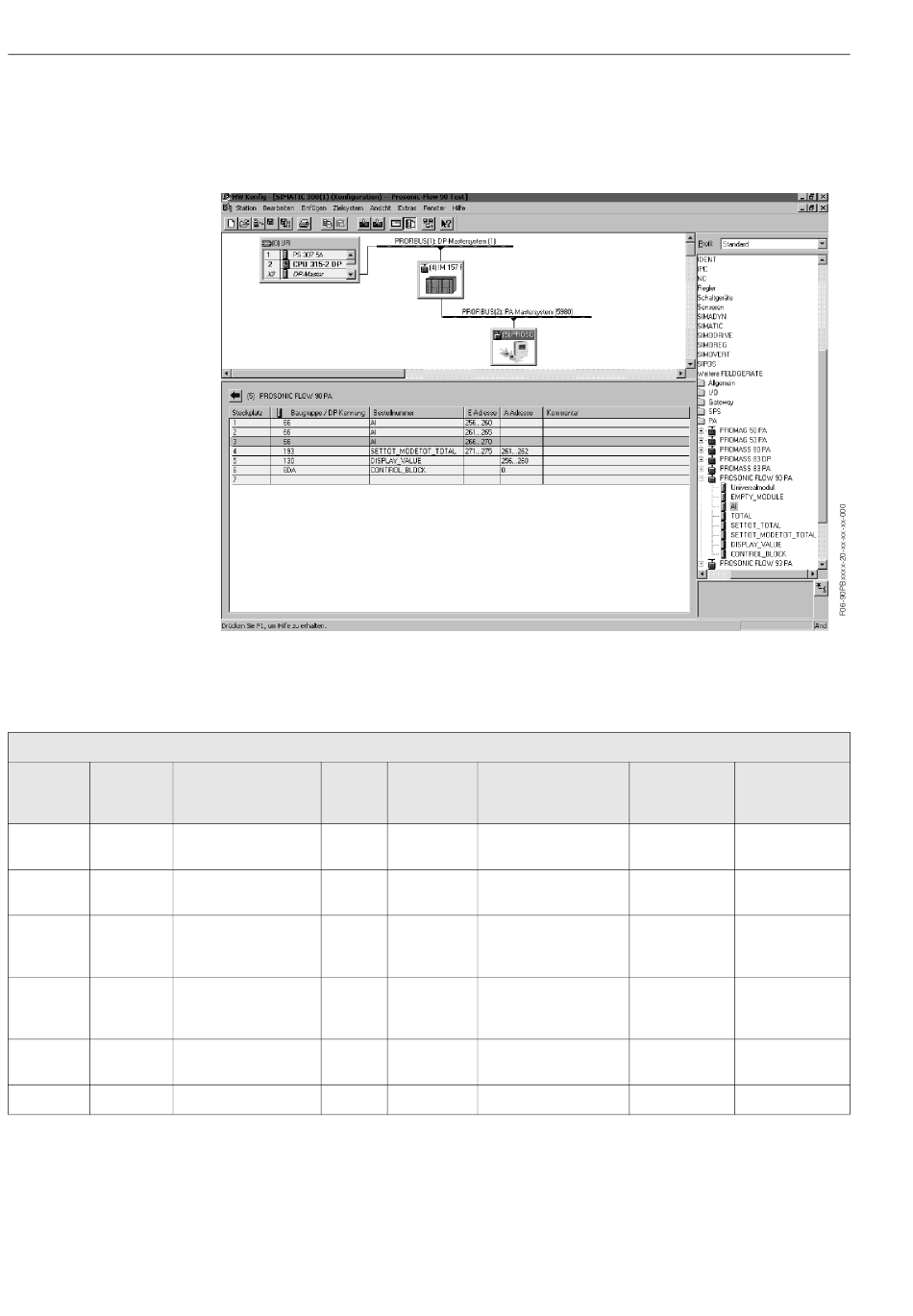

Konfigurationsbeispiele mit Simatic S7 HW-Konfig

Beispiel 1:
Vollkonfiguration mittels herstellerspezifischer GSD-Datei
Steckplatz 1: AI-Volumenfluss
Steckplatz 2: AI-Schallgeschwindigkeit
Steckplatz 3: AI-Durchflussgeschwindigkeit
Steckplatz 4: Summenzähler + Steuerung (SETTOT_MODETOT_TOTAL)
Steckplatz 5: Anzeigewert (DISPLAY VALUE)
Steckplatz 6: Steuerung (CONTROL BLOCK), herstellerspezifisch
Bei dieser Konfiguration sind alle Datenblöcke aktiviert, die vom Prosonic Flow 90 unter-
stützt werden.
Die Bedeutung von "SET TOT" und "MODE TOT" ist auf Seite 82 beschrieben.
Datenblöcke Status
Volumenfluss + Status aktiv
Schallgeschwindigkeit aktiv
+ Status
Durchfluss- aktiv
geschwindigkeit
+ Status
Summenzähler aktiv
+ Status
+ Steuerung
Anzeigewert aktiv
Steuerung aktiv
PROline Prosonic Flow 90 PROFIBUS-PA
Zugriffsart GSD
Blockbezeichnung
lesend AI
lesend AI
lesend AI
lesend SETTOT_MODETOT_
+ TOTAL
schreibend
schreibend DISPLAY_VALUE
schreibend CONTROL_BLOCK
GSD GSD
Erweiterte Standard
Blockkennung Blockkennung
0x42, 0x84, 0x94
0x08, 0x05
0x42, 0x84, 0x94
0x08, 0x05
0x42, 0x84, 0x94
0x08, 0x05
0xC1, 0x81, 0xC1, 0x81,
0x84, 0x85 0x84, 0x85
0x82, 0x84, 0xA4
0x08, 0x05
0x20 0x20
