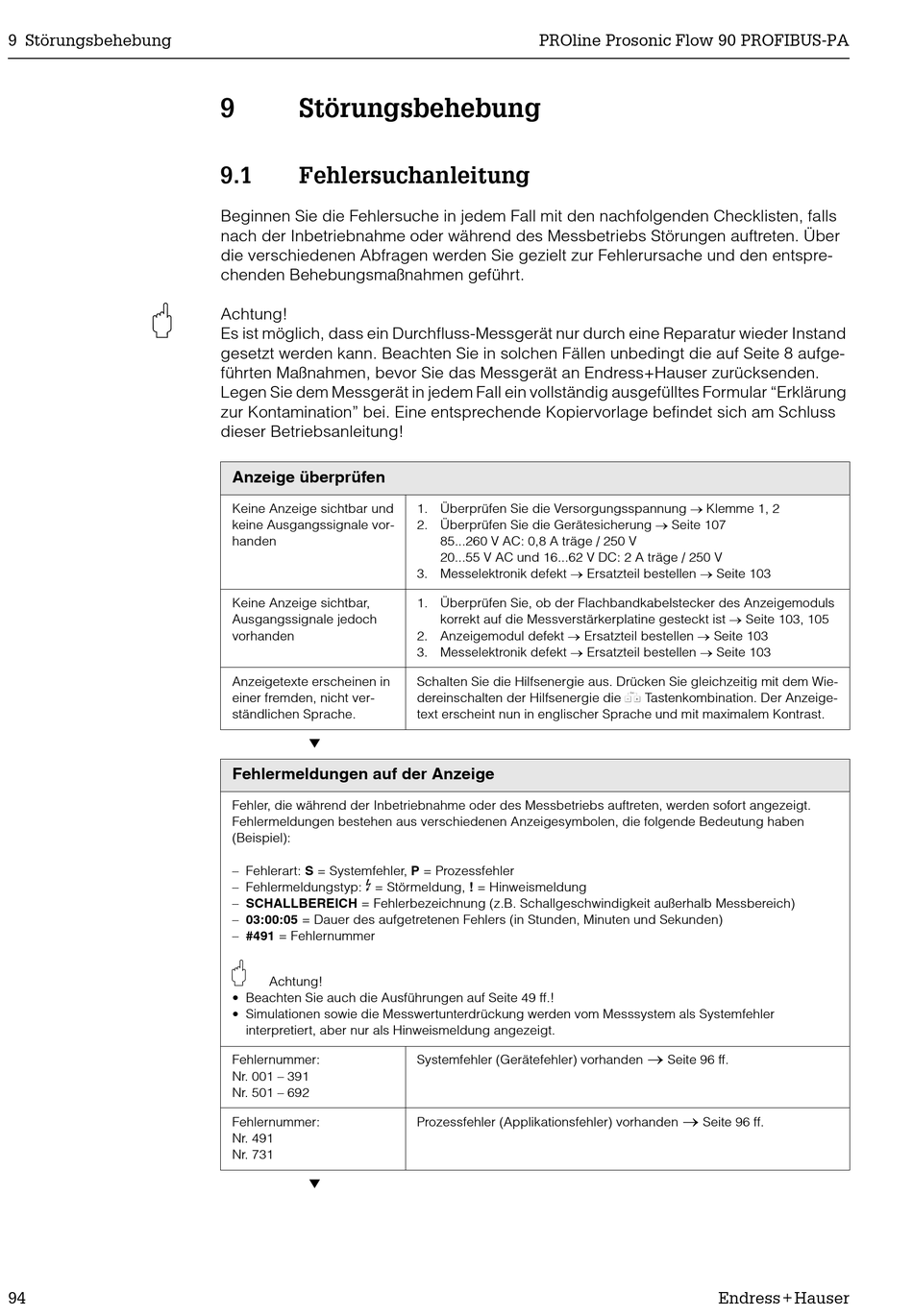

9 Störungsbehebung
"
94
9 Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls
nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. Über
die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entspre-
chenden Behebungsmaßnahmen geführt.
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder Instand
gesetzt werden kann. Beachten Sie in solchen Fällen unbedingt die auf Seite 8 aufge-
führten Maßnahmen, bevor Sie das Messgerät an Endress+Hauser zurücksenden.
Legen Sie dem Messgerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung
zur Kontamination" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss
dieser Betriebsanleitung!
Anzeige überprüfen
Keine Anzeige sichtbar und
keine Ausgangssignale vor-
handen
Keine Anzeige sichtbar,
Ausgangssignale jedoch
vorhanden
Anzeigetexte erscheinen in
einer fremden, nicht ver-
ständlichen Sprache.
M

Fehlermeldungen auf der Anzeige

Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt.
Fehlermeldungen bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben
(Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
$
– Fehlermeldungstyp: = Störmeldung, ! = Hinweismeldung
– SCHALLBEREICH = Fehlerbezeichnung (z.B. Schallgeschwindigkeit außerhalb Messbereich)
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #491 = Fehlernummer
"
Achtung!
• Beachten Sie auch die Ausführungen auf Seite 49 ff.!
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler
interpretiert, aber nur als Hinweismeldung angezeigt.
Fehlernummer:
Nr. 001 – 391
Nr. 501 – 692
Fehlernummer:
Nr. 491
Nr. 731
M
PROline Prosonic Flow 90 PROFIBUS-PA
1. Überprüfen Sie die Versorgungsspannung o Klemme 1, 2
2. Überprüfen Sie die Gerätesicherung o Seite 107
85...260 V AC: 0,8 A träge / 250 V
20...55 V AC und 16...62 V DC: 2 A träge / 250 V
3. Messelektronik defekt o Ersatzteil bestellen o Seite 103
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls
korrekt auf die Messverstärkerplatine gesteckt ist o Seite 103, 105
2. Anzeigemodul defekt o Ersatzteil bestellen o Seite 103
3. Messelektronik defekt o Ersatzteil bestellen o Seite 103
Schalten Sie die Hilfsenergie aus. Drücken Sie gleichzeitig mit dem Wie-
dereinschalten der Hilfsenergie die X Tastenkombination. Der Anzeige-
text erscheint nun in englischer Sprache und mit maximalem Kontrast.
Systemfehler (Gerätefehler) vorhanden
Prozessfehler (Applikationsfehler) vorhanden
o
Seite 96 ff.
o
Seite 96 ff.
