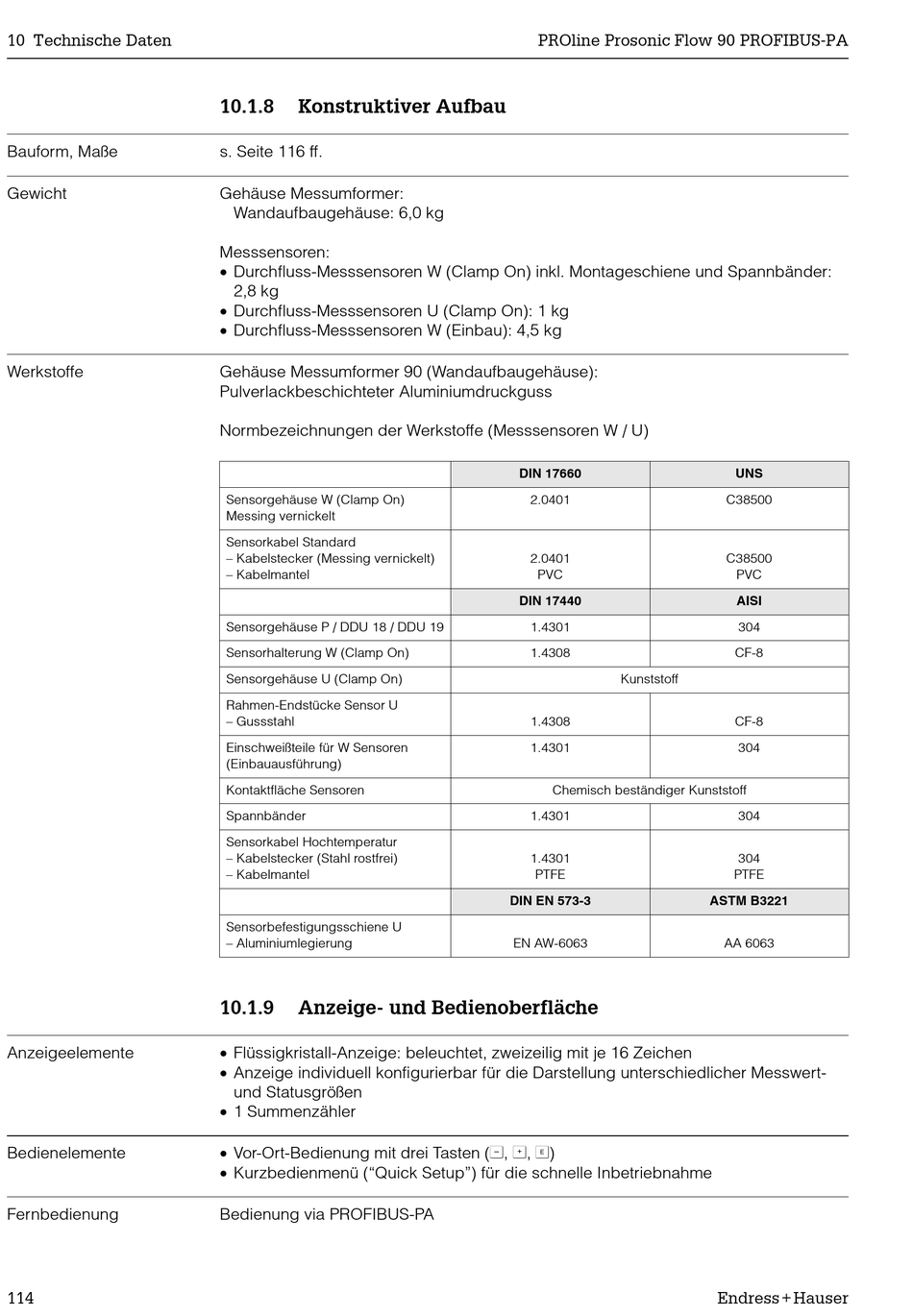

10 Technische Daten
Bauform, Maße
Gewicht
Werkstoffe
Anzeigeelemente
Bedienelemente
Fernbedienung
114
10.1.8

Konstruktiver Aufbau

s. Seite 116 ff.
Gehäuse Messumformer:
Wandaufbaugehäuse: 6,0 kg
Messsensoren:
x Durchfluss-Messsensoren W (Clamp On) inkl. Montageschiene und Spannbänder:
2,8 kg
x Durchfluss-Messsensoren U (Clamp On): 1 kg
x Durchfluss-Messsensoren W (Einbau): 4,5 kg
Gehäuse Messumformer 90 (Wandaufbaugehäuse):
Pulverlackbeschichteter Aluminiumdruckguss
Normbezeichnungen der Werkstoffe (Messsensoren W / U)
Sensorgehäuse W (Clamp On)
Messing vernickelt
Sensorkabel Standard
– Kabelstecker (Messing vernickelt)
– Kabelmantel
Sensorgehäuse P / DDU 18 / DDU 19
Sensorhalterung W (Clamp On)
Sensorgehäuse U (Clamp On)
Rahmen-Endstücke Sensor U
– Gussstahl
Einschweißteile für W Sensoren
(Einbauausführung)
Kontaktfläche Sensoren
Spannbänder
Sensorkabel Hochtemperatur
– Kabelstecker (Stahl rostfrei)
– Kabelmantel
Sensorbefestigungsschiene U
– Aluminiumlegierung
10.1.9 Anzeige- und Bedienoberfläche
x Flüssigkristall-Anzeige: beleuchtet, zweizeilig mit je 16 Zeichen
x Anzeige individuell konfigurierbar für die Darstellung unterschiedlicher Messwert-
und Statusgrößen
x 1 Summenzähler
x Vor-Ort-Bedienung mit drei Tasten (S, O, F)
x Kurzbedienmenü ("Quick Setup") für die schnelle Inbetriebnahme
Bedienung via PROFIBUS-PA
PROline Prosonic Flow 90 PROFIBUS-PA
DIN 17660
2.0401
2.0401
PVC
DIN 17440
1.4301
1.4308
Kunststoff
1.4308
1.4301
Chemisch beständiger Kunststoff
1.4301
1.4301
PTFE
DIN EN 573-3
EN AW-6063
UNS
C38500
C38500
PVC
AISI
304
CF-8
CF-8
304
304
304
PTFE
ASTM B3221
AA 6063
