2.
Monter:
Cache de disque de frein 1
Boulon (cache de disque de
frein) 2
7 Nm (0,7 m · kg, 5,1 ft · lb)
3.
Monter:
Rondelle en cuivre 1
Tuyau de frein 2
Boulon-raccord 3
30 Nm (3,0 m · kg, 22 ft · lb)
AVERTISSEMENT
Toujours utiliser les rondelles en cui-
vre neuves.
ATTENTION:
Installer la durit de frein sur l'étrier
de frein en veillant à ce que la marque
a peinte sur le tuyau soit orientée
vers l'étrier de frein et que le tuyau
soit en contact avec la saillie b de
l'étrier de frein.
4.
Monter:
Etrier de frein 1
Roue arrière 2
Se reporter à la section "ROUE
AVANT
ET
ARRIERE".
5.
Serrer:
Goupille de plaquette 3
18 Nm (1,8 m · kg, 13 ft · lb)
6.
Monter:
Bouchon de goupille de pla-
quette 4
3 Nm (0,3 m · kg, 2,2 ft · lb)

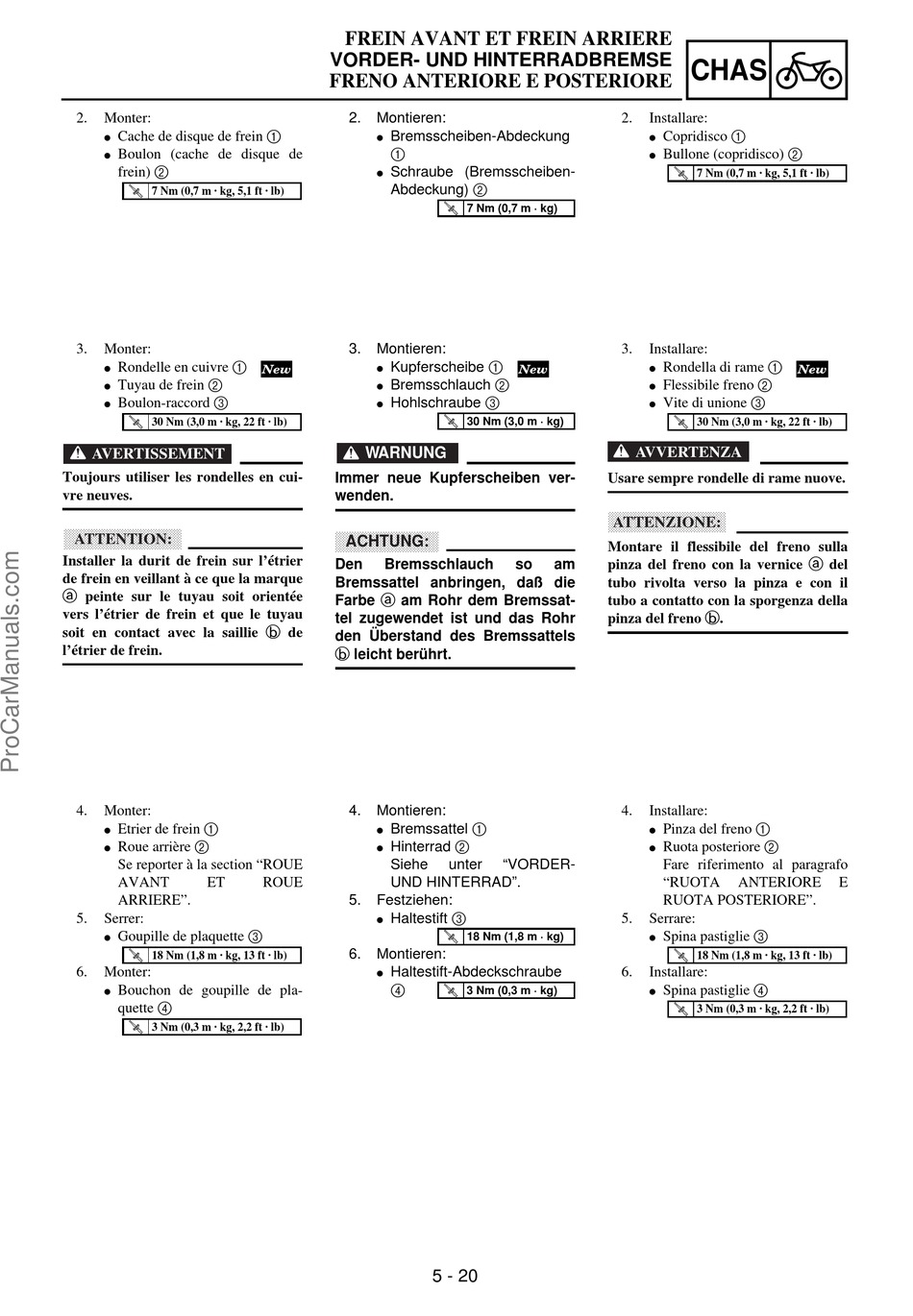

FREIN AVANT ET FREIN ARRIERE
VORDER- UND HINTERRADBREMSE
FRENO ANTERIORE E POSTERIORE
2.
Montieren:
Bremsscheiben-Abdeckung
1
Schraube (Bremsscheiben-
Abdeckung) 2
3.
Montieren:
Kupferscheibe 1
Bremsschlauch 2
Hohlschraube 3
WARNUNG
Immer neue Kupferscheiben ver-
wenden.
ACHTUNG:
Den
Bremsschlauch
Bremssattel anbringen, daß die
Farbe a am Rohr dem Bremssat-
tel zugewendet ist und das Rohr
den Überstand des Bremssattels
b leicht berührt.
4.
Montieren:
Bremssattel 1
Hinterrad 2
Siehe
ROUE
UND HINTERRAD".
5.
Festziehen:
Haltestift 3
6.
Montieren:
Haltestift-Abdeckschraube
4
5 - 20
7 Nm (0,7 m · kg)
30 Nm (3,0 m · kg)
Usare sempre rondelle di rame nuove.
ATTENZIONE:
Montare il flessibile del freno sulla
pinza del freno con la vernice a del
so
am
tubo rivolta verso la pinza e con il
tubo a contatto con la sporgenza della
pinza del freno b.
unter
"VORDER-
18 Nm (1,8 m · kg)
3 Nm (0,3 m · kg)
CHAS
2.
Installare:
Copridisco 1
Bullone (copridisco) 2
7 Nm (0,7 m · kg, 5,1 ft · lb)
3.
Installare:
Rondella di rame 1
Flessibile freno 2
Vite di unione 3
30 Nm (3,0 m · kg, 22 ft · lb)
AVVERTENZA
4.
Installare:
Pinza del freno 1
Ruota posteriore 2
Fare riferimento al paragrafo
"RUOTA
ANTERIORE
RUOTA POSTERIORE".
5.
Serrare:
Spina pastiglie 3
18 Nm (1,8 m · kg, 13 ft · lb)
6.
Installare:
Spina pastiglie 4
3 Nm (0,3 m · kg, 2,2 ft · lb)
E
