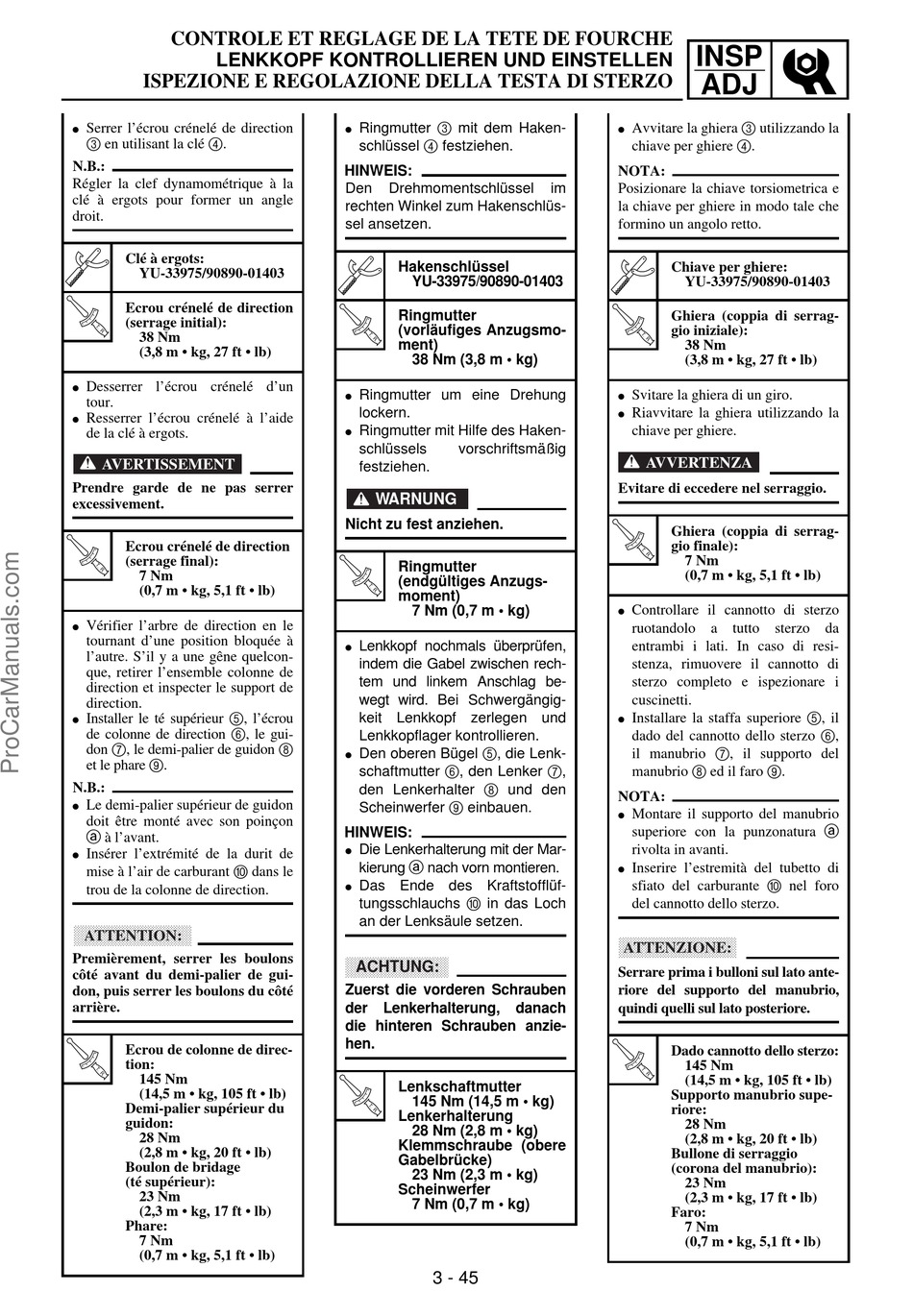

CONTROLE ET REGLAGE DE LA TETE DE FOURCHE
LENKKOPF KONTROLLIEREN UND EINSTELLEN
ISPEZIONE E REGOLAZIONE DELLA TESTA DI STERZO
Serrer l'écrou crénelé de direction
3 en utilisant la clé 4.
N.B.:
Régler la clef dynamométrique à la
clé à ergots pour former un angle
droit.
Clé à ergots:
YU-33975/90890-01403
Ecrou crénelé de direction
(serrage initial):
38 Nm
(3,8 m • kg, 27 ft • lb)
Desserrer l'écrou crénelé d'un
tour.
Resserrer l'écrou crénelé à l'aide
de la clé à ergots.
AVERTISSEMENT
Prendre garde de ne pas serrer
excessivement.
Ecrou crénelé de direction
(serrage final):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
Vérifier l'arbre de direction en le
tournant d'une position bloquée à
l'autre. S'il y a une gêne quelcon-
que, retirer l'ensemble colonne de
direction et inspecter le support de
direction.
Installer le té supérieur 5, l'écrou
de colonne de direction 6, le gui-
don 7, le demi-palier de guidon 8
et le phare 9.
N.B.:
Le demi-palier supérieur de guidon
doit être monté avec son poinçon
a à l'avant.
Insérer l'extrémité de la durit de
mise à l'air de carburant 0 dans le
trou de la colonne de direction.
ATTENTION:
Premièrement, serrer les boulons
côté avant du demi-palier de gui-
don, puis serrer les boulons du côté
arrière.
Ecrou de colonne de direc-
tion:
145 Nm
(14,5 m • kg, 105 ft • lb)
Demi-palier supérieur du
guidon:
28 Nm
(2,8 m • kg, 20 ft • lb)
Boulon de bridage
(té supérieur):
23 Nm
(2,3 m • kg, 17 ft • lb)
Phare:
7 Nm
(0,7 m • kg, 5,1 ft • lb)
Ringmutter 3 mit dem Haken-
schlüssel 4 festziehen.
HINWEIS:
Den
Drehmomentschlüssel
rechten Winkel zum Hakenschlüs-
sel ansetzen.
Hakenschlüssel
YU-33975/90890-01403
Ringmutter
(vorläufiges Anzugsmo-
ment)
38 Nm (3,8 m • kg)
Ringmutter um eine Drehung
lockern.
Ringmutter mit Hilfe des Haken-
schlüssels
vorschriftsmäßig
festziehen.
WARNUNG
Nicht zu fest anziehen.
Ringmutter
(endgültiges Anzugs-
moment)
7 Nm (0,7 m • kg)
Lenkkopf nochmals überprüfen,
indem die Gabel zwischen rech-
tem und linkem Anschlag be-
wegt wird. Bei Schwergängig-
keit Lenkkopf zerlegen und
Lenkkopflager kontrollieren.
Den oberen Bügel 5, die Lenk-
schaftmutter 6, den Lenker 7,
den Lenkerhalter 8 und den
Scheinwerfer 9 einbauen.
HINWEIS:
Die Lenkerhalterung mit der Mar-
kierung a nach vorn montieren.
Das Ende des Kraftstofflüf-
tungsschlauchs 0 in das Loch
an der Lenksäule setzen.
ACHTUNG:
Zuerst die vorderen Schrauben
der
Lenkerhalterung,
danach
die hinteren Schrauben anzie-
hen.
Lenkschaftmutter
145 Nm (14,5 m • kg)
Lenkerhalterung
28 Nm (2,8 m • kg)
Klemmschraube (obere
Gabelbrücke)
23 Nm (2,3 m • kg)
Scheinwerfer
7 Nm (0,7 m • kg)
3 - 45
INSP
ADJ
Avvitare la ghiera 3 utilizzando la
chiave per ghiere 4.
NOTA:
im
Posizionare la chiave torsiometrica e
la chiave per ghiere in modo tale che
formino un angolo retto.
Chiave per ghiere:
YU-33975/90890-01403
Ghiera (coppia di serrag-
gio iniziale):
38 Nm
(3,8 m • kg, 27 ft • lb)
Svitare la ghiera di un giro.
Riavvitare la ghiera utilizzando la
chiave per ghiere.
AVVERTENZA
Evitare di eccedere nel serraggio.
Ghiera (coppia di serrag-
gio finale):
7 Nm
(0,7 m • kg, 5,1 ft • lb)
Controllare il cannotto di sterzo
ruotandolo a tutto sterzo da
entrambi i lati. In caso di resi-
stenza, rimuovere il cannotto di
sterzo completo e ispezionare i
cuscinetti.
Installare la staffa superiore 5, il
dado del cannotto dello sterzo 6,
il manubrio 7, il supporto del
manubrio 8 ed il faro 9.
NOTA:
Montare il supporto del manubrio
superiore con la punzonatura a
rivolta in avanti.
Inserire l'estremità del tubetto di
sfiato del carburante 0 nel foro
del cannotto dello sterzo.
ATTENZIONE:
Serrare prima i bulloni sul lato ante-
riore del supporto del manubrio,
quindi quelli sul lato posteriore.
Dado cannotto dello sterzo:
145 Nm
(14,5 m • kg, 105 ft • lb)
Supporto manubrio supe-
riore:
28 Nm
(2,8 m • kg, 20 ft • lb)
Bullone di serraggio
(corona del manubrio):
23 Nm
(2,3 m • kg, 17 ft • lb)
Faro:
7 Nm
(0,7 m • kg, 5,1 ft • lb)
