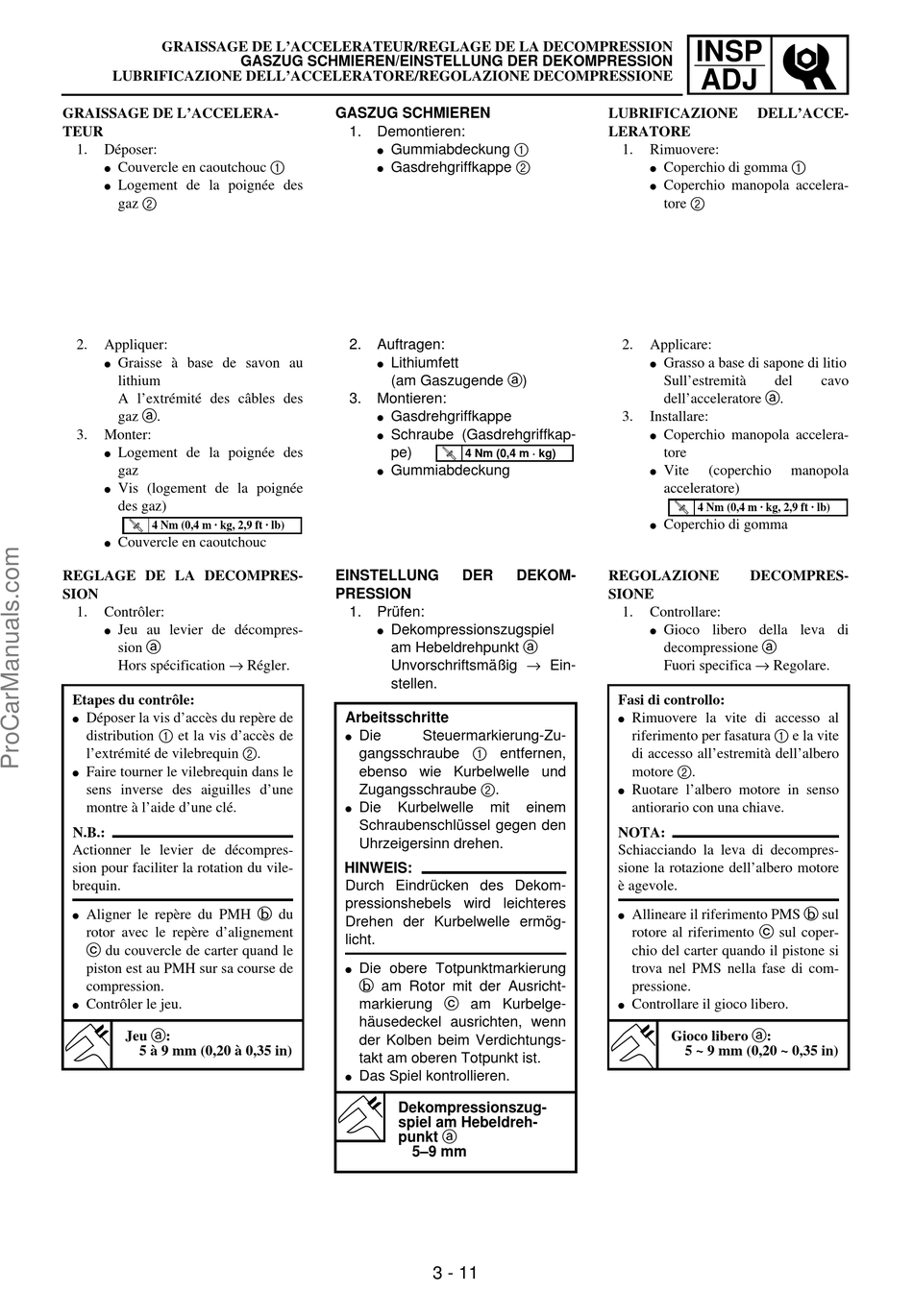

GRAISSAGE DE L'ACCELERATEUR/REGLAGE DE LA DECOMPRESSION
LUBRIFICAZIONE DELL'ACCELERATORE/REGOLAZIONE DECOMPRESSIONE
GRAISSAGE DE L'ACCELERA-
TEUR
1.
Déposer:
Couvercle en caoutchouc 1
Logement de la poignée des
gaz 2
2.
Appliquer:
Graisse à base de savon au
lithium
A l'extrémité des câbles des
gaz a.
3.
Monter:
Logement de la poignée des
gaz
Vis (logement de la poignée
des gaz)
4 Nm (0,4 m · kg, 2,9 ft · lb)
Couvercle en caoutchouc
REGLAGE DE LA DECOMPRES-
SION
1.
Contrôler:
Jeu au levier de décompres-
sion a
Hors spécification → Régler.
Etapes du contrôle:
Déposer la vis d'accès du repère de
distribution 1 et la vis d'accès de
l'extrémité de vilebrequin 2.
Faire tourner le vilebrequin dans le
sens inverse des aiguilles d'une
montre à l'aide d'une clé.
N.B.:
Actionner le levier de décompres-
sion pour faciliter la rotation du vile-
brequin.
Aligner le repère du PMH b du
rotor avec le repère d'alignement
c du couvercle de carter quand le
piston est au PMH sur sa course de
compression.
Contrôler le jeu.
Jeu a:
5 à 9 mm (0,20 à 0,35 in)
GASZUG SCHMIEREN/EINSTELLUNG DER DEKOMPRESSION
GASZUG SCHMIEREN
1.
Demontieren:
Gummiabdeckung 1
Gasdrehgriffkappe 2
2.
Auftragen:
Lithiumfett
(am Gaszugende a)
3.
Montieren:
Gasdrehgriffkappe
Schraube (Gasdrehgriffkap-
pe)
Gummiabdeckung
EINSTELLUNG
PRESSION
1.
Prüfen:
Dekompressionszugspiel
am Hebeldrehpunkt a
Unvorschriftsmäßig → Ein-
stellen.
Arbeitsschritte
Die
gangsschraube 1 entfernen,
ebenso wie Kurbelwelle und
Zugangsschraube 2.
Die
Kurbelwelle
Schraubenschlüssel gegen den
Uhrzeigersinn drehen.
HINWEIS:
Durch Eindrücken des Dekom-
pressionshebels wird leichteres
Drehen der Kurbelwelle ermög-
licht.
Die obere Totpunktmarkierung
b am Rotor mit der Ausricht-
markierung c am Kurbelge-
häusedeckel ausrichten, wenn
der Kolben beim Verdichtungs-
takt am oberen Totpunkt ist.
Das Spiel kontrollieren.
Dekompressionszug-
spiel am Hebeldreh-
punkt a
5–9 mm
4 Nm (0,4 m · kg)
DER
DEKOM-
Steuermarkierung-Zu-
mit
einem
3 - 11
INSP
ADJ
LUBRIFICAZIONE
DELL'ACCE-
LERATORE
1.
Rimuovere:
Coperchio di gomma 1
Coperchio manopola accelera-
tore 2
2.
Applicare:
Grasso a base di sapone di litio
Sull'estremità
del
dell'acceleratore a.
3.
Installare:
Coperchio manopola accelera-
tore
Vite
(coperchio
acceleratore)
4 Nm (0,4 m · kg, 2,9 ft · lb)
Coperchio di gomma
REGOLAZIONE
DECOMPRES-
SIONE
1.
Controllare:
Gioco libero della leva di
decompressione a
Fuori specifica → Regolare.
Fasi di controllo:
Rimuovere la vite di accesso al
riferimento per fasatura 1 e la vite
di accesso all'estremità dell'albero
motore 2.
Ruotare l'albero motore in senso
antiorario con una chiave.
NOTA:
Schiacciando la leva di decompres-
sione la rotazione dell'albero motore
è agevole.
Allineare il riferimento PMS b sul
rotore al riferimento c sul coper-
chio del carter quando il pistone si
trova nel PMS nella fase di com-
pressione.
Controllare il gioco libero.
Gioco libero a:
5 ~ 9 mm (0,20 ~ 0,35 in)
cavo
manopola
