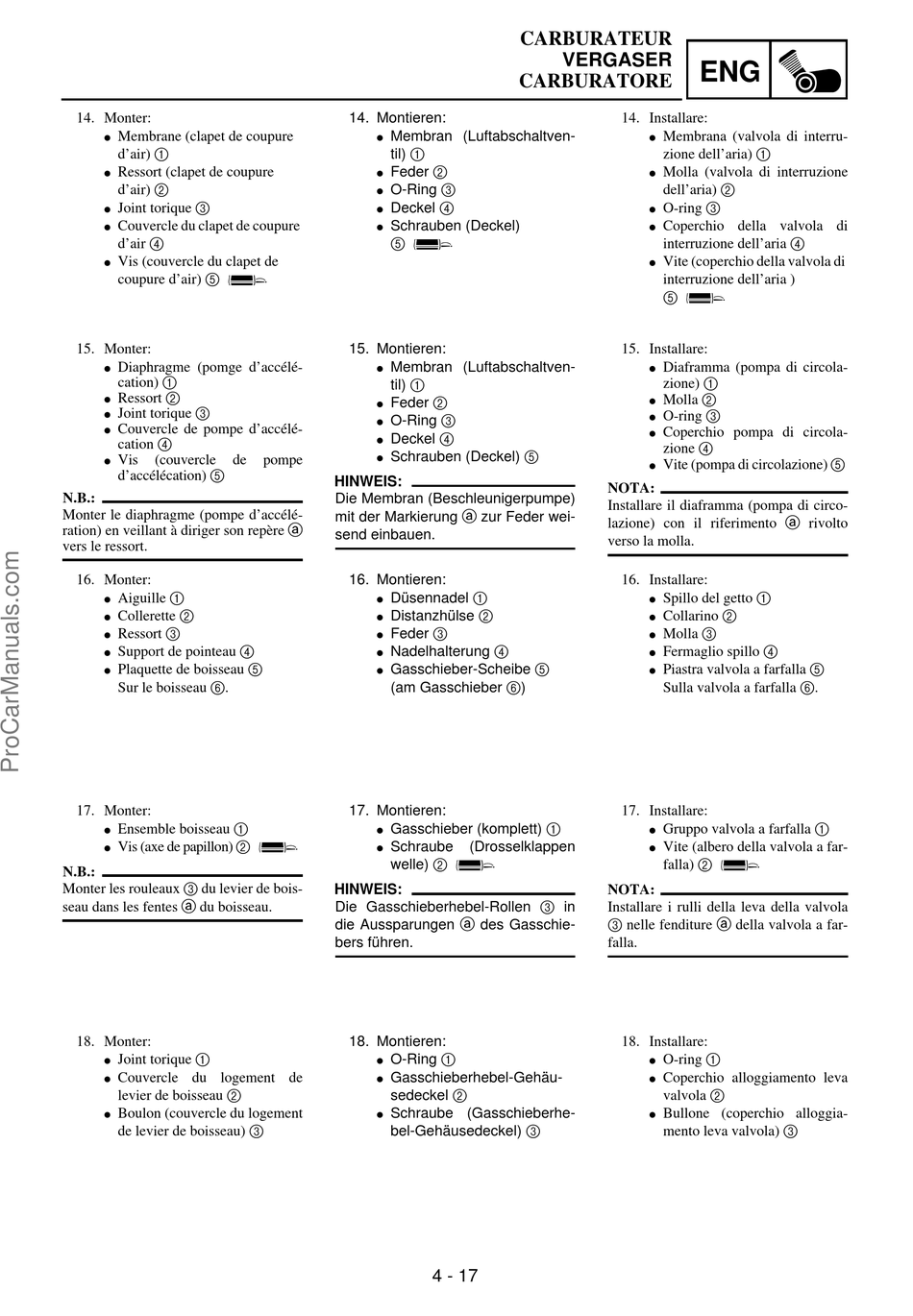

14. Monter:
Membrane (clapet de coupure
d'air) 1
Ressort (clapet de coupure
d'air) 2
Joint torique 3
Couvercle du clapet de coupure
d'air 4
Vis (couvercle du clapet de
coupure d'air) 5
15. Monter:
Diaphragme (pomge d'accélé-
cation) 1
Ressort 2
Joint torique 3
Couvercle de pompe d'accélé-
cation 4
Vis
(couvercle
de
d'accélécation) 5
N.B.:
Monter le diaphragme (pompe d'accélé-
ration) en veillant à diriger son repère a
vers le ressort.
16. Monter:
Aiguille 1
Collerette 2
Ressort 3
Support de pointeau 4
Plaquette de boisseau 5
Sur le boisseau 6.
17. Monter:
Ensemble boisseau 1
Vis (axe de papillon) 2
N.B.:
Monter les rouleaux 3 du levier de bois-
seau dans les fentes a du boisseau.
18. Monter:
Joint torique 1
Couvercle du logement de
levier de boisseau 2
Boulon (couvercle du logement
de levier de boisseau) 3
14. Montieren:
Membran (Luftabschaltven-
til) 1
Feder 2
O-Ring 3
Deckel 4
Schrauben (Deckel)
5
15. Montieren:
Membran (Luftabschaltven-
til) 1
Feder 2
O-Ring 3
Deckel 4
Schrauben (Deckel) 5
pompe
HINWEIS:
Die Membran (Beschleunigerpumpe)
mit der Markierung a zur Feder wei-
send einbauen.
16. Montieren:
Düsennadel 1
Distanzhülse 2
Feder 3
Nadelhalterung 4
Gasschieber-Scheibe 5
(am Gasschieber 6)
17. Montieren:
Gasschieber (komplett) 1
Schraube
welle) 2
HINWEIS:
Die Gasschieberhebel-Rollen 3 in
die Aussparungen a des Gasschie-
bers führen.
18. Montieren:
O-Ring 1
Gasschieberhebel-Gehäu-
sedeckel 2
Schraube (Gasschieberhe-
bel-Gehäusedeckel) 3
4 - 17
CARBURATEUR
VERGASER
CARBURATORE
14. Installare:
15. Installare:
NOTA:
Installare il diaframma (pompa di circo-
lazione) con il riferimento a rivolto
verso la molla.
16. Installare:
17. Installare:
(Drosselklappen
NOTA:
Installare i rulli della leva della valvola
3 nelle fenditure a della valvola a far-
falla.
18. Installare:
ENG
Membrana (valvola di interru-
zione dell'aria) 1
Molla (valvola di interruzione
dell'aria) 2
O-ring 3
Coperchio della valvola di
interruzione dell'aria 4
Vite (coperchio della valvola di
interruzione dell'aria )
5
Diaframma (pompa di circola-
zione) 1
Molla 2
O-ring 3
Coperchio pompa di circola-
zione 4
Vite (pompa di circolazione) 5
Spillo del getto 1
Collarino 2
Molla 3
Fermaglio spillo 4
Piastra valvola a farfalla 5
Sulla valvola a farfalla 6.
Gruppo valvola a farfalla 1
Vite (albero della valvola a far-
falla) 2
O-ring 1
Coperchio alloggiamento leva
valvola 2
Bullone (coperchio alloggia-
mento leva valvola) 3
