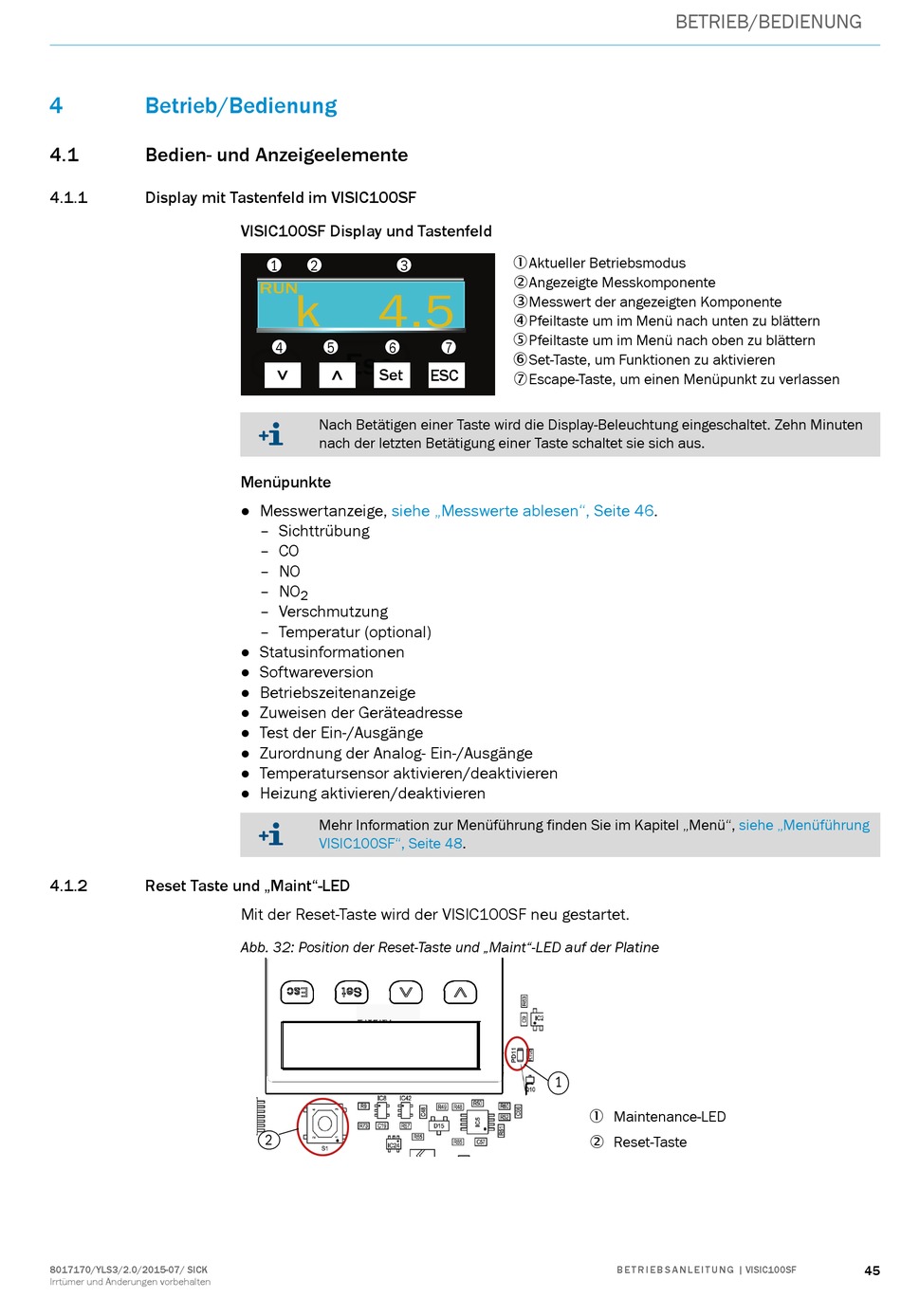

4

Betrieb/Bedienung

4.1

Bedien- und Anzeigeelemente

4.1.1

Display mit Tastenfeld im VISIC100SF

4.1.2 Reset Taste und „Maint"-LED
8017170/YLS3/2.0/2015-07/ SICK
Irrtümer und Änderungen vorbehalten
VISIC100SF Display und Tastenfeld
1 2 3
k 4.5
RUN
4 5 6
Esc
Set
Nach Betätigen einer Taste wird die Display-Beleuchtung eingeschaltet. Zehn Minuten
nach der letzten Betätigung einer Taste schaltet sie sich aus.
Menüpunkte
Messwertanzeige, siehe „Messwerte ablesen", Seite
●
– Sichttrübung
– CO
– NO
– NO
2
– Verschmutzung
– Temperatur (optional)
Statusinformationen
●
Softwareversion
●
Betriebszeitenanzeige
●
Zuweisen der Geräteadresse
●
Test der Ein-/Ausgänge
●
Zurordnung der Analog- Ein-/Ausgänge
●
Temperatursensor aktivieren/deaktivieren
●
Heizung aktivieren/deaktivieren
●
Mehr Information zur Menüführung finden Sie im Kapitel „Menü",
VISIC100SF", Seite
Mit der Reset-Taste wird der VISIC100SF neu gestartet.
Abb. 32: Position der Reset-Taste und „Maint"-LED auf der Platine
2
Aktueller Betriebsmodus
Angezeigte Messkomponente
Messwert der angezeigten Komponente
Pfeiltaste um im Menü nach unten zu blättern
Pfeiltaste um im Menü nach oben zu blättern
7
Set-Taste, um Funktionen zu aktivieren
ESC
Escape-Taste, um einen Menüpunkt zu verlassen
48.
1
 Maintenance-LED
 Reset-Taste
BETRIEB/BEDIENUNG
46.
siehe „Menüführung
B E T R I E B S A N L E I T U N G | VISIC100SF
