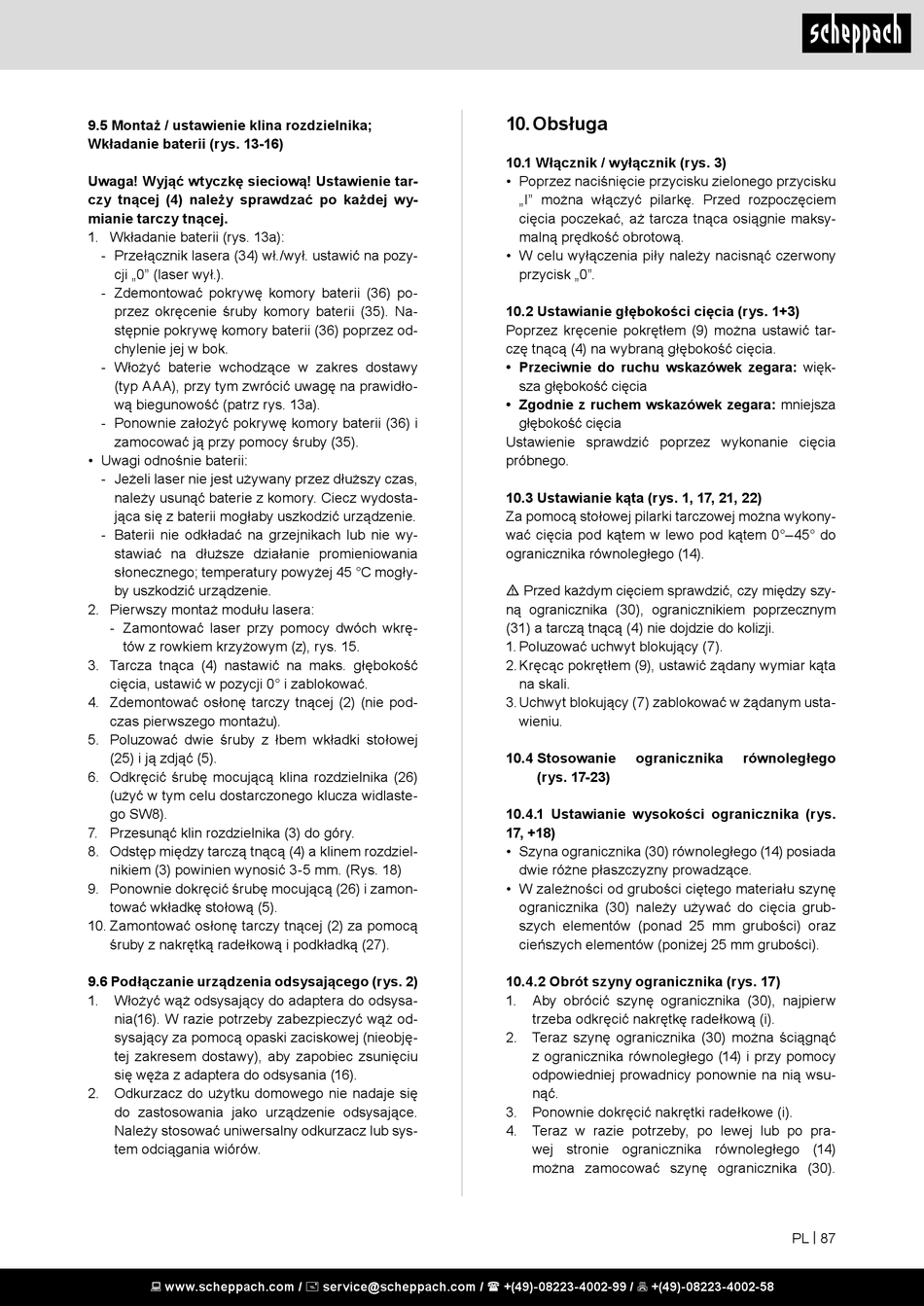

9.5 Montaż / ustawienie klina rozdzielnika;
Wkładanie baterii (rys. 13-16)
Uwaga! Wyjąć wtyczkę sieciową! Ustawienie tar-
czy tnącej (4) należy sprawdzać po każdej wy-
mianie tarczy tnącej.
1. Wkładanie baterii (rys. 13a):
- Przełącznik lasera (34) wł./wył. ustawić na pozy-
cji „0" (laser wył.).
- Zdemontować pokrywę komory baterii (36) po-
przez okręcenie śruby komory baterii (35). Na-
stępnie pokrywę komory baterii (36) poprzez od-
chylenie jej w bok.
- Włożyć baterie wchodzące w zakres dostawy
(typ AAA), przy tym zwrócić uwagę na prawidło-
wą biegunowość (patrz rys. 13a).
- Ponownie założyć pokrywę komory baterii (36) i
zamocować ją przy pomocy śruby (35).
• Uwagi odnośnie baterii:
- Jeżeli laser nie jest używany przez dłuższy czas,
należy usunąć baterie z komory. Ciecz wydosta-
jąca się z baterii mogłaby uszkodzić urządzenie.
- Baterii nie odkładać na grzejnikach lub nie wy-
stawiać na dłuższe działanie promieniowania
słonecznego; temperatury powyżej 45 °C mogły-
by uszkodzić urządzenie.
2. Pierwszy montaż modułu lasera:
- Zamontować laser przy pomocy dwóch wkrę-
tów z rowkiem krzyżowym (z), rys. 15.
3. Tarcza tnąca (4) nastawić na maks. głębokość
cięcia, ustawić w pozycji 0° i zablokować.
4. Zdemontować osłonę tarczy tnącej (2) (nie pod-
czas pierwszego montażu).
5. Poluzować dwie śruby z łbem wkładki stołowej
(25) i ją zdjąć (5).
6. Odkręcić śrubę mocującą klina rozdzielnika (26)
(użyć w tym celu dostarczonego klucza widlaste-
go SW8).
7. Przesunąć klin rozdzielnika (3) do góry.
8. Odstęp między tarczą tnącą (4) a klinem rozdziel-
nikiem (3) powinien wynosić 3-5 mm. (Rys. 18)
9. Ponownie dokręcić śrubę mocującą (26) i zamon-
tować wkładkę stołową (5).
10. Zamontować osłonę tarczy tnącej (2) za pomocą
śruby z nakrętką radełkową i podkładką (27).
9.6 Podłączanie urządzenia odsysającego (rys. 2)
1. Włożyć wąż odsysający do adaptera do odsysa-
nia(16). W razie potrzeby zabezpieczyć wąż od-
sysający za pomocą opaski zaciskowej (nieobję-
tej zakresem dostawy), aby zapobiec zsunięciu
się węża z adaptera do odsysania (16).
2. Odkurzacz do użytku domowego nie nadaje się
do zastosowania jako urządzenie odsysające.
Należy stosować uniwersalny odkurzacz lub sys-
tem odciągania wiórów.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
10. Obsługa
10.1 Włącznik / wyłącznik (rys. 3)
• Poprzez naciśnięcie przycisku zielonego przycisku
„I" można włączyć pilarkę. Przed rozpoczęciem
cięcia poczekać, aż tarcza tnąca osiągnie maksy-
malną prędkość obrotową.
• W celu wyłączenia piły należy nacisnąć czerwony
przycisk „0".
10.2 Ustawianie głębokości cięcia (rys. 1+3)
Poprzez kręcenie pokrętłem (9) można ustawić tar-
czę tnącą (4) na wybraną głębokość cięcia.
• Przeciwnie do ruchu wskazówek zegara: więk-
sza głębokość cięcia
• Zgodnie z ruchem wskazówek zegara: mniejsza
głębokość cięcia
Ustawienie sprawdzić poprzez wykonanie cięcia
próbnego.
10.3 Ustawianie kąta (rys. 1, 17, 21, 22)
Za pomocą stołowej pilarki tarczowej można wykony-
wać cięcia pod kątem w lewo pod kątem 0°–45° do
ogranicznika równoległego (14).
m Przed każdym cięciem sprawdzić, czy między szy-
ną ogranicznika (30), ogranicznikiem poprzecznym
(31) a tarczą tnącą (4) nie dojdzie do kolizji.
1. Poluzować uchwyt blokujący (7).
2. Kręcąc pokrętłem (9), ustawić żądany wymiar kąta
na skali.
3. Uchwyt blokujący (7) zablokować w żądanym usta-
wieniu.
10.4 Stosowanie ogranicznika
(rys. 17-23)
10.4.1 Ustawianie wysokości ogranicznika (rys.
17, +18)
• Szyna ogranicznika (30) równoległego (14) posiada
dwie różne płaszczyzny prowadzące.
• W zależności od grubości ciętego materiału szynę
ogranicznika (30) należy używać do cięcia grub-
szych elementów (ponad 25 mm grubości) oraz
cieńszych elementów (poniżej 25 mm grubości).
10.4.2 Obrót szyny ogranicznika (rys. 17)
1. Aby obrócić szynę ogranicznika (30), najpierw
trzeba odkręcić nakrętkę radełkową (i).
2. Teraz szynę ogranicznika (30) można ściągnąć
z ogranicznika równoległego (14) i przy pomocy
odpowiedniej prowadnicy ponownie na nią wsu-
nąć.
3. Ponownie dokręcić nakrętki radełkowe (i).
4. Teraz w razie potrzeby, po lewej lub po pra-
wej stronie ogranicznika równoległego (14)
można zamocować szynę ogranicznika (30).
równoległego
