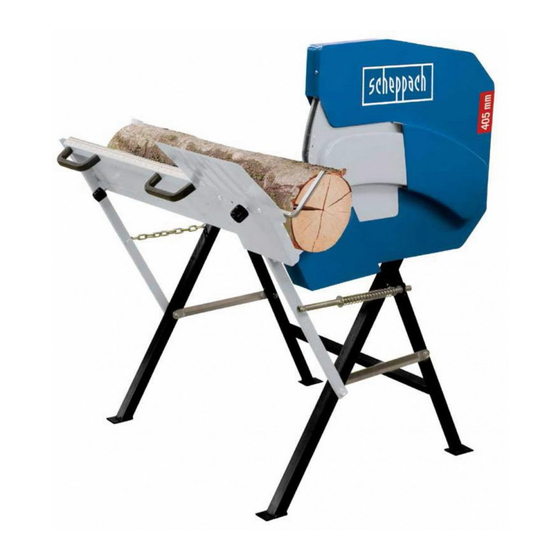

Scheppach HS410 Original Bedienungsanleitung
Wippkreissäge
Vorschau ausblenden
Andere Handbücher für HS410:
- Originalanleitung (224 Seiten) ,
- Original bedienungsanleitung (96 Seiten) ,
- Originalbetriebsanleitung (116 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Art.Nr.
5905114901
AusgabeNr.
5905114850
Rev.Nr.
15/10/2019
HS410
Wippkreissäge
DE
Originalbedienungsanleitung
Firewood Cutting Saw
GB
Translation of original instruction manual
Scie circulaire à chariot pivotant
FR
Traduction des instructions d'origine
Sega circolare a bilanciere
IT
Traduzione dal manuale d'uso originale
Pila na palivové dřevo
CZ
Překlad originálního návodu k obsluze
Píla na palivové drevo
SK
Preklad originálneho návodu na obsluhu
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Kreissaag
EE
8
Algupärase käsiraamatu tõlge
Siaurapjūklis
LT
19
Originali naudojimo instrukcija
Balansiera ripzāģis
LV
29
Oriģinālā lietošanas instrukcija
Tüzelőfa billenőfűrész
HU
40
Eredeti használati utasítás fordítása
Prevesna krožna žaga
SI
50
Prevod originalnih navodil za uporabo
60
70
80
90
100
110
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Scheppach HS410
Inhaltszusammenfassung für Scheppach HS410
- Seite 1 Art.Nr. 5905114901 AusgabeNr. 5905114850 Rev.Nr. 15/10/2019 HS410 Wippkreissäge Kreissaag Originalbedienungsanleitung Algupärase käsiraamatu tõlge Firewood Cutting Saw Siaurapjūklis Translation of original instruction manual Originali naudojimo instrukcija Scie circulaire à chariot pivotant Balansiera ripzāģis Traduction des instructions d’origine Oriģinālā lietošanas instrukcija Sega circolare a bilanciere Tüzelőfa billenőfűrész...
- Seite 2 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 3 Ø 12 - 126mm (1) × 1 M5 × 10 × 4 M8 × 50 × 1 × 1 M5 × 10 × 2 M8 × 20 × 3 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 4 A (2) A (1) A (2) A (1) B (1) www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 5 E (1) E (2) F (1) F (2) www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 6 I (1) I (2) www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
- Seite 7 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 8: Erklärung Der Symbole Auf Dem Gerät
Achtung! Gerät nicht im Nassen verwenden. Warnung vor elektrischer Spannung. In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem m Achtung! Zeichen versehen 8 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 9: Inhaltsverzeichnis
Aufbau / Vor Inbetriebnahme ............... 14 In Betrieb nehmen ................15 Reinigung ..................... 16 Transport ....................16 Lagerung ....................16 Wartung ....................16 Störungsabhilfe ..................17 Entsorgung & Wiederverwendung ............18 DE | 9 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 10: Einleitung
Sicherheitshinweisen und den besonderen Vor- vorschriften genauestens einzuhalten. schriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten tech- nischen Regeln zu beachten. 10 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 11: Allgemeine Sicherheitshinweise
• Ist ein Verlängerungskabel erforderlich, so ver- gewissern Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindestquerschnitt 1,5 mm², ab 20 m Kabellänge 2,5 mm². DE | 11 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 12 Gebrauchsanweisung angegeben ist. • Sicherheitseinrichtungen an der Maschine dürfen • Lassen Sie beschädigte Schalter durch eine Kun- nicht demontiert oder unbrauchbar gemacht werden. dendienstwerkstatt auswechseln. 12 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 13: Zusätzliche Sicherheitshinweise
Sicherheitseinrichtungen angebracht, • Halten Sie Ihre Hände vom Arbeitsbereich fern, sich in gutem Betriebszustand befinden und richtig wenn die Maschine in Betrieb ist. gewartet sind. DE | 13 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 14: Technische Daten
Verwenden Sie bei Zubehör sowie Verschleiß- und fest. Ersatzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler. Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. 14 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 15: In Betrieb Nehmen
Wippe (sofern diese nicht bereits montiert ist). wenn nicht weitergearbeitet wird und ziehen Sie den Diese Flügelschraube dient dazu den Anschlag (15) Netzstecker. in seiner Position zu fixieren. DE | 15 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 16: Reinigung
Kunststoffteile des Gerätes angreifen. Achten Sie legenden Montagewerkzeug (25) (Abb. 26) 13 Entfernen Sie den äußern Flansch (22) darauf, dass kein Wasser in das Geräteinnere gelan- gen kann. 16 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 17: Störungsabhilfe
Motor bringt keine Leistung, nicht ausreichend die Sicherung spricht an Überlastung durch stumpfes Sägeblatt Sägeblatt wechseln Brandflächen an der stumpfes Sägeblatt Sägeblatt schärfen, austauschen Schnittfläche falsches Sägeblatt Sägeblatt austauschen DE | 17 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... -
Seite 18: Entsorgung & Wiederverwendung
Informationen zu Sammelstellen für Altgeräte erhal- ten Sie bei Ihrer Stadtverwaltung, dem öffent- lich-rechtlichen Entsorgungsträger, einer autorisier- ten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder Ihrer Müllabfuhr. 18 | DE www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 120 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 121: Ce-Konformitätserklärung
Conseil du 8 juin 2011 visant à limiter l’utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques. Ichenhausen, den 03.04.2019 __________________________ Unterschrift / Markus Bindhammer / Technical Director First CE: 2016 Documents registar: Viktor Härtl Subject to change without notice Günzburger Str. 69, D-89335 Ichenhausen www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58... - Seite 122 www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
-
Seite 123: Garantiebedingungen
Fabrikation von Holzbearbeitungsmaschinen GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: +49 [0] 8223 4002 99 oder +800 4002 4002 (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: service@scheppach.com · Internet: http://www.scheppach.com * Produktabhängig auch über 24 Monate;... - Seite 124 Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58...
