Anschlussbeispiele
Wenn Sie X19 mit einer RS232-Standardschnittstelle am PC (9-poliger Submin-D-Ste-
cker) verbinden möchten, muss das verwendete Kabel wie folgt aufgebaut sein:

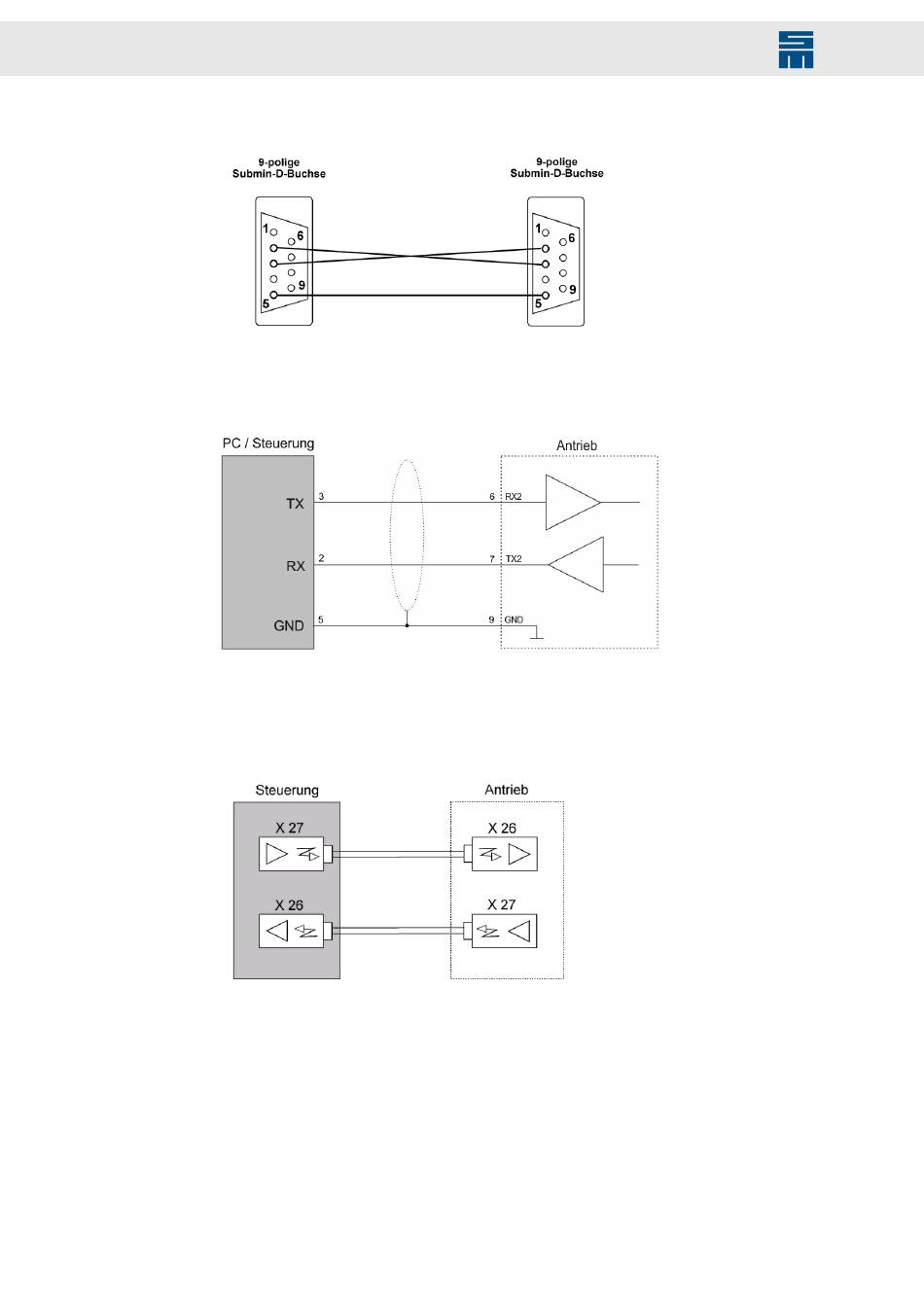

Abb. 47: RS232-Kabel
COM1 - RS232-Schnittstelle 2
Zusätzliche RS232-Anschlussmöglichkeit:
Abb. 48: RS232-Schnittstelle 2 (X19)
8.10 X26/X27 – SERVOLINK
Abb. 49: SERVOLINK 4
82 Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
