Hall-Geber 12 V; Hall-Geber 5,3 V - SIEB & MEYER SD2M Hardware-Beschreibung

Anschlussbeispiele
8.7.6

Hall-Geber 12 V

Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

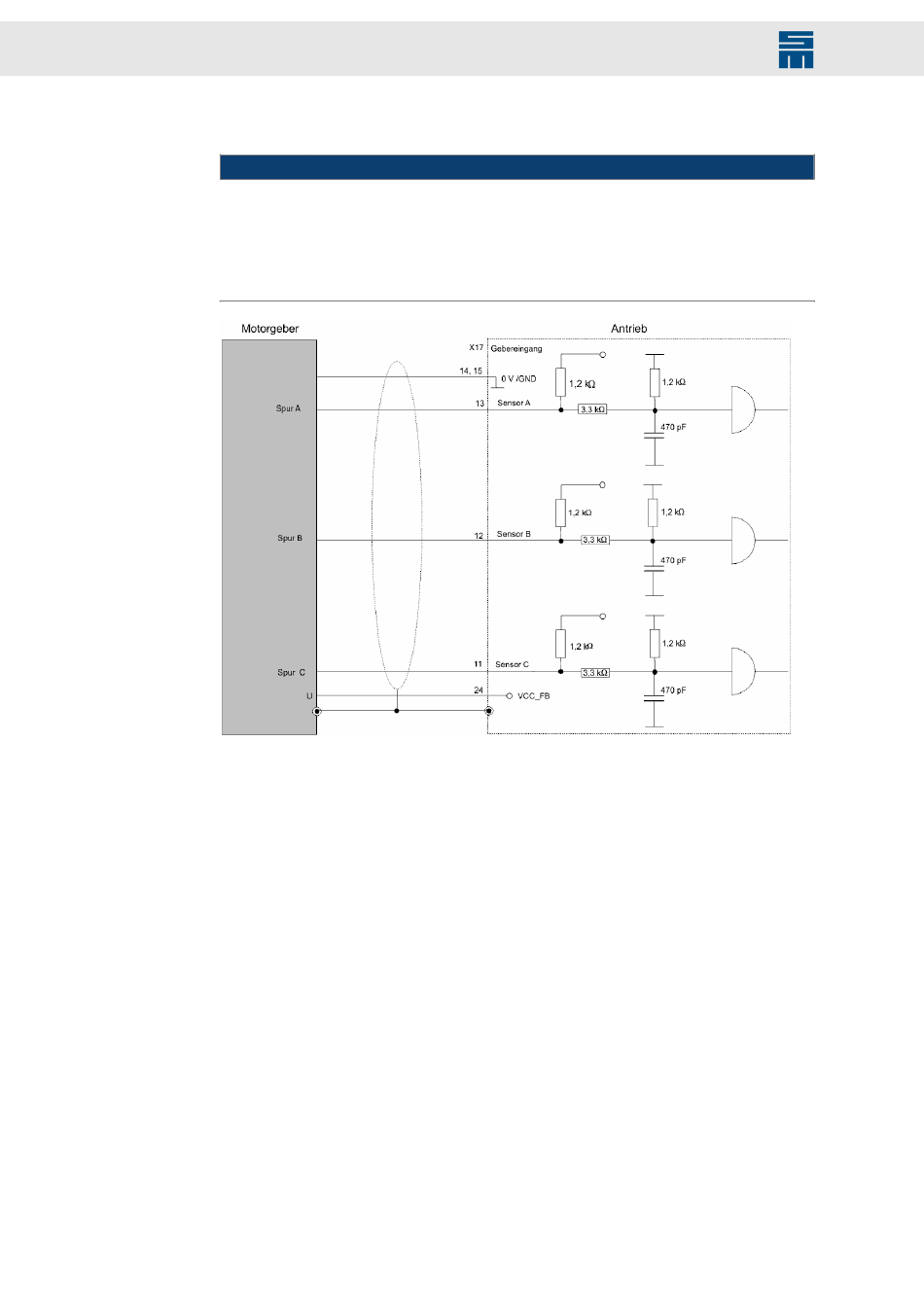

Abb. 36: Hall-Geber 12 V
VCC_FB wird beim Parametrieren dieses Messsystems auf 12 V geschaltet.
