8.7.5 Hiperface mit sinusförmigen Signalen
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

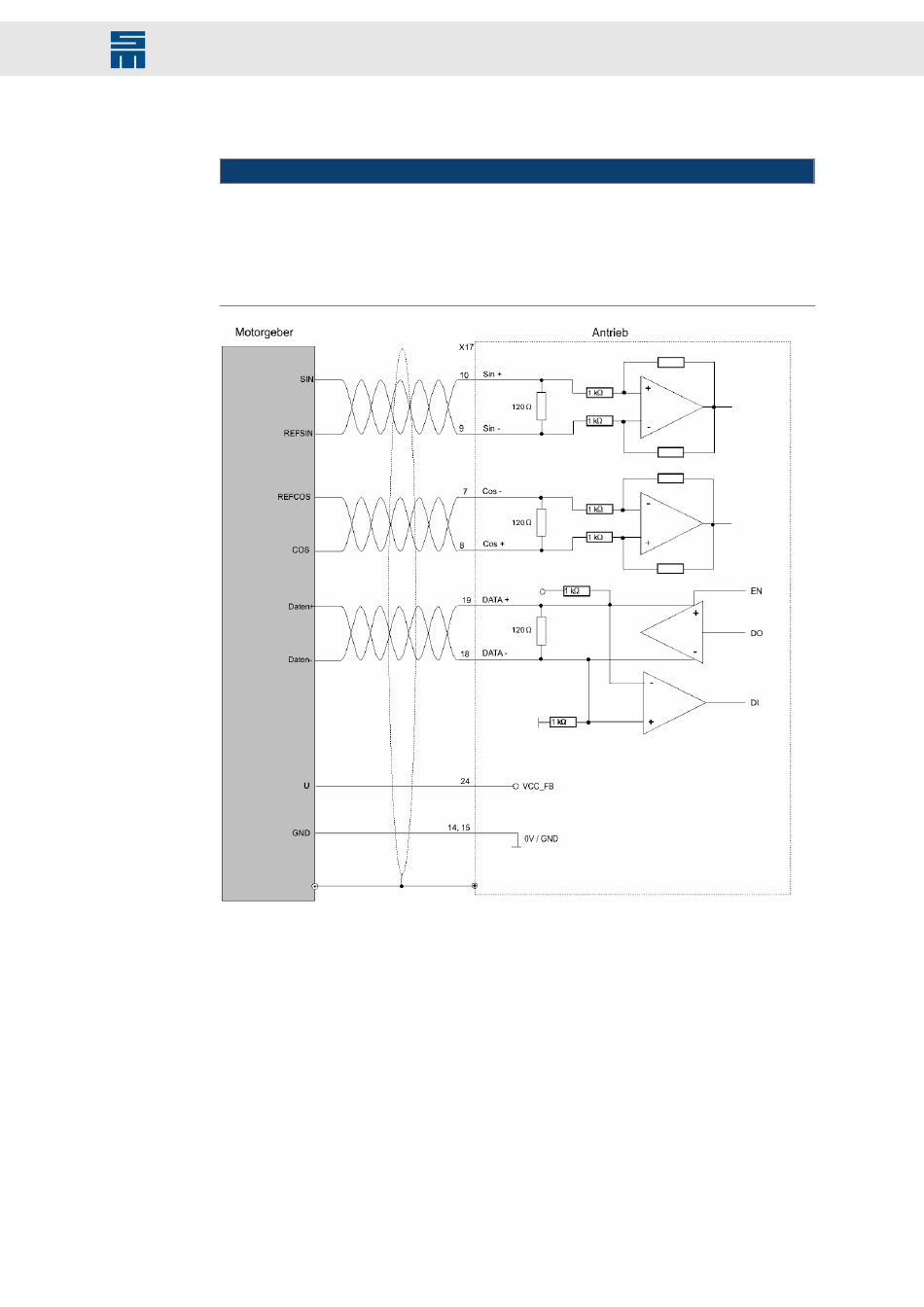

Abb. 35: Hiperface mit sinusförmigen Signalen
VCC_FB wird beim Parametrieren dieses Messsystems auf 12 V geschaltet.
