4. Lösen Sie die Schlüsselloch-Befestigungen (C) am oberen Ende des Gehäuses der
Zwischenkreis-Erweiterung 036225000.
5. Setzen Sie die neue Zwischenkreis-Erweiterung 036225000 auf den SD2M und
führen Sie die o.a. Schritte in umgekehrter Reihenfolge durch.
5.8.2.3 Gerät 0362282AF

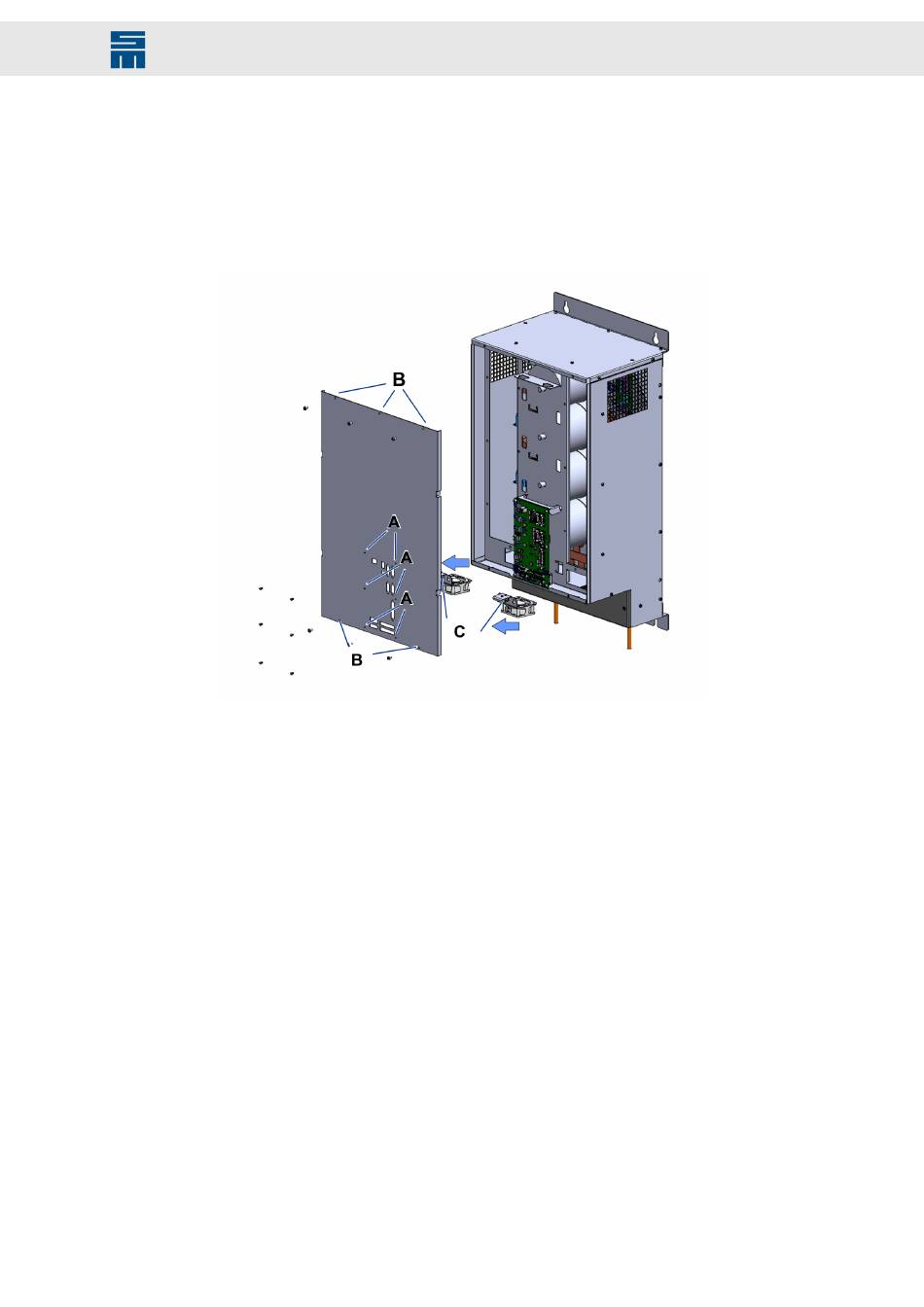

Abb. 11: Lüfteraustausch des 0362282AF
Lüfter austauschen
1. Entfernen Sie die Befestigungsschrauben [A] des Deckels (Torx 10).
2. Entfernen Sie anschließend die übrigen Befestigungsschrauben [B] des Deckels
(Torx 20) und nehmen Sie den Deckel vorsichtig nach vorne vom Gerät ab.
3. Ziehen Sie den Stecker aus der Buchse am Lüfter heraus [C].
4. Lösen Sie die Befestigungsschrauben am Lüfterblech.
5. Ziehen Sie den Lüfter an der Metalllasche nach vorne aus dem Gerät heraus [C].
6. Setzen Sie den neuen Lüfter in umgekehrter Reihenfolge ein.
7. Wiederholen Sie den Vorgang für den zweiten Lüfter.
