8.7.9

Inkrementalgeber mit TTL-Signalen (5,3 V)

Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

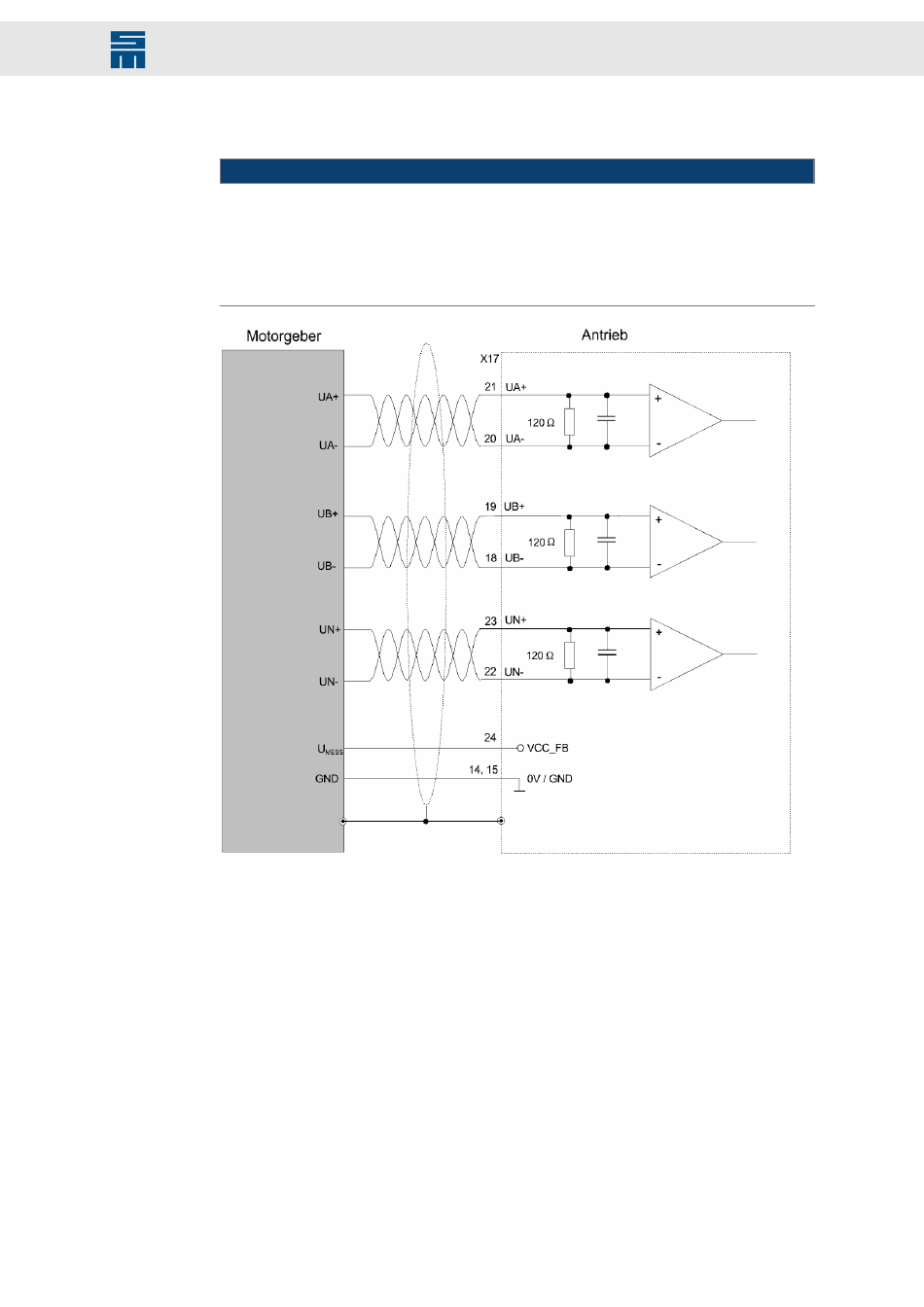

Abb. 39: Inkrementalgeber mit TTL-Signalen
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
Anschlussbeispiele
ACHTUNG
75
