8.7.3 Linearer Hall-Geber (1 V
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.

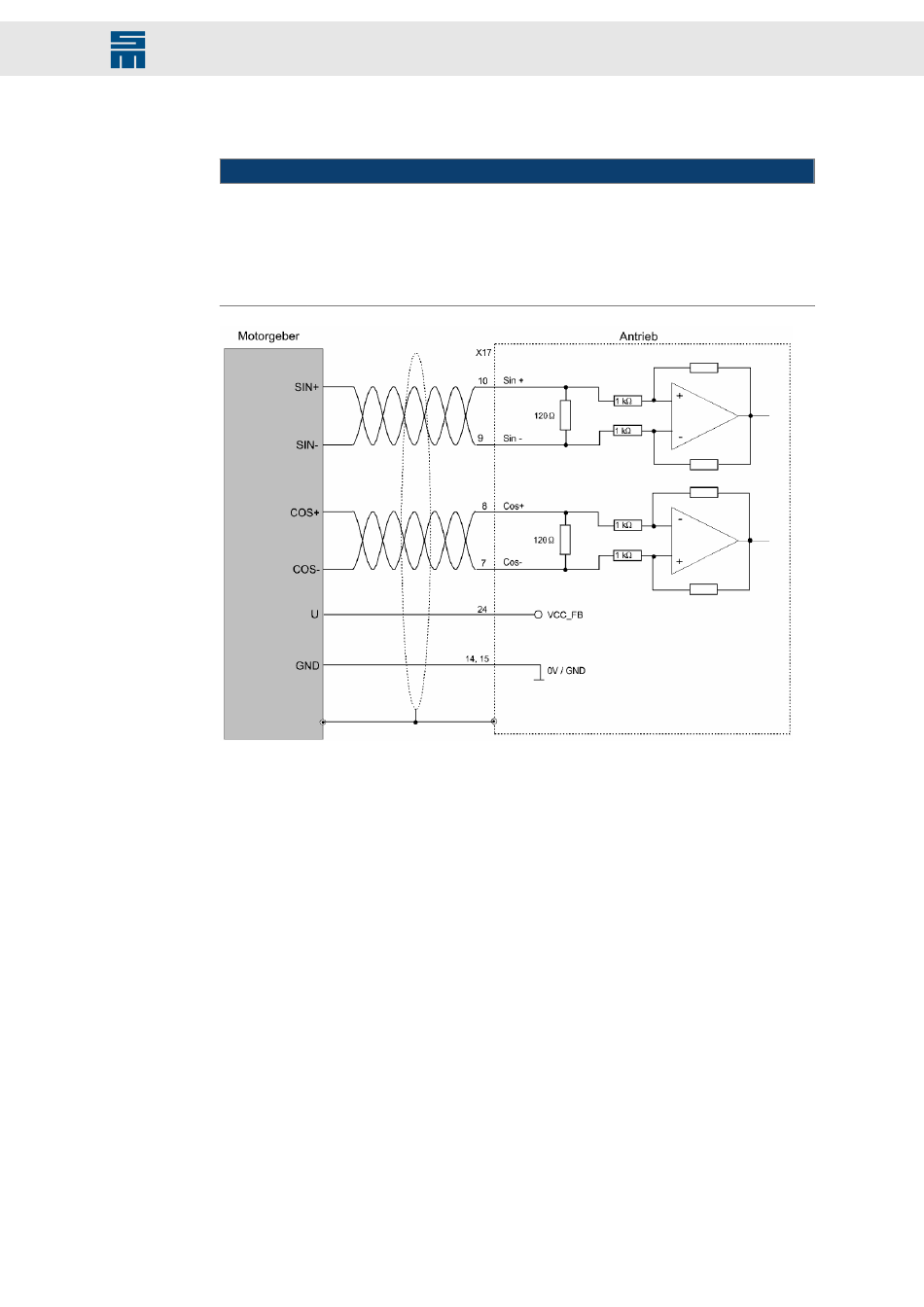

Abb. 33: Linearer Hall-Geber
VCC_FB wird beim Parametrieren dieses Messsystems auf 12 V geschaltet.
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
Anschlussbeispiele
)
ss
ACHTUNG
