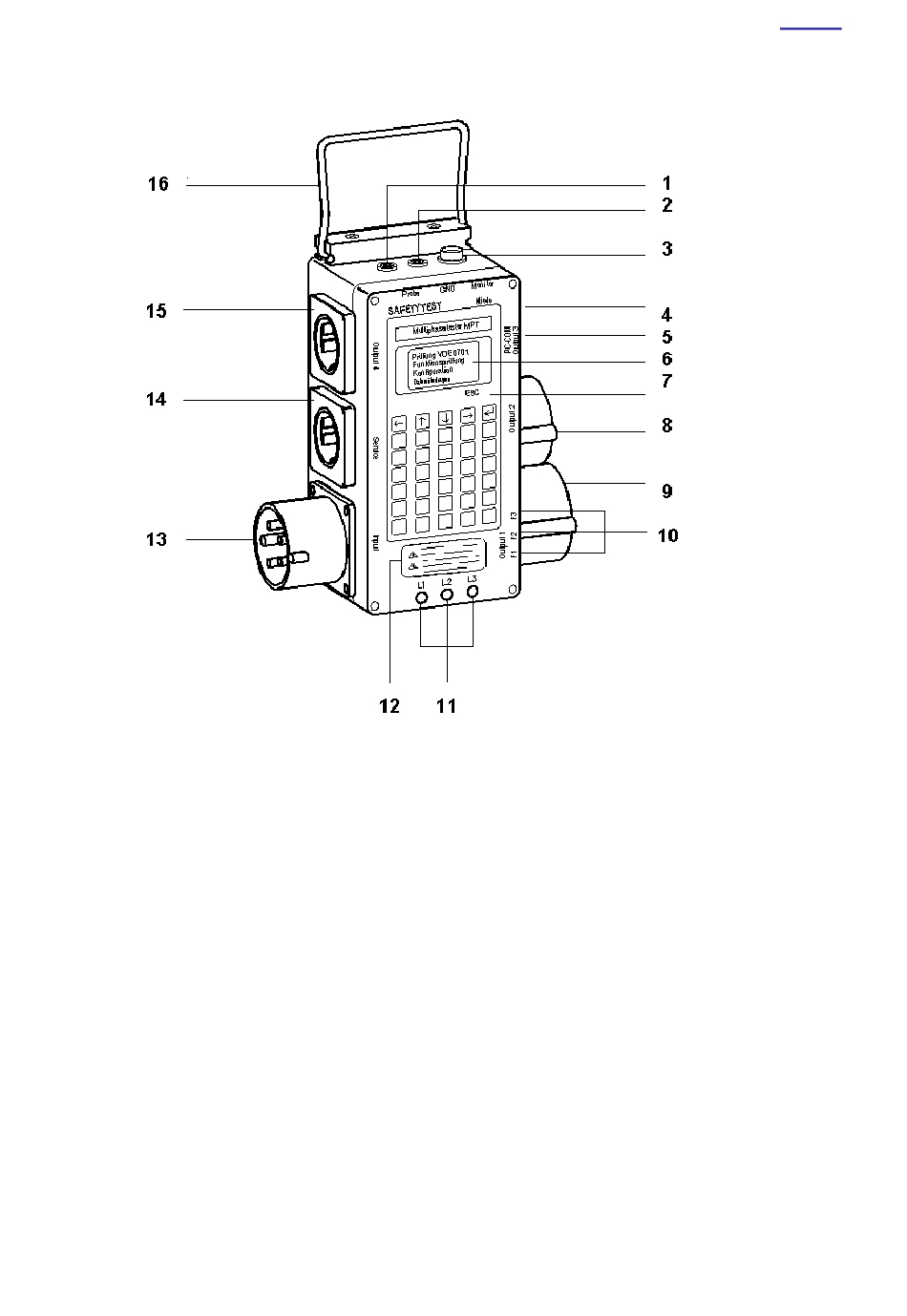

Anschlüsse und Bedien-, Anzeigeelemente
Bild 1
Bild 1.1
Bild 1.2
Bild 1.3
Bild 1.4
Bild 1.5
Bild 1.6
Bild 1.7
Bild 1.8
Bild 1.9
Bild 1.10
Bild 1.11
Bild 1.12
Bild 1.13
Bild 1.14
Bild 1.15
Bild 1.16
Messbuchse „Probe" für Messleitung und Prüfspitze
Messbuchse „GND" für Messleitung und Prüfklemme
Monitoranschluss für Fernsteuerung und Messadapter
Schnittstelle PC-COM (RS 232)
Netzdose „Output 3", Typ Kaltgeräte 10 A
Display
Tastatur
Netzdose "Output 2", Typ CEE-16 A
Netzdose "Output 1", Typ CEE-32 A
Sicherungen F1, F2, F3 für alle Netzdosen 16 A
Phasenkontrolllampen für L1, L2 , L3
Warnhinweis
Netzanschluss „Input", Typ CEE-32 A für 230/400 V AC
Servicesteckdose „Service" für Betriebsmittel bis 4 A
Netzdose „Output 4", Typ Schukosteckdose 16 A
Aufstell- und Haltebügel
TEST
SAFETY
