4 Anschlüsse, Bedien- und Anzeigeelemente
Vor dem Anschluss des Prüfgerätes an Netzspannung, müssen die entsprechenden
Warnhinweise im Kapitel 1 „Allgemeine Sicherheits- und Warnhinweise", die Warnhinweise
auf den Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet
werden! Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Gerät
und Prüfling gewährleistet! Die Prüfung des Schutzleiterpotentials ist über den Fingerkontakt
nach Anschluss des Prüfgerätes durchzuführen.

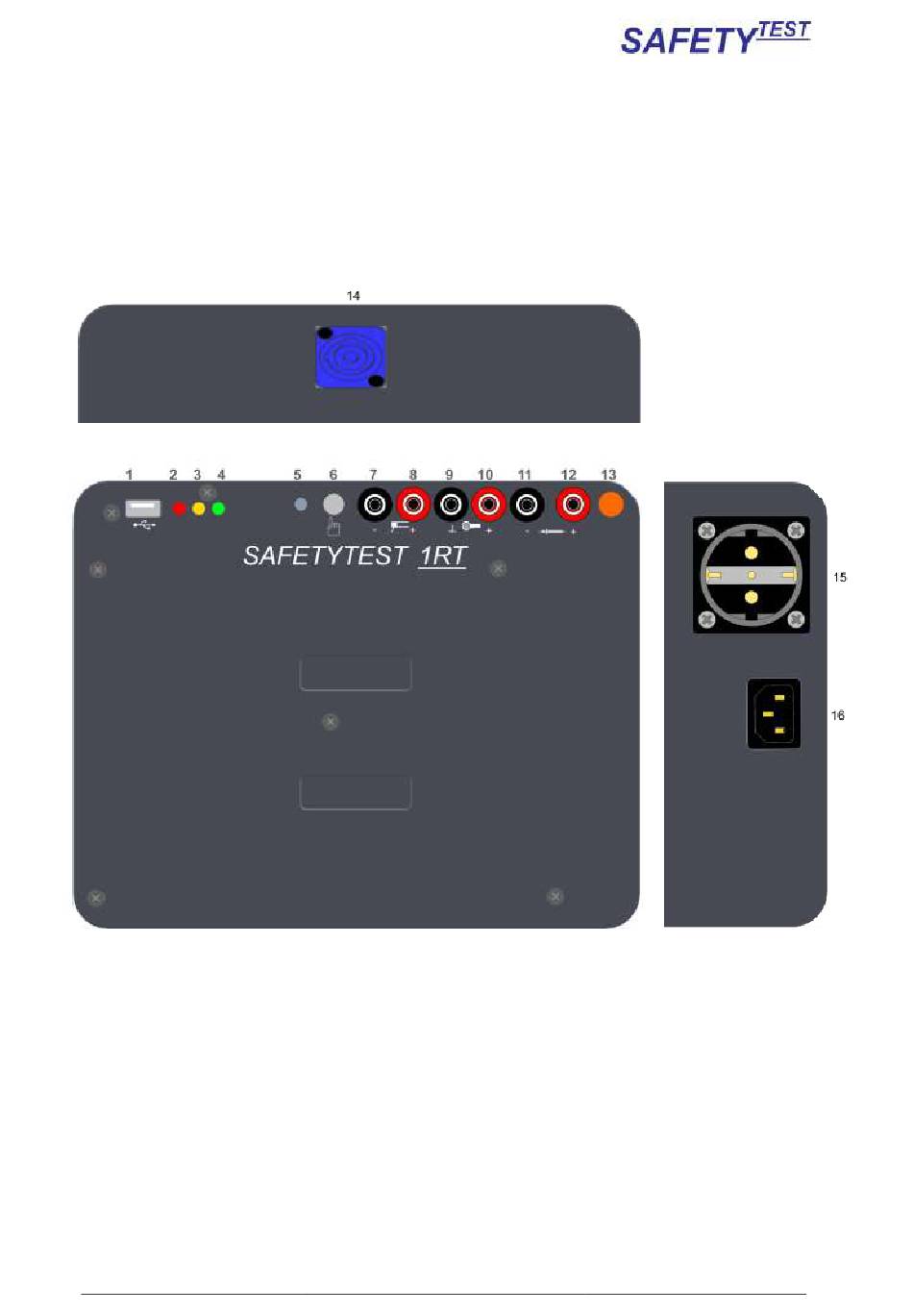

Anschlüsse (Bild 2)
1. USB Typ A als Ladebuchse für Tablet oder Smartphone
2. LED rot als Anzeige für den BT-Datenexport
3. LED gelb als Anzeige für den BT-Datenempfang
4. LED grün Anzeige für die Betriebsbereitschaft
5. Fingerkontakt-LED
6. Fingerkontakt
7. Buchse schwarz SSK – (Option ARC Schweißgeräteprüfung)
8. Buchse rot SSK + (Option ARC Schweißgeräteprüfung)
9. Buchse schwarz Zange - / GND
10. Buchse rot Zange +
11. Buchse schwarz 2Pol-Sonde -Sense
SAFETYTEST GmbH
Bild 2
0036590-1RT_V2-bda-de-aktuell
Seite 8 von 18
