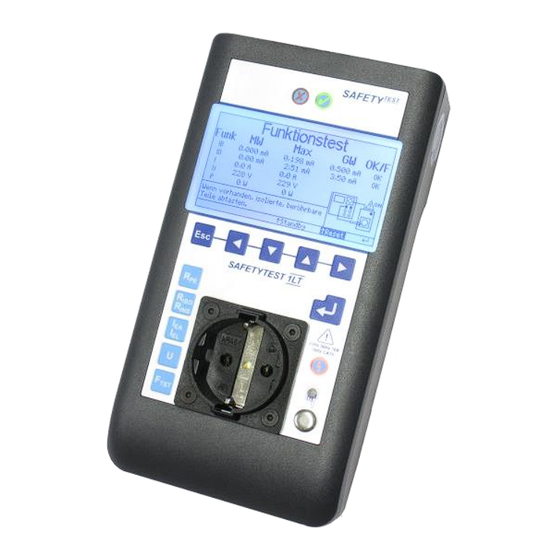

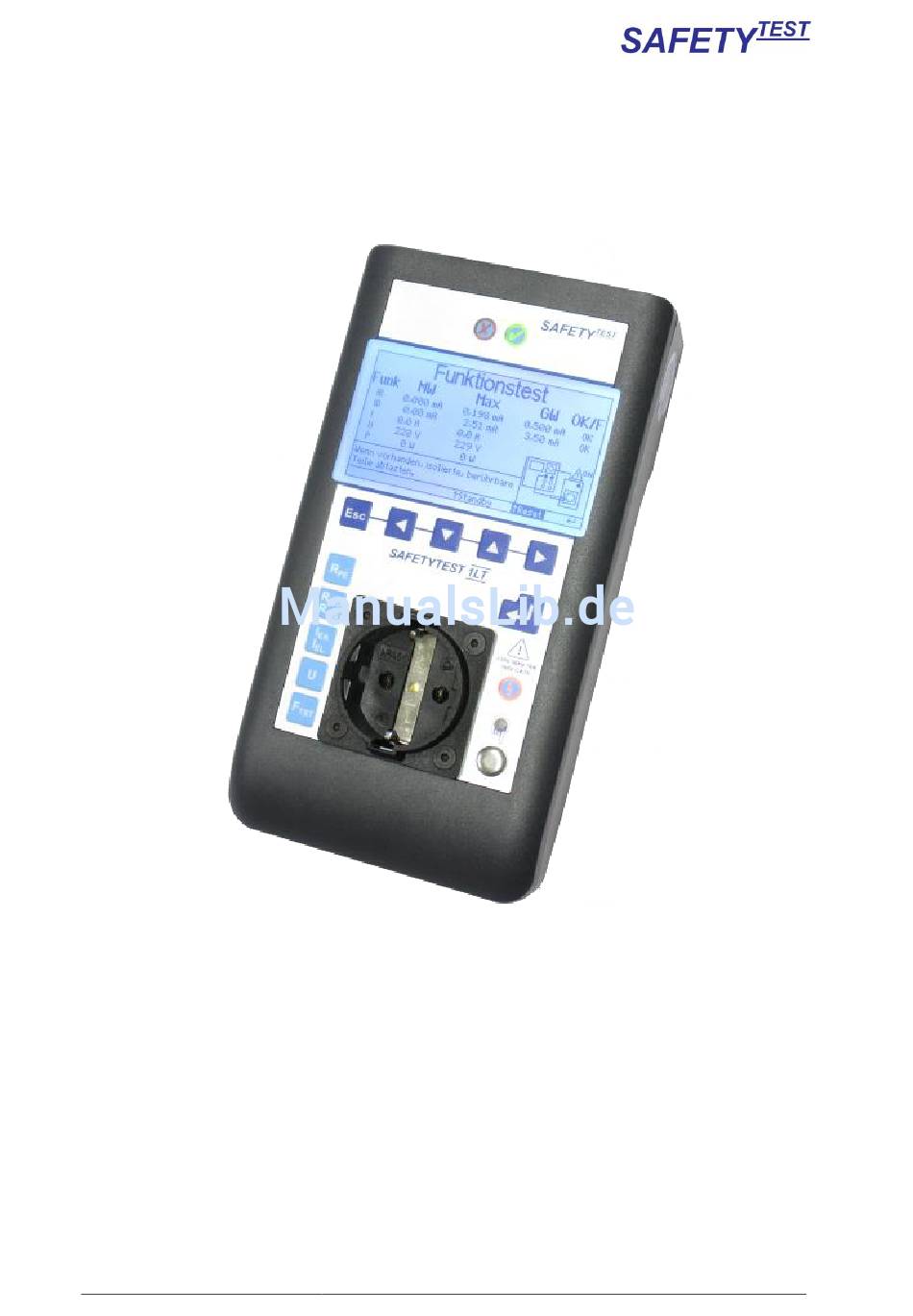

- Seite 1 SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ Safetytest 1LT Bedienungsanleitung SAFETYTEST GmbH ST_1LT_BD_D_V1 Seite 1 von 20...
- Seite 2 SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ Texte, Abbildungen und technische Angaben wurden sorgfältig erarbeitet. Trotzdem sind Fehler nicht völlig auszuschließen. Der Autor und der Hersteller des Prüfgerätes können für fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine Haftung übernehmen! Diese Bedienungsanleitung ist vor dem Gebrauch des Prüfgerätes sorgfältig und vollständig...
-
Seite 3: Inhaltsverzeichnis
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ Allgemeine Sicherheits- und Warnhinweise ..........5 Anwendung ....................7 3. Lieferumfang und Zubehör ..............7 3.1 Lieferumfang (Standard): ................... 7 3.2 Zubehör (Optional): ....................7 Anschlüsse, Bedien- und Anzeigeelemente ..........8 4.1 Anschlüsse (Bild 2) ....................9 4.2 Netzanschluss, Typ Schuko –... - Seite 4 SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ Ersatzteile ....................19 Technische Daten ..................19 Entsorgung ....................20 Gewährleistung und Garantie ..............20 SAFETYTEST GmbH ST_1LT_BD_D_V1 Seite 4 von 20...
-
Seite 5: Allgemeine Sicherheits- Und Warnhinweise
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 1 Allgemeine Sicherheits- und Warnhinweise Das Prüfgerät „SAFETYTEST 1LT“ wurde nach folgenden Sicherheitsbestimmungen gebaut und geprüft: • DIN EN 61010-1 (VDE 0411 Teil 1), „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Allgemeine Anforderungen“ • DIN VDE 0404 Teil 1 und Teil 2, „Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen“... - Seite 6 SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ Schutzleiterwiderstands- und Berührungsstrommessungen in elektrischen Anlagen sind nur unter bestimmten Voraussetzungen und unter Anwendung der entsprechenden Gefahrenhinweise zulässig! Es ist zu beachten, dass an Prüfobjekten hohe Spannungen auftreten können, z. B. durch geladene kapazitive Schaltungen! Prüfling erst an die Prüfdose anschließen, wenn der Netzanschluss sicherheitstechnisch in Ordnung ist! ACHTUNG! Beim Anschluss des Prüflings an eine Prüfdose können...
-
Seite 7: Anwendung
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 2 Anwendung Das Prüfgerät „SAFETYTEST 1LT“ ist ein Messgerät für die elektrische Sicherheitsprüfung! 3 3. Lieferumfang und Zubehör Lieferumfang (Standard): • 1 Prüfgerät SAFETYTEST 1LT • 1 Messleitung rot und schwarz, 2 m • 1 Netzanschlusskabel 1LT, Schuko - IEC 60230,16 A, 1,5 m, •... -
Seite 8: Anschlüsse, Bedien- Und Anzeigeelemente
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 4 Anschlüsse, Bedien- und Anzeigeelemente Bild 2 SAFETYTEST GmbH ST_1LT_BD_D_V1 Seite 8 von 20... -
Seite 9: Anschlüsse (Bild 2)
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 1. Netzanschluss IEC 60320 C19 2. Anschluss für Messleitungen rot/schwarz 3. GUT LED 4. FEHLER LED 5. LCD-Display 6. Einstelltasten (dunkelblau) - Esc: In der Auswahlebene: Zurück In der Messebene: Messwert senden - Pfeiltasten um den Cursor zu verschieben - Enter-Taste zur Eingabe und Bestätigung des Menüs... -
Seite 10: Bedien- Und Anzeigeelemente (Bild 2/6, 7)
Der FTDI Treiber wird mit der PC Software installiert. Die Übertragungsrate beträgt 19.200 Baud. Die Schnittstelle ist potentialgetrennt. Über die USB-Schnittstelle des „SAFETYTEST 1LT“ kann mit einem PC, die Firmware des „SAFETYTEST 1LT“ schnell und komfortabel aktualisiert werden. Durch ein Update der Firmware können Menü, Messfunktionen, Grenzwerte und Landessprache... -
Seite 11: Prüfung Des Elektroanschlusses
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 6 Prüfung des Elektroanschlusses Für die Sicherheit einer Elektroanlage (inkl. bauseitigem Elektroanschluss und Potentialausgleich), ist nach den gesetzlichen Grundlagen (Unfallverhütungsvorschriften, gültige Norm) der Betreiber verantwortlich. Die Prüfung des Elektroanschlusses ist nicht Bestandteil der Prüfvorgaben für die Änderung, Prüfung sowie der Wiederholungsprüfung an elektrischen Geräten. -
Seite 12: Anschluss Display
8 Display und Menüstruktur Über das Display wird komfortabel die Benutzerführung, die Darstellung von Messfunktionen, Grenzwerten sowie Messwerten angezeigt. Die Menüstruktur befindet sich in einem separaten Dokument „SAFETYTEST 1LT Menüstruktur“. Sie wird zusammen mit Firmware update aktualisiert. 9 Inbetriebnahme des Prüfgerätes Sichtprüfung durchführen... -
Seite 13: Prüfung An Elektrischen Geräten
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 10 Prüfung an elektrischen Geräten Die von den Normen geforderten Prüfungen sind durch die integrierten Prüfabläufe realisiert. Vor Ablauf der Prüfung ist eine Klassifizierung des Prüflings im Profil-Menü notwendig. Elektrische Geräte müssen auch nach einer Instandsetzung, Änderung und Wiederholungsprüfung für ihren Benutzer einen Schutz gegen die Gefahren der Elektrizität... -
Seite 14: Sichtprüfung
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ durchführbar. Ist der Anschluss des Gerätes nur schwer erreichbar, müssen zur vollständigen Prüfung dessen Verbindungen (L1, L2, L3, N, PE) zum Versorgungsnetz u. U. auch an anderer Stelle, z. B. Netzanschlussklemme des Gerätes, Anschlussdose, Verteiler, usw. aufwendig gelöst werden. -
Seite 15: Anschlussmöglichkeiten, Abbildungen, Beispiele
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 11 Anschlussmöglichkeiten, Abbildungen, Beispiele 11.1 Schutzleitermessung von Wechselstromprüflingen Schutzleitermessung: Mit der Schutzleitersonde die Gehäuseteile abtasten und das Anschlusskabel bewegen. 11.2 Schutzleiterwiderstandsmessung von festangeschlossenen Prüflingen Bei festangeschlossenen Geräten das Prüfgerät - wenn möglich - im Stromkreis des Prüflings mit Spannung versorgen. -
Seite 16: Schutzleiterwiderstandsmessung Von Drehstromprüflingen Mit Dem Verlängerungsleitungsadapter
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 11.4 Schutzleiterwiderstandsmessung von Drehstromprüflingen mit dem Verlängerungsleitungsadapter Automatischer Prüfablauf über Test-Master und Safety-Remote, geführten Prüfablauf über Report-Master: „SKI mit Isolationsmessung“. Den Verlängerungsleitungsadapter in das Prüfgerät einstecken. Den Prüfling am Verlängerungsadapter anschließen und PE Gehäuseteile abtasten. 11.5 Berührbare, isolierte, leitfähige Teile... -
Seite 17: Isolationswiderstand Ln-Pe
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 11.6 Isolationswiderstand LN-PE Isolationswiderstandsmessung LN-PE, Ersatzableitstrommessung: Gerät in die Prüfdose einstecken. Die Messung wird im spannungslosen Zustand durchgeführt. 11.7 Isolationswiderstand LN-PE von Drehstromprüflingen mit dem Verlängerungsleitungsadapter Automatischer Prüfablauf über Test-Master und Safety-Remote, geführten Prüfablauf über Report-Master: „SKI mit Isolationsmessung“. -
Seite 18: Fehlermeldung, Fehlerbeseitigung
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 12 Fehlermeldung, Fehlerbeseitigung 12.1 Das Display ist aus Hinweis: Vermutlich ist der L- oder N-Leiteranschluss nicht in Ordnung. Ist das Netz in Ordnung, so kann die interne Sicherung durchgebrannt sein. 12.2 Berührungsstrommessung zeigt 0,000 mA an Dies ist kein Fehler sondern der Normalzustand. -
Seite 19: Ersatzteile
SAFETYTEST 1LT Bedienungsanleitung _________________________________________________________________________ 13 Ersatzteile ACHTUNG!!! Die Sicherheits- und Warnhinweise im Kapitel 1 beachten! Es dürfen nur Originalersatzteile des Herstellers verwendet werden, siehe Kapitel 1! Das Prüfgerät und Zubehör darf nur vom Hersteller oder durch den vom Hersteller autorisierten Service geprüft und ggf. instandgesetzt werden! -
Seite 20: Entsorgung
Der Endanwender hat für die korrekte Entsorgung gemäß den gültigen Richtlinien zu sorgen. 16 Gewährleistung und Garantie Das Prüfgerät SAFETYTEST 1LT unterliegt einer strengen Qualitätskontrolle. Jedem Prüfgerät liegt ein entsprechendes Prüfprotokoll mit allen Kalibrierdaten bei. Die Garantie für das Prüfgerät erstreckt sich, soweit nicht anders vereinbart, auf eine Dauer von 12 Monaten nach Überlassung des Gerätes.
