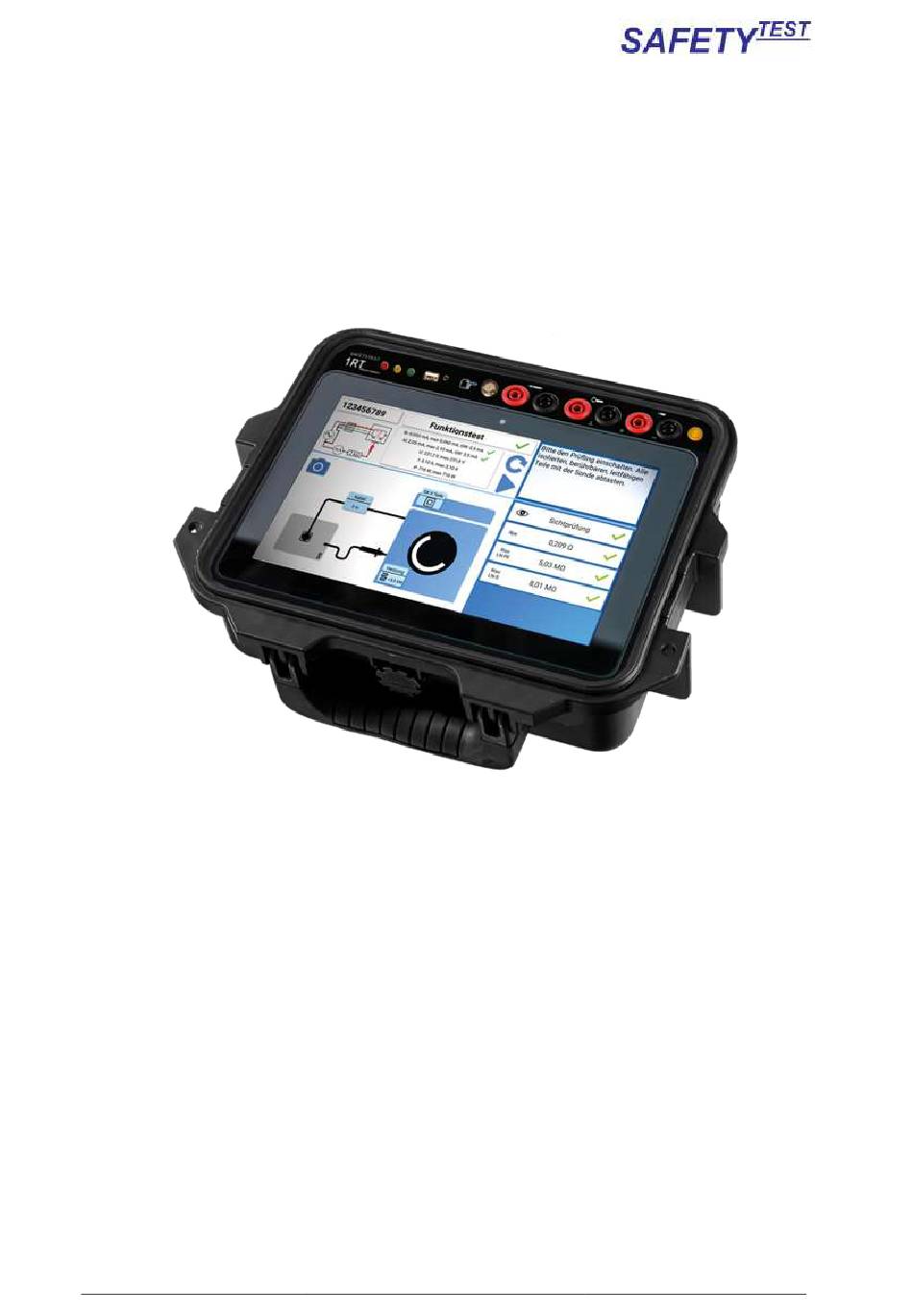

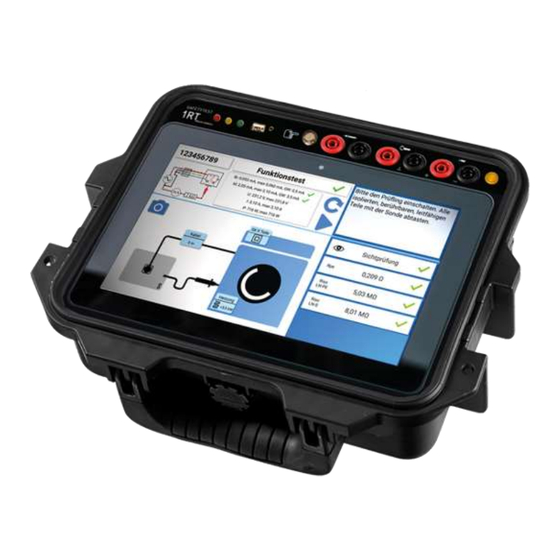

- Seite 1 SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 1RT V2 Bedienungsanleitung ohne Tablet V0.1 SAFETYTEST GmbH 0036590-1RT_V2-bda-de-aktuell Seite 1 von 18...
- Seite 2 SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ Texte, Abbildungen und technische Angaben wurden sorgfältig erarbeitet. Trotzdem sind Fehler nicht völlig auszuschließen. Der Autor und der Hersteller des Prüfgerätes können für fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine Haftung übernehmen! Diese Bedienungsanleitung ist vor dem Gebrauch des Prüfgerätes sorgfältig und vollständig...
-
Seite 3: Inhaltsverzeichnis
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ Allgemeine Sicherheits- und Warnhinweise ..........4 Anwendung ....................6 Lieferumfang und Zubehör ................. 6 3.1 Lieferumfang (Standard): ................... 6 3.2 Optionale Erweiterungen, Zubehör und Software ............6 Anschlüsse, Bedien- und Anzeigeelemente ..........8 4.1 USB Typ A (Bild2/1) ....................9 4.2 LED rot (Bild 2/2) ....................... -
Seite 4: Allgemeine Sicherheits- Und Warnhinweise
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 1 Allgemeine Sicherheits- und Warnhinweise Das Prüfgerät „SAFETYTEST 1RT V2“ wurde nach folgenden Sicherheitsbestimmungen gebaut und geprüft: DIN EN 61010-1 (VDE 0411 Teil 1), „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Allgemeine Anforderungen“... - Seite 5 SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ Hersteller autorisierten Fachkräfte darf das Prüfgerät instandgesetzt werden! Schutzleiterwiderstands- und Berührungsstrommessungen in elektrischen Anlagen sind nur unter bestimmten Voraussetzungen und unter Anwendung der entsprechenden Gefahrenhinweise zulässig! Es ist zu beachten, dass an Prüfobjekten hohe Spannungen auftreten können, z.
-
Seite 6: Anwendung
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 2 Anwendung Das Prüfgerät „SAFETYTEST 1RT V2“ ist ein Messgerät für die elektrische Sicherheitsprüfung! 3 Lieferumfang und Zubehör Lieferumfang (Standard): 1 Prüfgerät SAFETYTEST 1RT V2 1 Prüfsonde 2-pol. 2m (passiv) 1 Netzanschlusskabel, Schuko-Stecker – Neutrik powerCON blau, 1,5 m ... - Seite 7 SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ SAFETYTEST TCEE16 Messadapter zur Messung von Differenzstrom 0003090 mit einer Differenzstromzange SAFETYTEST DI40 SAFETYTEST TCEE32 Messadapter zur Messung von Differenzstrom 0003100 mit einer Differenzstromzange SAFETYTEST DI40 SAFETYTEST KA 1 Kalibrieradapter 0005030 Software Safety-Remote (Datenbanksoftware) 0001004 Test-Master (Protokoll- und Datenbank-App mit Remotesteuerung, nur für...
-
Seite 8: Anschlüsse, Bedien- Und Anzeigeelemente
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 4 Anschlüsse, Bedien- und Anzeigeelemente Vor dem Anschluss des Prüfgerätes an Netzspannung, müssen die entsprechenden Warnhinweise im Kapitel 1 „Allgemeine Sicherheits- und Warnhinweise“, die Warnhinweise auf den Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet werden! Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Gerät... -
Seite 9: Usb Typ A (Bild2/1)
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 12. Buchse rot 2Pol-Sonde-Force 13. Phasenkontrolllampe signalisiert Netzspannung an der Schuko Prüfdose 14. Netzanschluss Neutrik powerCON blau 15. Prüfdose 16. Anschluss Kaltgerätestecker für Verlängerungsleitung- und RCD-Prüfung (Optional) USB Typ A (Bild2/1) Netzanschluss des Prüfgerätes. Das Prüfgerät darf nur an einem 230 V AC +/-10 % 40 –... -
Seite 10: Buchse Rot „Force" (Bild 2/12)
Das Gerät wird über die Netzspannung (230 V 10 %) versorgt. Über eine interne Sicherung wird die Messelektronik versorgt. Speicher Die Speicherung der Messwerte kann nur auf dem Handy, Tablet oder PC erfolgen. Das Prüfgerät SAFETYTEST 1RT V2 hat keinen internen Speicher. SAFETYTEST GmbH 0036590-1RT_V2-bda-de-aktuell Seite 10 von 18... -
Seite 11: Prüfung Des Elektroanschlusses
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 6 Prüfung des Elektroanschlusses Für die Sicherheit einer Elektroanlage (inkl. bauseitigen Elektroanschluss und Potentialausgleich), ist nach den gesetzlichen Grundlagen (Unfallverhütungsvorschriften, gültige Norm) der Betreiber verantwortlich. Die Prüfung des Elektroanschlusses ist nicht Bestandteil der Prüfvorgaben für die Änderung, Prüfung sowie der Wiederholungsprüfung an elektrischen Geräten. -
Seite 12: Inbetriebnahme Des Prüfgerätes
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 7 Inbetriebnahme des Prüfgerätes Sichtprüfung durchführen Die Sicherheitshinweise im Kapitel 1 beachten! Sichtprüfung für Netzanschluss, Prüfgerät und Messzubehör durchführen! Warnhinweise auf Prüfgerät, Netzadapterkabel und Messzubehör beachten! Prüfgerät mit Netzspannung versorgen Das Prüfgerät wird über den Netzanschluss Bild 2/14 des Gerätes versorgt. -
Seite 13: Elektroanschluss
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ vorgeschrieben. Fachverantwortung umfasst die Verpflichtung zum richtigen Tun. Somit sind die entsprechenden Regeln der Technik (elektrotechnische Regeln, VDE- Bestimmungen, usw.) zu beachten. Die Elektrofachkraft darf auch nichts unterlassen, was zur Schadensvermeidung hätte getan werden müssen. Besonders deutlich wird die Fachverantwortung, wenn aus welchen Gründen auch immer, keine vollständige... -
Seite 14: Messungen
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ Messungen Je nach Prüfling und davon möglicher ausgehender elektrischer Gefährdung können folgende Messungen in der Test-Master App ausgewählt werden. = Niederohmmessung mit 200 mA (Optional mit 10A) DC Prüfstrom. Stecker = Niederohmmessung über die Schuko Steckdose / und der 2Pol- Sonde. -
Seite 15: Funktionsprüfung
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ Funktionsprüfung Nach Beendigung der elektrischen Prüfung ist eine Funktionsprüfung des Gerätes durchzuführen. Eine Teilprüfung kann ausreichend sein. Prüfung der Aufschriften Das Vorhandensein der Aufschriften die der Sicherheit dienen, z.B. Angaben zur Drehrichtung, sind zu kontrollieren, gegebenenfalls in geeigneter Form zu erneuern oder zu ergänzen. -
Seite 16: Fehlermeldung, Fehlerbeseitigung
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 9 Fehlermeldung, Fehlerbeseitigung Berührungsstrommessung zeigt 0,000 mA an Dies ist kein Fehler, sondern der Normalzustand. Berührungsstrommessung über 0,5 mA Achtung! Spannung auf den berührbaren, leitfähigen Teilen!!! Prüfling sofort von der Netzdose trennen!!! Eine Isolationswiderstandsmessung zwischen den berührbaren, leitfähigen Teilen und dem Netzanschluss des Prüflings (L1/L2/L3/N) durchführen! Während der... -
Seite 17: Technische Daten
SAFETYTEST 1RT V2 Bedienungsanleitung _________________________________________________________________________ 11 Technische Daten Zum Gerät: 230 V AC 10 % Netzanschluss 5 – 40°C Betriebs- Umgebungstemperatur Abmessungen Koffer mit Deckel 310 x 250 x 130 mm Schutzklasse IP 50 geschlossen / IP 20 offen... -
Seite 18: Entsorgung
Der Endanwender hat für die korrekte Entsorgung gemäß den gültigen Richtlinien zu sorgen. 13 Gewährleistung und Garantie Das Prüfgerät SAFETYTEST 1RT V2 unterliegt einer strengen Qualitätskontrolle. Jedem Prüfgerät liegt ein entsprechendes Prüfprotokoll mit allen Kalibrierdaten bei. Die Garantie für das Prüfgerät erstreckt sich, soweit nicht anders vereinbart, auf eine Dauer von 12 Monaten nach Überlassung des Gerätes.
