Texte, Abbildungen und technische Angaben wurden sorgfältig erarbeitet. Trotzdem sind
Fehler nicht völlig auszuschließen. Der Autor und der Hersteller des Prüfgerätes können für
fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine
Haftung übernehmen!
Diese Bedienungsanleitung ist vor dem Gebrauch des Prüfgerätes sorgfältig und vollständig
durchzulesen!
Warnhinweise und Warnzeichen sollen besonders vor Risiko oder Gefahr warnen!
Bedienungs-
Warnhinweise und Warnzeichen in der Bedienungsanleitung, auf dem Prüfgerät sowie auf
dem Zubehör, sind besonders zu beachten und bedeuten z. B.:
anleitung
Allgemeine Warnung vor einer Gefahrenstelle!
Bedienungsanleitung beachten!

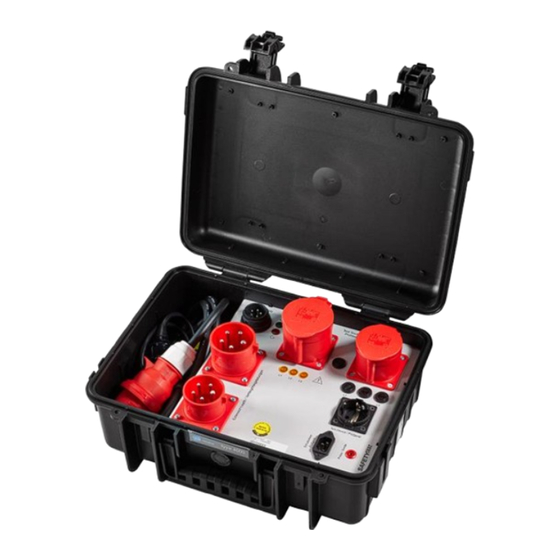

SAFETYTEST 3PA
Warnung vor gefährlicher elektrischer Spannung!
www.safetytest.de
V0.1
Werbung
Verwandte Anleitungen für safetytest 3PA
Inhaltszusammenfassung für safetytest 3PA
- Seite 1 Warnhinweise und Warnzeichen sollen besonders vor Risiko oder Gefahr warnen! Bedienungs- Warnhinweise und Warnzeichen in der Bedienungsanleitung, auf dem Prüfgerät sowie auf dem Zubehör, sind besonders zu beachten und bedeuten z. B.: anleitung Allgemeine Warnung vor einer Gefahrenstelle! Bedienungsanleitung beachten! SAFETYTEST 3PA Warnung vor gefährlicher elektrischer Spannung! www.safetytest.de V0.1...
- Seite 3 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Texte, Abbildungen und technische Angaben wurden sorgfältig erarbeitet. Trotzdem sind Fehler nicht völlig auszuschließen. Der Autor und der Hersteller des Prüfgerätes können für fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine Haftung übernehmen! Diese Bedienungsanleitung ist vor dem Gebrauch des Prüfgerätes sorgfältig und vollständig...
- Seite 4 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Safetytest GmbH Seite 2 von 26 0005200-3PA-bda-de-aktuell.doc...
- Seite 5 Prüfung des Elektroanschlusses ..............10 Inbetriebnahme des Prüfgerätes ..............11 Vorbereitung zur Prüfung ................12 Sichtprüfung durchführen ..................12 Prüfgerät SAFETYTEST 3PA mit Netzspannung versorgen ........12 Ein Prüfgerät SAFETYTEST 1LT, 1ST anschließen ..........12 Prüfung von elektrischen Geräten ............12 Fachverantwortung ....................13 Elektroanschluss .......................
- Seite 6 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Technische Daten ..................22 Gewährleistung und Garantie ..............23 Safetytest GmbH Seite 4 von 26 0005200-3PA-bda-de-aktuell.doc...
- Seite 7 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Allgemeine Sicherheits- und Warnhinweise Das Prüfgerät „SAFETYTEST 3PA“ wurde nach folgenden Sicherheitsbestimmungen gebaut und geprüft: DIN EN 61557-16 / EN 61010 „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Allgemeine Anforderungen“ DIN VDE 0404 Teil 1 und Teil 2, „Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen“...
- Seite 8 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Es dürfen nur die vom Hersteller angegebenen Originalersatzteile eingesetzt und verwendet werden! Ist ein gefahrloser Betrieb nicht mehr möglich, z. B. durch: Sichtbare Beschädigungen, unsachgemäße Lagerung, unsachgemäßen Transport, Ausfall einer Phasenkontrolllampe, Ausfall von Messfunktionen, usw., darf das Prüfgerät nicht weiter betrieben werden! Das Prüfgerät ist unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigte...
- Seite 9 _________________________________________________________________________ 2 Anwendung Das Prüfgerät SAFETYTEST 3PA dient als Ergänzung zum 1-phasigen Prüfgerät für die Prüfung nach DIN VDE 0701-0702, IEC 60974-4 (DIN VDE 0544-4) und IEC 62353 (VDE 751), sofern es vom Messgerät unterstützt wird. Die Prüfung nach Reparatur und für die Wiederholungsprüfung von 3 Phasigen elektrischen Arbeitsmitteln mit einer...
- Seite 10 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ 4 Anschluss- und Anzeigeelemente Bild 2 Anschlüsse Übersicht (Bild 2) Vor dem Anschluss des Prüfgerätes an Netzspannung müssen die entsprechenden Warnhinweise im Kapitel 1 „Allgemeine Sicherheits- und Warnhinweise“, die Warnhinweise auf den Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet werden! Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Gerät...
- Seite 11 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ 12. Glimmlampen (zeigen die jeweilig zugeschalteten Netzphasen an) Netzanschluss, Amphenol Gerätestecker (Bild2/1) Netzanschluss des Prüfgerätes an mehrphasige Netze mit N-Leiter. Das Prüfgerät darf nur an einem 400 V, AC 40 – 60 Hz Netz betrieben werden, das mit max. 32 A abgesichert ist! Der Netzanschluss wird über die entsprechenden Netz-Adapterkabel, je nach Anschlussart...
- Seite 12 Prüfen von elektrischen Geräten zu wissen, dass die „Netzbedingungen“ in Ordnung sind. Das Prüfgerät SAFETYTEST 3PA in Verbindung mit einem Prüfgerät SAFETYTEST 1LT oder 1ST prüfen nicht den Elektroanschluss nach den Vorgaben der DIN VDE 0100. Dennoch werden wichtige und aussagekräftige Messungen bezüglich des Elektroanschlusses durchgeführt, wie z.B.:...
- Seite 13 Messungen mehr möglich! Den Netzanschluss von einer Elektrofachkraft prüfen zu lassen. Sollte am SAFETYTEST 3PA die Glimmlampe rot leuchten dann ist hier Linksdrehfeld und wenn rot und grün leuchten fehlt eine Phase oder es liegt ein anderer Netzfehler vor. Ein Linksdrehfeld oder das Fehlen einer Phase kann unter Umständen eine Fehlfunktion des...
- Seite 14 Das Prüfgerät wird über den Netzanschluss links oben am Gerät versorgt. Ein Prüfgerät SAFETYTEST 1LT, 1ST anschließen Ein Prüfgerät SAFETYTEST 1LT, 1ST oder ein Fremdfabrikat muss an der dafür vorgesehener Steckdose (Schukodose für das Prüfgerät Bild 2/7) angeschlossen werden. Die Prüfung wird entsprechend der Anleitung des angeschlossenen Prüfgerätes durchgeführt.
- Seite 15 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Äußere Anschlussstellen von im Gerät erzeugten Schutzkleinspannungen sind auf Einhaltung der Grenzwerte für die Schutzmaßnahme Schutzkleinspannung zu überprüfen! Fachverantwortung An die fachliche Qualifikation einer Elektrofachkraft werden besonders hohe Anforderungen gestellt. So ist in der DGUV Vorschrift 3 und in den VDE-Bestimmungen, die auch als elektrotechnische Regeln festgeschrieben sind, rechtsverbindlich und damit zwingend der Einsatz der verantwortlichen Elektrofachkraft vorgeschrieben.
- Seite 16 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Schäden am Gehäuse, äußere Mängel der Anschlussleitungen, Mängel an Biegeschutz und Zugentlastung der Anschlussleitungen, Anzeichen von Überlastung und unsachgemäßem Gebrauch, unzulässige Eingriffe und Änderungen, ordnungsgemäßer Zustand der Schutzabdeckungen, sicherheitsbeeinträchtigende Verschmutzung und Korrosion, ...
- Seite 17 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ 9 Anschlussmöglichkeiten, Abbildungen, Beispiele Schutzleiterwiderstandsmessung an Drehstromprüflingen Stecker des Prüflings an passende Prüfdose anschließen. Mit der Sonde die geerdeten Metallteile des Prüflings abtasten. Safetytest GmbH Seite 15 von 26 0005200-3PA-bda-de-aktuell.doc...
- Seite 18 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Berührbare, isolierte, leitfähige Teile ohne PE Verbindung Messung an berührbaren Teilen, die nicht mit PE verbunden sind: Mit der Sonde diese Teile abtasten. Bei sich bewegenden Teilen, wie bei einer Bohrmaschine, das Bohrfutter im drehenden Betriebszustand abtasten, am besten mit der optionalen Bürstensonde.
- Seite 19 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Isolationswiderstand LN-PE Isolationswiderstandsmessung LN-PE: „Mit Iso-Messung“ > Ja Gerät in Prüfdose einstecken. Die Messung wird im spannungslosen Zustand durchgeführt. Safetytest GmbH Seite 17 von 26 0005200-3PA-bda-de-aktuell.doc...
- Seite 20 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Differenzstrommessung an Prüflingen Differenzstrommessung Im Funktionstest: Den Prüfling in Prüfdose einstecken. Der Prüfling wird über das Prüfgerät mit Strom versorgt. Safetytest GmbH Seite 18 von 26 0005200-3PA-bda-de-aktuell.doc...
- Seite 21 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Berührstrommessung an Prüflingen Berührstrommessung im Funktionstest: Den Prüfling in Prüfdose einstecken. Der Prüfling wird über das Prüfgerät mit Strom versorgt. Safetytest GmbH Seite 19 von 26 0005200-3PA-bda-de-aktuell.doc...
- Seite 22 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Verlängerungsleitungsprüfung Für die Messung von CEE 16/32, Stecker und Buchse in das Prüfgerät, Prüfdose und Prüfstecker einstecken und den Verlängerungsleitungstest durchführen. Es wird der Schutzleiterdurchgang, die Isolation L1, L2, L3 und N gegen PE sowie die Durchgängigkeit und Phasenfolge der Verlängerungsleitung geprüft.
- Seite 23 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ Es gibt bei 1ST eine Option, die für die Messung von RCDs Typ A und B verfügbar ist: Option RCD 10mA - 30mA Für die Auslösung des RCDs wird die Anschlussbuchse an der Seite von 1ST verwendet.
- Seite 24 SAFETYTEST 3PA Bedienungsanleitung _________________________________________________________________________ 10 Ersatzteile ACHTUNG!!! Die Sicherheits- und Warnhinweise im Kapitel 1 beachten! Es dürfen nur Originalersatzteile des Herstellers verwendet werden, siehe Kapitel 1! Das Prüfgerät und Zubehör darf nur vom Hersteller oder durch den vom Hersteller autorisierten Service geprüft und ggf. instandgesetzt werden! 11 Technische Daten Netzanschluss: Drehstrom mit Nullleiter 400 V ...
- Seite 25 Der Endanwender hat für die korrekte Entsorgung gemäß den gültigen Richtlinien zu sorgen. 12 Gewährleistung und Garantie Das Prüfgerät SAFETYTEST 3PA unterliegt einer strengen Qualitätskontrolle. Jedem Prüfgerät liegt ein entsprechendes Prüfprotokoll mit allen Kalibrierdaten bei. Die Garantie für das Prüfgerät erstreckt sich, soweit nicht anders vereinbart, auf eine Dauer von 12 Monaten nach Überlassung des Gerätes.
