SAFETYTEST EMB2 Bedienungsanleitung
_________________________________________________________________________
4 Anschlüsse, Bedien- und Anzeigeelemente

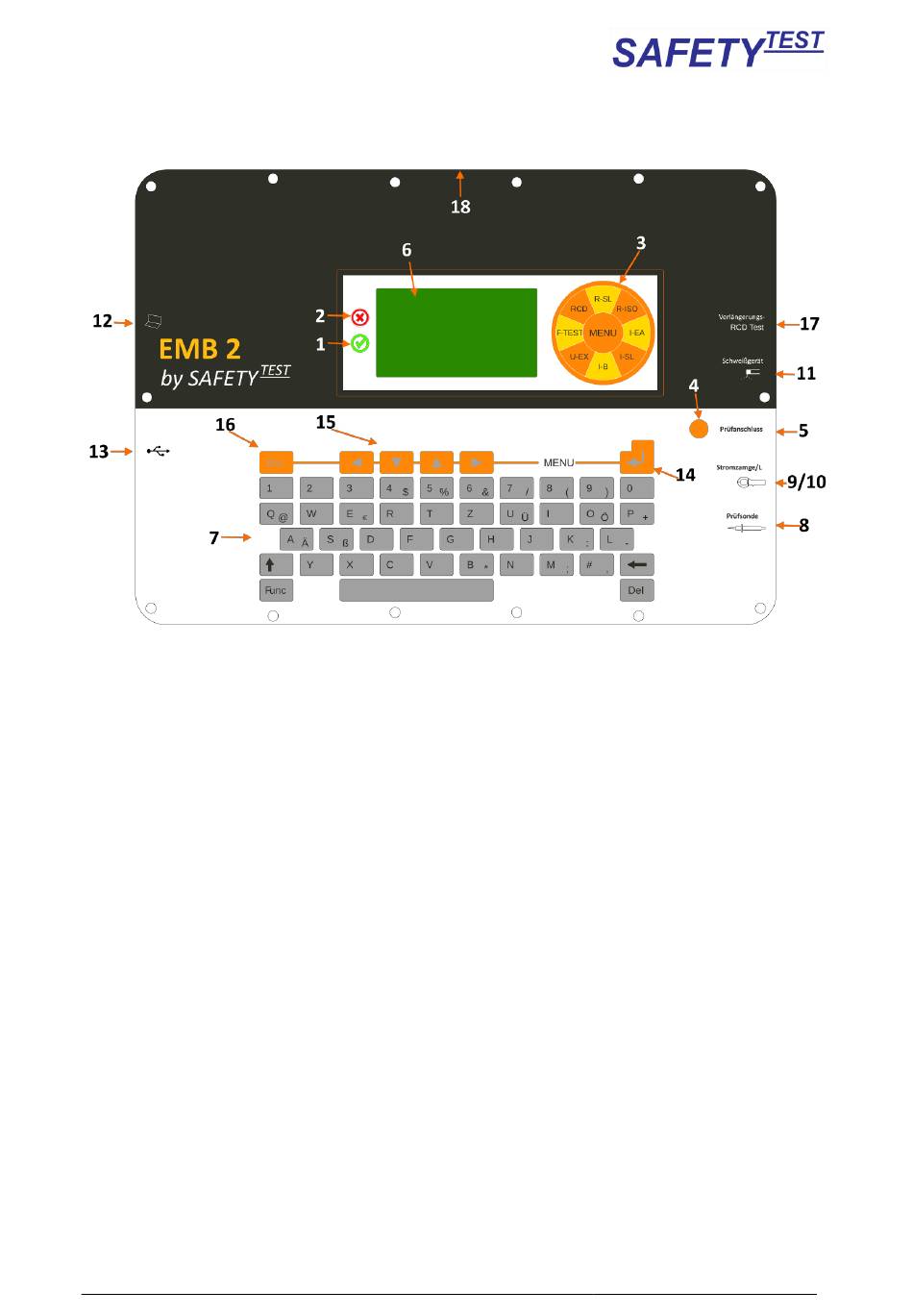

Bild 2
1. GUT LED grün bei bestandener Prüfung
2. FEHLER LED rot
3. Bedienfeld für die Einzelmessungen
4. Glimmlampe signalisiert Netzspannung an der Prüfdose
5. Anschluss eines EMB 2 Prüfkabel 2m mit einer Schukosteckdose für den Prüfling
6. LCD-Display
7. Alphanumerische Tastatur
8. Anschlussbuchsen Rot und Schwarz für RSL Sonde
9. Sondenanschluss und GND/Zange; Anschluss für Spannungsmessung mit Sonde
10. Zangenanschluss für Differenzstrom-/Stromzange
11. Schweißgeräteelektrodenanschluss
12. USB PC Anschluss
13. USB Schnittstelle für Speicherstick
14. „Enter-Taste" zur Eingabe und Bestätigung des Menüs
15. Pfeiltasten, um den Cursor zu verschieben
16. „ESC-Taste" länger drücken um Messabläufe abzubrechen oder in das Menü zuvor
zu wechseln
17. Anschluss eines EMB 2 Prüfkabel 0,5m mit Schukostecker
18. Anschluss von außen einer EMB 2 Netzleitung 2m
4.1
Anschlüsse (Bild 2)
Vor dem Anschluss des Prüfgerätes an Netzspannung, müssen die entsprechenden
Warnhinweise im Kapitel 1 „Allgemeine Sicherheits- und Warnhinweise", die Warnhinweise
auf den Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet
werden! Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwender, Gerät
und Prüfling gewährleistet! Die Prüfung des Schutzleiterpotentials ist über den Fingerkontakt
nach Anschluss des Prüfgerätes durchzuführen.
Safetytest GmbH
0000180-EMB2-bda-de-aktuell
Seite 10 von 34
