- Seite 1 Bedienungsanleitung SAFETYTEST A3-S SAFETYTEST A3-S 32 A www.safetytest.de...
- Seite 2 Texte, Abbildungen und technische Angaben wurden sorgfältig erarbeitet. Trotzdem sind Fehler nicht völlig auszuschließen. Der Verfassende und die Herstellfirma des Prüfgerätes können für fehlerhafte Angaben und deren Folgen weder juristische Verantwortung noch irgendeine Haftung übernehmen! Diese Bedienungsanleitung ist vor dem Gebrauch des Prüfgerätes sorgfältig und vollständig durchzulesen! Warnhinweise und Warnzeichen sollen besonders vor Risiko oder Gefahr warnen! Warnhinweise und Warnzeichen in der Bedienungsanleitung, auf dem Prüfgerät sowie auf dem Zubehör, sind besonders zu beachten und bedeuten z.
- Seite 3 Weitere Informationen: Wiki Technische Dokumentation: Datenblatt, Menüstruktur, Kurzbedienungsanleitung https://safetytest.atlassian.net/wiki/spaces/TD/overview Wiki A3-S Remote https://safetytest.atlassian.net/wiki/spaces/ASR/overview Besuchen Sie uns auch im Internet: www.safetytest.de...
-
Seite 4: Inhaltsverzeichnis
Lieferumfang (Standard) ..........................8 Optionales Zubehör ..........................8 Geräteoptionen ............................9 Softwareoptionen .............................9 3.4.1 A3-S-Remote ............................ 9 Anschlüsse-, Bedien- und Anzeigeelemente ................... 10 Frontplatte mit Anschlüssen, Buchsen, Prüfdosen................10 Anschluss des Prüflings ..............Fehler! Textmarke nicht definiert. Prüfung an elektrischen Geräten ......................12 Fachverantwortung ..........................12 Prüfung des Elektroanschlusses ......................13... -
Seite 5: Allgemeine Sicherheits- Und Warnhinweise
1 Allgemeine Sicherheits- und Warnhinweise Das Prüfgerät SAFETYTEST A3-S wurde nachfolgenden Sicherheitsbestimmungen gebaut und geprüft: DIN EN 61010-1 (VDE 0411 Teil 1), „Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, Allgemeine Anforderungen“ DIN VDE 0404 Teil 1 und Teil 2, „Geräte zum Prüfen, Messen oder Überwachen von Schutzmaßnahmen“... - Seite 6 Schutzleiterwiderstands- und Berührungsstrommessungen in elektrischen Anlagen sind nur unter bestimmten Voraussetzungen und unter Anwendung der entsprechenden Gefahrenhinweise zulässig! Es ist zu beachten, dass an Prüfobjekten hohe Spannungen auftreten können, z. B. durch geladene kapazitive Schaltungen! Prüfling erst an die Prüfdose anschließen, wenn der Netzanschluss sicherheitstechnisch in Ordnung ist! ACHTUNG! Beim Anschluss des Prüflings an eine Prüfdose können an einem defekten Prüfling oder an berührbaren leitfähigen Teilen die nicht am Schutzleiter angeschlossen sind,...
-
Seite 7: Anwendung

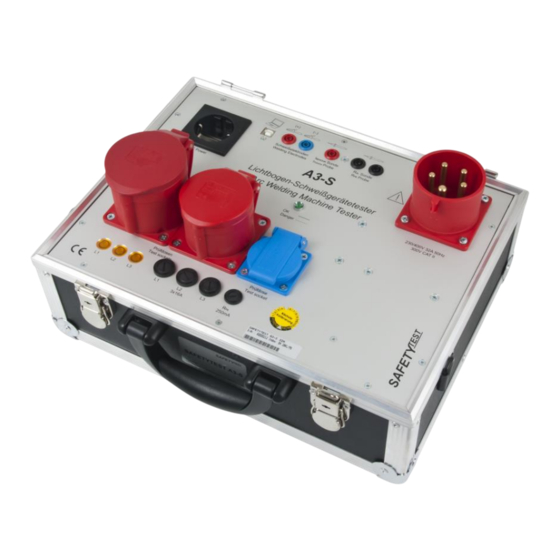

Das Prüfgerät „SAFETYTEST A3-S“ ist ein Messgerät für die elektrische Sicherheitsprüfung von Schweißstromquellen sowie von elektrischen Geräten mit! Das Prüfgerät SAFETYTEST A3-S wird von einem PC gesteuert und erfüllt die Anforderungen der Vorschrift zur Wiederholungsprüfung an Lichtbogenschweißeinrichtungen DIN VDE 0544-4 bzw. DIN IEC 60974-4. Die Prüfelektronik mit den Anschlüssen für Wechsel- und Drehstrom 32 A befindet sich in einem etwa 5 kg... -
Seite 8: Lieferumfang Und Zubehör
Messleitung mit Prüfspitze 4mm rot 2m zum Anschluss an berührbare, leitfähige, isolierte teile mit Krokoklemme rot Anschlussleitung Schuko Anschlussleitung CEE (CEE16 für A3-S, CEE32 für A3-S 32A, CEE63 für A3-S 63A) Werkskalibrierzertifikat Prüfsoftware 3.2 Optionales Zubehör ZUBEHÖR... -
Seite 9: Geräteoptionen
3.4 Softwareoptionen 3.4.1 A3-S-Remote SAFEYTEST A3-S-Remote ist eine Fernsteuersoftware für das Prüfgerät A3-S der Firma . Anhand der Software können Sie individuelle Prüfabläufe für die Sicherheitsprüfung von Lichtbogenschweißeinrichtungen nach DIN VDE 544 Teil 207 zusammenstellen, den Schweißgeräten eindeutige Identnummern zuordnen und die Prüfungen PC-gesteuert ablaufen lassen. -
Seite 10: Anschlüsse-, Bedien- Und Anzeigeelemente
4 Anschlüsse-, Bedien- und Anzeigeelemente 4.1 Frontplatte mit Anschlüssen, Buchsen, Prüfdosen Vor dem Anschluss des Prüfgerätes an Netzspannung müssen die entsprechenden Warnhinweise im Kapitel 1 „Allgemeine Sicherheits- und Warnhinweise“, die Warnhinweise auf den Netz-Adapterkabeln und falls vorhanden auch die auf dem Zubehör beachtet werden! Nur bei bestimmungsgemäßer Verwendung ist die Sicherheit von Anwendende, Gerät und Prüfling gewährleistet! Netzanschluss... - Seite 11 Messbuchse zum Anschluss an berührbare, leitfähige, nicht mit PE verbundene Teile Anschluss für die Sonde zur Schutzleiterwiderstandsmessung...
-
Seite 12: Prüfung An Elektrischen Geräten
5 Prüfung an elektrischen Geräten Die von den Normen geforderten Prüfungen sind durch die integrierten Prüfabläufe realisiert. Vor Ablauf der Prüfung ist eine Klassifizierung des Prüflings im Profil-Menü notwendig. Elektrische Geräte müssen auch nach einer Instandsetzung, Änderung und Wiederholungsprüfung für ihren Benutzer einen Schutz gegen die Gefahren der Elektrizität bieten, der mit dem Schutz neuer Geräte vergleichbar ist. -
Seite 13: Prüfung Des Elektroanschlusses
5.2 Prüfung des Elektroanschlusses Die Prüfung des Elektroanschlusses ist nicht Bestandteil der Prüfvorgaben für die Änderung, Prüfung sowie der Wiederholungsprüfung an elektrischen Geräten. Trotzdem ist es wichtig, vor dem Prüfen von elektrischen Geräten zu wissen, dass die „ Netzbedingungen “ in Ordnung sind. Prüfungen an Geräten mit Festanschluss sind oft aus technischen Gründen, durch die örtlichen Gegebenheiten oder durch den damit erforderlichen Aufwand nicht immer durchführbar. -
Seite 14: Inbetriebnahme Des Prüfgerätes
Dichtheit einwandfreie Lesbarkeit von Aufschriften die der Sicherheit dienen, z. B. Warnsymbole, Schutzklasse, Kenndaten der Sicherung, Schalterstellungen an Trennschaltern, usw. Das Vorhandensein der Aufschriften, die der Sicherheit dienen, z. B. Angaben zur Drehrichtung, sind zu kontrollieren, gegebenenfalls in geeigneter Form zu erneuern oder zu ergänzen. Äußerlich erkennbare Mängel, die zu einer mechanischen Gefährdung oder Brandgefahr führen, sollten die sofortige Instandsetzung nach sich ziehen. -
Seite 15: Messungen
5.5 Messungen Die Messungen werden vom PC gesteuert durchgeführt. Es ist darauf zu achten, dass die korrekten Prüfprozeduren eingesetzt werden. In bestimmten Fällen kann es zu Fehlmessungen führen, weil Schutzelemente im Prüfling vorhanden sind, die zur Prüfung ausgebaut werden müssen. In diesem Fall ist der Hersteller des Prüflings zu konsultieren. -
Seite 16: Technische Daten
6 Technische Daten 6.1 Messungen Messungen (Gebrauchsfehler 5 % v.M. + 1 % v.B.) 0,000 Ω … 2,000 Ω Schutzleiterwiderstand Prüfstrom 200 mA DC/Leerlaufspannung 10 V, 4-Leiter Isolationswiderstand 0,00 MΩ … 30,00 MΩ Eingangsstromkreis gegen Leerlaufspannungen > 500 V (1.000 V DC), Kurzschlussstrom 1-2 mA Isolationswiderstand 0,00 MΩ... -
Seite 17: Service Und Kalibrierung
7 Service und Kalibrierung Die Firma SAFETYTEST empfiehlt eine Kalibrierung nach 12 Monaten durchzuführen. Die Prüfgeräte erhalten dabei eine Werkskalibrierung inkl. Werkskalibrierzertifikat für 12 Monate, Justage und Label "nächste Kalibrierung". In Kapitel 16 sind unsere Garantiebedingungen beschrieben. Für eine Kalibrierung oder einem Servicefall verwenden Sie unser Service-Formular. Hier finden Sie außerdem unsere Service-Preisliste. -
Seite 18: Ersatzteile
8 Ersatzteile Die Sicherheits- und Warnhinweise aus Kapitel 1 beachten! Es dürfen nur Originalersatzteile des Herstellers verwendet werden, siehe Kapitel 1! Das Prüfgerät und Zubehör dürfen nur vom Hersteller oder durch den vom Hersteller autorisierten Service geprüft und ggf. instandgesetzt werden! -
Seite 19: Entsorgung
9 Entsorgung Der Endanwendende hat für die korrekte Entsorgung gemäß den gültigen Richtlinien zu sorgen. -
Seite 20: Gewährleistung Und Garantie
Das Prüfgerät SAFETYTEST 1LT V2/1LT V2 RCD unterliegt einer strengen Qualitätskontrolle. Jedem Prüfgerät liegt ein entsprechendes Prüfprotokoll mit allen Kalibrierdaten bei. Die Garantiedauer für unsere Produkte beträgt 1 Jahr ab Auslieferung bei Safetytest, sofern nichts Anderes in den Verkaufsvereinbarungen oder Produktbeschreibungen angegeben ist. Eventuelle Garantieleistungen verlängern die Garantiedauer nicht und es beginnt auch keine neue Garantiedauer.
