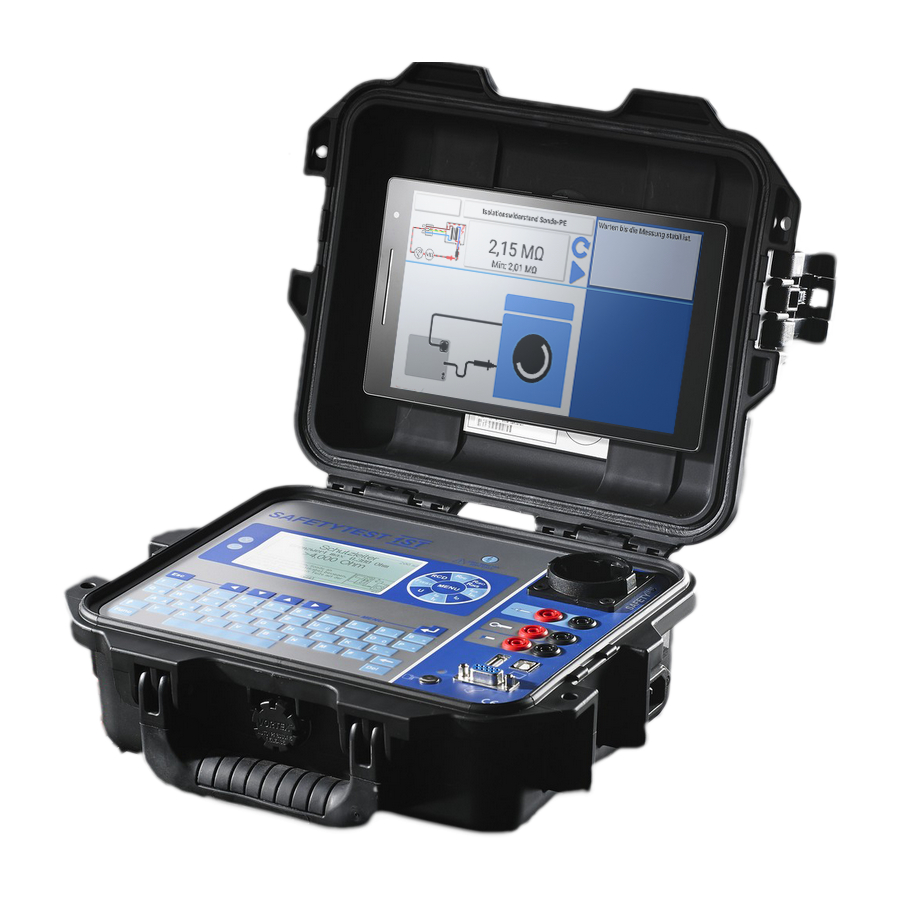

safetytest 1ST Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für 1ST:
- Bedienungsanleitung (29 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Bedienungsanleitung (25 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
0037400_1ST_de_aktuell_mst.docx
1ST Menüstruktur ab Firmware Version V1.1.21
1 Firmware Version: V1.1.21 ...................................................... 4
2 Glossar ..................................................................................... 4
3 Tasten und Bedienprinzip ....................................................... 5
4 Anschluss ................................................................................. 7
5 Prüfer ........................................................................................ 8
6 Setup ......................................................................................... 9
7 Speicher .................................................................................. 11
8 Identnummerneingabe .......................................................... 13
9 Vorschrift ................................................................................ 15
10
Profil ..................................................................................... 16
11
ÖVE E8701 ................................................................................... 19
11.1 Parameter .......................................................................................................... 19
11.2 Sichtprüfung ....................................................................................................... 21
11.3 Schutzleitermessung .......................................................................................... 21
11.4 Isolationswiderstandsmessung LN-PE ............................................................... 22
11.5 Isolationswiderstandsmessung LN-Leitfähige Teile ........................................... 23
11.6 Isolationswiderstandsmessung SELV-Teile-PE ................................................. 24
11.7 Isolationswiderstandsmessung SK III ................................................................ 24
11.8 Ersatzableitstrommessung LN-PE ..................................................................... 25
11.9 Ersatzableitstrommessung Leitfähige Teile gegen LN ....................................... 25
11.10
Prüfergebnis ................................................................................................... 26
12
Passive Messungen EN 62353 ........................................... 27
12.1 Parameter .......................................................................................................... 27
12.2 Sichtprüfung ....................................................................................................... 27
12.3 Schutzleitermessung .......................................................................................... 28
12.4 Isolationswiderstandsmessung LN-PE ............................................................... 29
12.5 Isolationswiderstandsmessung LN-Leitfähige Teile ........................................... 30
12.6 Ersatzgeräteableitstrommessung LN-PE ........................................................... 30
12.7 Ersatzanwendungsteilableitstrommessung Typ BF oder CF ............................. 31
12.8 Prüfergebnis ...................................................................................................... 31
13
ÖVE E8701 ................................................................................... 32
13.1 Parameter .......................................................................................................... 32
13.2 Sichtprüfung ....................................................................................................... 34
Safetytest GmbH
Inhaltsverzeichnis
1ST_Menü_D_12.2017
ÖNORM
Seite 1 von 96
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für safetytest 1ST
Inhaltszusammenfassung für safetytest 1ST
-
Seite 1: Inhaltsverzeichnis
0037400_1ST_de_aktuell_mst.docx 1ST Menüstruktur ab Firmware Version V1.1.21 Inhaltsverzeichnis 1 Firmware Version: V1.1.21 ............4 2 Glossar ..................4 3 Tasten und Bedienprinzip ............5 4 Anschluss ................. 7 5 Prüfer ..................8 6 Setup ..................9 7 Speicher .................. 11 8 Identnummerneingabe ............ - Seite 2 16.4 Isolationswiderstandsmessung LN-PE ............... 63 16.5 Verlängerungsleitung Schutzleitermessung ............64 16.6 Weitere PE Punkte..................... 64 16.7 Verdrahtung ....................... 65 16.8 RCD Prüfung ..................... 66 16.9 Verlängerungsleitung mit PRCD-S/PRCD-K Prüfung ........71 16.10 Prüfergebnis ....................76 Safetytest GmbH 1ST_Menü_D_12.2017 Seite 2 von 96...
- Seite 3 U0 (Leerlaufspannungsmessung) ............87 17.2.1.10 Ftest (Funktionstest) ................89 Abbruch während des Prüfablaufs ........92 Schnittstelle ................. 93 19.1 Schnittstellenparameter ..................93 19.2 Barcodeeingabe ....................93 VDE- bzw. ÖNORM ÖVE Grenzwerte, EU-Verordnung ..94 Safetytest GmbH 1ST_Menü_D_12.2017 Seite 3 von 96...
-
Seite 4: Firmware Version: V1.1.21
Bemessungsdifferenzstrom des RCDs Ersatzableitstrom Phase und N überbrückt bei der Isolationswiderstandsmessung Netz am Anwendungsteil PEAK Spitzenwert PELV Schutzkleinspannung PE bezogen Riso Isolationswiderstand Schutzleiterwiderstand SELV Potentialgetrennte Schutzkleinspannung Sonde Prüfspitze zum Messen Schweißstromkreis Trms Echt Effektivwert Spannungsmessung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 4 von 96... -
Seite 5: Tasten Und Bedienprinzip
(z. B. Zeichen einfügen, beschriftet mit „↑Einf.“ oder umschalten auf 10 A Messstrom „↓ 10 A“. Beispiel eines Messmenüs: In der obersten Zeile steht die Überschrift für die Messung („Schutzleiter“), darunter der maximal oder minimal zulässige Wert für diese Messung. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 5 von 96... - Seite 6 Bei der Kommunikation über die PC-Schnittstelle erscheint ein Fenster im Display mit der Bezeichnung „Remote“. Nach dem Arbeiten mit dem PC kann zur normalen Bedienung des Prüfgerätes durch Betätigen der Taste „Esc“ zurückgekehrt werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 6 von 96...
-
Seite 7: Anschluss
Anschlüssen. Dies kommt typischerweise bei einem Anschluss mit vertauschter klassischer Nullung vor. Deshalb berühren Sie bitte den Fingerkontakt vor dem Anschluss eines Prüflings. Ein Potential auf PE wird durch eine blinkende LED am Kontakt angezeigt. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 7 von 96... -
Seite 8: Prüfer
Prüfung gestartet wird, wird die Prüfung dem ausgewählten Prüfling zugeordnet. Im Speichermenü können Daten auf einen USB Stick übertragen werden und Stammdaten vom USB Stick gelesen werden. Das Löschen der Daten ist ebenfalls möglich. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 8 von 96... -
Seite 9: Setup
ID-Nr. Eingang Transponder: Neben der Tastatureingabe können mit dem optionalen Transponder Scanner 125 kHz Read only Transponder-Tags gelesen werden. Folgende Transpondertypen werden unterstützt: EM4102, UNIQUE HITAG-1, HITAG-2, HITAG-S, HITAG S256 EM4150, TITAN EM 4105, ZOODIAC Safetytest GmbH 1ST_Menü_D_12.2017 Seite 9 von 96... - Seite 10 Dies ist jedoch selten sinnvoll. Die Namen der Freifelder können auch leergelassen werden. Trotzdem können dann bei der Eingabe Daten zu den leeren Feldern eingegeben werden. Dies sollte ebenfalls vermieden werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 10 von 96...
-
Seite 11: Speicher
Die mittleren Flashstick Menüs beziehen sich auf das Speichern und Lesen der Gerätedaten auf einen Leeren USB-Speicher, „FAT“ formatiert. Mit den „↑“-/„↓“- Tasten wird automatisch zur nächsten oder zur vorherigen Seite gesprungen. Die Namen sind alphabetisch sortiert. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 11 von 96... - Seite 12 Nach einer Bestätigungsabfrage wird der gesamte Speicher gelöscht. Dies dauert einige Minuten. Der Arbeitsspeicher, der die letzten Profile und Einträge sowie die Freifelddefinitionen enthält, wird jedoch nicht gelöscht. Bei Bedarf müssen diese Einträge einzeln gelöscht werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 12 von 96...
-
Seite 13: Identnummerneingabe
Gerät, Hersteller und die frei definierten Felder korrekt, wie beim ersten Mal gespeichert. Transpondereingabe der Identnummer: Transponderleser an die RS232 Schnittstelle anschließen. Im Setup Menü muss vorher die Transpondereingabe gewählt worden sein (Siehe Safetytest GmbH 1ST_Menü_D_12.2017 Seite 13 von 96... - Seite 14 Zeile „Gerät“. Wenn das Gerät bereits im Prüfgeräte-Speicher vorhanden ist (entweder vom PC übertragen oder bereits von einer vorherigen Prüfung angelegt), erscheint der Inhalt der Zeilen Gerät und Hersteller korrekt, wie gespeichert. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 14 von 96...
-
Seite 15: Vorschrift
ÖVE 8701: Vorschrift für die Geräteprüfung in Österreich EN 62353: Vorschrift für die Prüfung von medizinischen Geräten (Option) (entspricht VDE 0751) VDE 0544-4: Vorschrift für die Prüfung von Lichtbogenschweißgeräten. (Option) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 15 von 96... -
Seite 16: Profil
„Aktiv“ bedeutet, dass die Ableitstrommessungen und der Funktionstest mit zugeschaltetem Netz durchgeführt werden. Das Netz wird über ein im Prüfgerät befindliches Relais auf den Prüfling geschaltet. Aktive Messungen sind die Berührungsstrommessung, die Differenzstrommessung und die Strom- /Leistungsmessung bzw. der Funktionstest. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 16 von 96... - Seite 17 Verlängerung zwischen den Adapterteilen anschließen. Sonde in 4mm Prüfbuchse des zweiten Adapterteiles anschließen. Die Drehstrom-Verlängerungsleitungsadapter sind als Option erhältlich. SK II steht für ein Gerät mit verstärkter oder doppelter Isolierung. SK III steht für ein Gerät mit Schutzkleinspannung. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 17 von 96...
- Seite 18 Verlängerungsleitungsprüfadapter für Drehstrom 16 A, 32 A oder 63 A CEE benötigt, für die Messung des Differenzstromes und der Phasenströme wird der Differenzstrommessadapter 16 A, 32 A oder 63 A CEE sowie die entsprechende Stromzange benötigt. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 18 von 96...
-
Seite 19: Passive Messungen Din Vde 0701-0702 Bzw. Önorm Öve E8701
Hinweis: Die Prüflingsspannung wird bei der passiven Prüfung nicht zugeschaltet. Für das Prüfprotokoll wird angenommen, dass diese Prüfung unabhängig von der Funktionsprüfung am Prüfgerät durchgeführt und bestanden wurde. 11.1 Parameter SK I (mit PE) SK II (ohne PE) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 19 von 96... - Seite 20 0,1 Ω für Anschlussleitungen > 5 m bis zu einem Maximalwert von 1 Ω. Bei Längen zwischen 2 Längenstufen gemäß Norm, wird empfohlen, immer die nächst kleinere Länge auszuwählen. Diese Grenzwerte gelten für Anschlussleitungen für Geräte mit einem Bemessungsstrom bis 16 A) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 20 von 96...
-
Seite 21: Sichtprüfung
Hier wird nach dem ersten Einschwingen der maximale Wert gemessen und gespeichert. Der Schutzleiterwiderstand wird gemäß Norm mit 200 mA Gleichstrom gemessen um ein Beschädigen durch Funkenbildung bei der Kontaktierung mit einem höheren Prüfstrom zu vermeiden. Bei einigen Prüflingen kann es durch Ablagerung/Verschmutzung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 21 von 96... -
Seite 22: Isolationswiderstandsmessung Ln-Pe
Vor der Messung erfolgt eine Einschaltkontrolle des Prüflings. Bei nicht eingeschaltetem Prüfling erscheint der Hinweis: Entfällt bei SK III, wenn bei der Parametereingabe keine Isolationsmessung ausgewählt wurde Diese Meldung kann durch die Taste übersprungen werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 22 von 96... -
Seite 23: Isolationswiderstandsmessung Ln-Leitfähige Teile
Die leitfähigen, isolierten Teile müssen nacheinander abgetastet werden. Die Messung wird im spannungslosen Zustand des Prüflings durchgeführt. Die Isolation wird zwischen LN des Prüflings und den berührbaren, leitfähigen und isolierten Teilen sowie, wenn vorhanden, den ELV-Teilen gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 23 von 96... -
Seite 24: Isolationswiderstandsmessung Selv-Teile-Pe
Nur bei SK III: Entfällt, wenn keine isolierten, leitfähigen Teile vorhanden sind. Die leitfähigen isolierten Teile müssen nacheinander abgetastet werden. Die Messung wird im spannungslosen Zustand des Prüflings durchgeführt. Die Messung erfolgt mit 250 V. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 24 von 96... -
Seite 25: Ersatzableitstrommessung Ln-Pe
Entfällt, bei „Berührbare Teile: Nein“ und „ELV Teile: Nein“ oder „PELV“ Die Messung wird im spannungslosen Zustand des Prüflings durchgeführt. Der Ersatzableitstrom wird zwischen LN des Prüflings und den berührbaren, leitfähigen, isolierten Teilen und, wenn vorhanden, ELV-Teilen gemessen. Entfällt bei SK III Safetytest GmbH 1ST_Menü_D_12.2017 Seite 25 von 96... -
Seite 26: Prüfergebnis
0037400_1ST_de_aktuell_mst.docx 11.10 Prüfergebnis Die Bemerkung zur Prüfung kommt auch nach der positiven Bestätigung des Abspeicherns nach Abbruch einer fehlerhaften Prüfung. Die Bemerkung wird abgespeichert. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 26 von 96... -
Seite 27: Passive Messungen En 62353
0037400_1ST_de_aktuell_mst.docx 12 Passive Messungen EN 62353 12.1 Parameter 12.2 Sichtprüfung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 27 von 96... -
Seite 28: Schutzleitermessung
Wert in umgekehrter Prüfstrompolarität gewartet, dann ertönt ein Signalton. Die Umpolung des Prüfstroms geschieht nur bei der Norm EN 62353. Während der Messung wird unten im Display der Maximalwert gespeichert. Alle unabhängigen PE-Teile müssen nacheinander geprüft werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 28 von 96... -
Seite 29: Isolationswiderstandsmessung Ln-Pe
Der Prüfling ist für die Messung einzuschalten. Bei dieser Messung wird L und N im Prüfgerät verbunden mit 500 V (bei „Überspannungsableiter: Ja“ mit 250 V) gegen PE beaufschlagt und der Isolationswiderstand gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 29 von 96... -
Seite 30: Isolationswiderstandsmessung Ln-Leitfähige Teile
Die Ersatzgeräteableitstrommessung geschieht im spannungslosen Zustand des Prüflings. Die Anschlüsse L und N des Prüflings sind im Prüfgerät verbunden. Zwischen L-N und PE gemeinsam mit Sonde wird eine Wechselspannung angelegt und der Strom gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 30 von 96... -
Seite 31: Ersatzanwendungsteilableitstrommessung Typ Bf Oder Cf
Die Ersatzanwendungsteilableitstrommessung geschieht im spannungslosen Zustand des Prüflings. Zwischen Sonde und LN/PE wird eine Wechselspannung angelegt und der Strom gemessen. Das Umschalten zwischen LN und PE wird durch ein Relais durchgeführt und ist als Klicken zu hören. 12.8 Prüfergebnis Safetytest GmbH 1ST_Menü_D_12.2017 Seite 31 von 96... -
Seite 32: Aktive Messungen Din Vde 0701-0702 Bzw
PE und gegen das Netz nachgewiesen werden. „Überspannungsableiter“ werden als Überspannungs-/Blitzschutz zwischen LN- und PE angeschlossen. Bei einem angeschlossenen Überspannungsableiter ist eine Isolationswiderstandsmessung LN-PE nur mit 250 V (normal 500 V) möglich. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 32 von 96... - Seite 33 Bei Rpe Messung wird der Grenzwert auf 1 Ω gesetzt, da über die Hausinstallation gemessen wird. SK I mit Zange Die Parameter gleichen dem Menü SK I In diesem Menü werden Drehstromgeräte über optionale Adapter gemessen SK III Safetytest GmbH 1ST_Menü_D_12.2017 Seite 33 von 96...
-
Seite 34: Sichtprüfung
Ecke des Displays angezeigt. Der Prüfer kann nach sorgfältiger Abwägung den Messstrom auf 10 A erhöhen um damit die Kontaktstelle zu reinigen. Es ist zu beachten, dass ein Messstrom von 10 A empfindliche Oberflächen beschädigen kann. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 34 von 96... -
Seite 35: Isolationswiderstandsmessung Ln-Pe
Isolationswiderstandsmessung LN-PE Vor der Messung erfolgt eine Einschaltkontrolle des Prüflings. Bei nicht eingeschaltetem Prüfling erscheint der Hinweis: Diese Meldung kann durch die Taste übersprungen werden. Entfällt bei Festanschluss Entfällt bei „Mit Iso-Messung Nein“ Safetytest GmbH 1ST_Menü_D_12.2017 Seite 35 von 96... -
Seite 36: Isolationswiderstandsmessung Ln-Leitfähige Teile
Die leitfähigen isolierten Teile müssen nacheinander abgetastet werden. Die Messung wird im spannungslosen Zustand des Prüflings durchgeführt. Die Isolation wird zwischen LN des Prüflings und den berührbaren, leitfähigen, isolierten Teilen und wenn vorhanden, ELV-Teilen gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 36 von 96... -
Seite 37: Isolationswiderstandsmessung Sk Iii
Die Messung wird im spannungslosen Zustand des Prüflings durchgeführt. Messung erfolgt mit 250 V. 13.7 Isolationswiderstandsmessung SELV-Teile-PE Bei Profil „ELV Teile SELV“ und nur bei SK I: Die SELV Teile werden abgetastet. Der Isolationswiderstand gegen Gehäuse wird gemessen. (Messspannung 250 V) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 37 von 96... -
Seite 38: Differenzstrommessung
Wenn der Differenzstrom >0,00 mA (zuzüglich der Messtoleranz des Messgerätes) ist, fließt ein Strom gegen PE ab. Nach wird die Stromaufnahme des Prüflings geprüft. Wenn kein Strom auf Phase L1 fließt erscheint folgende Warnmeldung. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 38 von 96... -
Seite 39: Berührungsstrommessung Leitfähige Teile
Berührungsstrommessung leitfähige Teile Entfällt bei Menü „Berührbare Teile nein“ Bei Gerät mit Wechselspannung, Wiederholen der Differenzstrom- und Berührungsstrommessung bei umgekehrter Polarität. Bei der Berührungsstrommessung wird der Strom zwischen dem isolierten Teil und Netz gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 39 von 96... -
Seite 40: Elv Messung
Differenzstrommessung, bei SK I und II die Berührungsstrommessung, wenn keine isolierten, leitfähigen, berührbaren Teile vorhanden sind. Bei Festanschluss wird nur IB (wenn isolierte leitfähige Teile vorhanden sind) und ID bzw. I gemessen, wenn über eine Strommesszange gemessen wird. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 40 von 96... - Seite 41 Messungen bereits gespeichert wurden. Der Funktionstest entfällt bei Festanschluss bei Prüfung ohne Strommesszange. Hinweis: Wenn während der Funktionstestabfrage mit Taste „Esc“ abgebrochen wird, wird der Funktionstest mit dem aktuell angezeigten Ergebnis gespeichert, das Gesamtergebnis jedoch als „F“. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 41 von 96...
-
Seite 42: Aktive Messungen Din Vde 0544-4
0037400_1ST_de_aktuell_mst.docx 14 Aktive Messungen DIN VDE 0544-4 14.1 Parameter SK I (mit PE) und SK I mit Zange SK II (ohne PE) Festanschluss Safetytest GmbH 1ST_Menü_D_12.2017 Seite 42 von 96... -
Seite 43: Sichtprüfung
Geräte mit einem Bemessungsstrom bis 16 A, für andere Leitungen gilt der errechnete Widerstandswert.) Leerlaufspannung: Dies ist die Spannung U0 laut Typschild für Geräte mit DC Ausgang. Für Geräte mit Wechselspannungsausgang ist es der Spitzenwert der Leerlaufspannung. 14.2 Sichtprüfung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 43 von 96... -
Seite 44: Schutzleitermessung
Oberflächen beschädigen kann. Alle nicht miteinander bzw. beweglich verbundenen PE-Teile müssen nacheinander mit der Sonde abgetastet werden. Während der Messung wird im unteren Teil des Displays der Maximalwert angezeigt und zur Bewertung herangezogen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 44 von 96... -
Seite 45: Isolationswiderstandsmessung Ln-Pe
Diese Messung geschieht im spannungslosen Zustand. Hinweis: Der Prüfling ist für die Messung einzuschalten. Bei dieser Messung wird L und N im Prüfgerät verbunden mit 500 V gegen PE beaufschlagt und der Isolationswiderstand gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 45 von 96... -
Seite 46: Isolationswiderstandsmessung Ln-Leitfähige Teile
Überspannungsableiter im Profil) auf der Sekundärseite auf 50 V abgesenkt werden, da diese gewöhnlich eine Durchbruchspannung von ca. 90 V haben. Hinweis: Diese Einstellung entspricht nicht der Vorschrift. Laut Vorschrift müssen die Überspannungsableiter für diese Messung entfernt und nachher wieder angeschlossen werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 46 von 96... -
Seite 47: Isolationswiderstandsmessung Netz-Schweißstromkreis
0037400_1ST_de_aktuell_mst.docx 14.7 Isolationswiderstandsmessung Netz- Schweißstromkreis Entfällt bei Festanschluss 14.8 Differenzstrommessung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 47 von 96... -
Seite 48: Berührungsstrommessung Leitfähige Teile
Berührungsstrommessung leitfähige Teile Entfällt bei Menü „Berührbare Teile nein“ Bei Gerät mit Wechselspannung, Wiederholen der Differenzstrom- und Berührungsstrommessung bei umgekehrter Polarität. Bei der Berührungsstrommessung wird der Strom zwischen dem isolierten Teil und Netz gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 48 von 96... -
Seite 49: Berührungsstrommessung Schweißstromkreis
0037400_1ST_de_aktuell_mst.docx 14.10 Berührungsstrommessung Schweißstromkreis 14.11 Umpolung Entfällt bei Festanschluss Nach der Umpolung werden Differenzstrommessung und Berührungsstrommessungen in umgekehrter Polarität wiederholt. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 49 von 96... -
Seite 50: Leerlaufspannung Schweißstromkreis
15 %, maximal jedoch 113 V. 14.13 Funktionstest Die nicht verwendeten Zeilen werden leergelassen, z.B. bei SK II, die Differenzstrommessung, bei SK I und II die Berührungsstrommessung, wenn keine isolierten, berührbaren, leitfähigen Teile vorhanden sind. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 50 von 96... - Seite 51 Gesamtergebnis jedoch als „F“. IB und ID werden in dieser Messung nur angezeigt, da sie in der vorherigen Messung bereits gespeichert wurden. Entfällt bei Festanschluss, wenn im Prüfprofil „ID/I mit Zange Nein“ gewählt wurde. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 51 von 96...
-
Seite 52: Aktive Messungen En 62353
0037400_1ST_de_aktuell_mst.docx 15 Aktive Messungen EN 62353 15.1 Parameter SKI (mit PE) SK II (ohne PE) Festanschluss Safetytest GmbH 1ST_Menü_D_12.2017 Seite 52 von 96... -
Seite 53: Sichtprüfung
0037400_1ST_de_aktuell_mst.docx SKI mit Zange 15.2 Sichtprüfung 15.3 Schutzleitermessung Entfällt bei: SK I Parameter Rpe-Messung: Nein SK II (ohne PE) SK III Die Schutzleitermessung erfolgt im ausgeschalteten Zustand. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 53 von 96... - Seite 54 Die Umpolung des Prüfstroms geschieht automatisch, wenn ein stabiler Wert gemessen wird. Nach der Umpolung wird auf einen weiteren stabilen Wert in umgekehrter Prüfstrompolarität gewartet, dann ertönt ein Signalton. Die Umpolung des Prüfstroms geschieht nur bei der Norm EN 62353. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 54 von 96...
-
Seite 55: Isolationswiderstandsmessung Ln-Pe
Diese Messung geschieht im spannungslosen Zustand. Hinweis: Der Prüfling ist für die Messung einzuschalten. Bei dieser Messung wird L und N im Prüfgerät verbunden, mit 500 V gegen PE beaufschlagt und der Isolationswiderstand gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 55 von 96... -
Seite 56: Isolationswiderstandsmessung Ln-Leitfähige Teile
Die leitfähigen, isolierten Teile müssen nacheinander abgetastet werden. Die Messung wird im spannungslosen Zustand des Prüflings durchgeführt. Die Isolation wird zwischen LN des Prüflings und den berührbaren, leitfähigen und isolierten Teilen (auch Anwendungsteile Typ CF und BF) gemessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 56 von 96... -
Seite 57: Differenzstrommessung
Mit der Sonde müssen alle Anwendungsteile Typ BF und CF und isolierte, berührbare, leitfähige Teile abgetastet werden. Nach wird die Stromaufnahme des Prüflings geprüft. Wenn kein Strom auf Phase L1 fließt erscheint folgende Warnmeldung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 57 von 96... - Seite 58 0037400_1ST_de_aktuell_mst.docx Im Anschluss geht es wieder zurück in die Differenzstrommessung. Bei nochmaligem Beenden der Differenzstrommessung wird die Abfrage nicht erneut durchgeführt. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 58 von 96...
-
Seite 59: Ersatzanwendungsteilableitstrommessung Nat Typ Bf/Cf
Bei dieser Messung wird der Prüfling mit Netz versorgt und zusätzlich eingeschaltetem Prüfling eine Ersatzableitstrommessung Sonde gegen PE durchgeführt Entfällt bei Festanschluss Nach der Umpolung werden alle Messungen beginnend ab der Differenzstrommessung in umgekehrter Polarität wiederholt. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 59 von 96... -
Seite 60: Funktionstest
Messungen bereits gespeichert wurden. Der Funktionstest entfällt bei Festanschluss bei Prüfung ohne Strommesszange. Hinweis: Wenn während der Funktionstestabfrage mit Taste „Esc“ abgebrochen wird, wird der Funktionstest mit dem angezeigten Ergebnis gespeichert, das Gesamtergebnis jedoch als „F“. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 60 von 96... -
Seite 61: Verlängerungsleitung
Die Verlängerungsleitung zwischen beide Adapter stecken. c. Die Sonde in den Adapter stecken. Geprüft wird: Die Durchgängigkeit des Schutzleiters Die Isolation L-N gegen PE Durchgängigkeit, Phasenfolge der Außenleiter und Isolation der Anschlusskabel (bis ca. 2 MΩ) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 61 von 96... -
Seite 62: Verlängerungsleitung Parameter
Schuko Verlängerungen den Querschnitt 1,5 mm² angeben. „Verdrahtung Nein“ nur für Steckdosenleisten mit Glimmlampe anwenden. „Rpe Messung Nein“ nur für SK II Verlängerungen anwenden. Wenn ein RCD ausgewählt ist, wird die Auswahl „Verdrahtung Nein“ eingestellt. 16.2 Verlängerungsleitung Sichtprüfung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 62 von 96... -
Seite 63: Verlängerungsleitung Anschluss
Ein Hinweis fordert zum Einstecken der Verlängerungsleitung auf 16.4 Isolationswiderstandsmessung LN-PE Entfällt bei PRCD-S Automatisch bei Auto Die Isolationswiderstandsmessung erfolgt normal mit 500 V Prüfspannung, bei Einstellung „Überspannungsableiter: Ja“ jedoch mit 250 V. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 63 von 96... -
Seite 64: Verlängerungsleitung Schutzleitermessung
16.6 Weitere PE Punkte Entfällt bei Menü „Rpe-Messung nein“, entfällt bei „Mehr PE Punkte Nein“ Bei Metallleitungsrollern (Kabeltrommeln) muss auch der Schutzleiteranschluss der Leitungsroller geprüft werden. Der Schutzleiterwiderstand wird normalerweise mit 200 mA Safetytest GmbH 1ST_Menü_D_12.2017 Seite 64 von 96... -
Seite 65: Verdrahtung
Hinweis: Die häufigste Fehlerursache: Wenn das Ergebnis > 20 MΩ ist, dann ist eine Leitung offen oder bei Drehstromverlängerungen sind zwei Phasen vertauscht. In jedem Fall ist das Kabel mit einem Multimeter nachzumessen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 65 von 96... -
Seite 66: Rcd Prüfung
0037400_1ST_de_aktuell_mst.docx 16.8 RCD Prüfung Auswahl Sichtprüfung Nach erfolgreicher Sichtprüfung erfolgt der Hinweis zum Anschluss Der Einschalthinweis muss am Tester bestätigt werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 66 von 96... - Seite 67 0037400_1ST_de_aktuell_mst.docx Isolationswiderstandsmessung Schutzleiterwiderstandsmessung über das Anschlusskabel Auslösestrom Einschalthinweis. Das Einschalten des RCDs wird automatisch vom Tester erkannt, und die Messung wird begonnen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 67 von 96...
- Seite 68 Bei RCD Typ B wird zusätzlich nach einer Einschaltaufforderung der Auslösestrom für DC ermittelt. Der Grenzwert liegt hier zwischen Idn und 2 x Idn. Bei RCDs mit einem Nennstrom von 300 mA und 500 mA wird die Auslösestrommessung übersprungen. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 68 von 96...
- Seite 69 Vor Beginn der Messung wird der RCD mit einem Strom von ca. 10% des Nennfehlerstromes beaufschlagt. Sollte er bei diesem Strom bereits auslösen, wird „Messfehler“ angezeigt. Bei RCD Typ B wird zusätzlich nach einer Einschaltaufforderung die Auslösezeit ermittelt. Der Prüfstrom beträgt 2 x Idn. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 69 von 96...
- Seite 70 0037400_1ST_de_aktuell_mst.docx Nach erfolgreicher Isolationswiderstandsmessung Safetytest GmbH 1ST_Menü_D_12.2017 Seite 70 von 96...
-
Seite 71: Verlängerungsleitung Mit Prcd-S/Prcd-K Prüfung
0037400_1ST_de_aktuell_mst.docx 16.9 Verlängerungsleitung mit PRCD-S/PRCD-K Prüfung Auswahl Sichtprüfung: Anschluss Hinweis Warnhinweis Safetytest GmbH 1ST_Menü_D_12.2017 Seite 71 von 96... - Seite 72 0037400_1ST_de_aktuell_mst.docx Schutzleiterwiderstandsmessung (entfällt bei PRCD-K) Da der PRCD-S elektronische Bauteile enthält ist eine Schutzleiterstrommessung erforderlich Safetytest GmbH 1ST_Menü_D_12.2017 Seite 72 von 96...
- Seite 73 Nach der Umpolung werden die Differenzstrom- und Berührungsstrommessung in umgekehrter Netzpolarität wiederholt. Der Auslösetest durch PE Unterbrechung folgt. Hierbei schaltet der Tester den PE der Netzsteckdose aus. Der PRCD-S muss ausschalten. (Entfällt bei PRCD-K.) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 73 von 96...
- Seite 74 Ähnlich wie der Test PE-Unterbrechung wird der N-Leiter der Netzsteckdose unterbrochen und geprüft, ob der RCD trennt. Nach Netz einschalten, nur bei PRCD-K. Diese Messung prüft die Durchgängigkeit des Varistors über dem PE-Leiter beim PRCD-K Safetytest GmbH 1ST_Menü_D_12.2017 Seite 74 von 96...
- Seite 75 0037400_1ST_de_aktuell_mst.docx Die Prüfung des Auslösestroms folgt. Die Auslösezeit des RCD wird geprüft Safetytest GmbH 1ST_Menü_D_12.2017 Seite 75 von 96...
-
Seite 76: Prüfergebnis
Sicherheitsmerkmal des PRCD-S. Für die Prüfung bitte nach dem Einschalten des PRCD-S mit der Sonde die Einschalttaste berühren. Der PRCD-S muss ausschalten. Danach am Tester weiterschalten (Entfällt bei PRCD-K) Die Isolation der offenen PRCD-S PE Verbindung wird überprüft. 16.10 Prüfergebnis Safetytest GmbH 1ST_Menü_D_12.2017 Seite 76 von 96... -
Seite 77: Einzelmessungen
Die Einzelmessungen werden durch die Tasten unterhalb des Displays ausgewählt. Vor jeder Messung erscheint ein Hinweis. Wenn es für die Messart mehrere Messmöglichkeiten gibt, kann über die „↑“-Taste zur nächsten Messart umgeschaltet werden. 17.2 Messungen 17.2.1.1 Rpe (Schutzleiterwiderstandsmessung) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 77 von 96... -
Seite 78: Riso (Isolationswiderstandsmessung)
Prüfspannung ist unten in der Menüleiste dargestellt und kann dort selektiert werden. In allen Messungen außer der Messung LN-SSK ist die erste ausgegebene Prüfspannung 500 V. Bei der Messung LL-SSK ist die erste Prüfspannung 50 V. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 78 von 96... - Seite 79 0037400_1ST_de_aktuell_mst.docx Safetytest GmbH 1ST_Menü_D_12.2017 Seite 79 von 96...
- Seite 80 0037400_1ST_de_aktuell_mst.docx Safetytest GmbH 1ST_Menü_D_12.2017 Seite 80 von 96...
-
Seite 81: Iea (Ersatzableitstrommessung)
0037400_1ST_de_aktuell_mst.docx 17.2.1.3 Iea (Ersatzableitstrommessung) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 81 von 96... -
Seite 82: Id (Differenzstrommessung)
0037400_1ST_de_aktuell_mst.docx 17.2.1.4 ID (Differenzstrommessung) Bei Netz-Ein wird der Hinweis eingeblendet Safetytest GmbH 1ST_Menü_D_12.2017 Seite 82 von 96... -
Seite 83: Ib (Berührungsstrommessung)
0037400_1ST_de_aktuell_mst.docx 17.2.1.5 IB (Berührungsstrommessung) Die Messung Berührungsstrom SSK wird nur bei eingeblendet, wenn die Schweißgeräteoption aktiviert ist. Der Hinweis auf Netzspannung wird eingeblendet. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 83 von 96... -
Seite 84: U So (Spannungsmessung)
0037400_1ST_de_aktuell_mst.docx 17.2.1.6 U So (Spannungsmessung) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 84 von 96... -
Seite 85: Temperaturmessung
Für diese Messung schließen Sie bitte den Fühler an einen geeigneten Temperaturmessadapter. Der Umwandlungsfaktor ist 1 mV/°C. 17.2.1.8 RCD (Option) Als Nennfehlerstrom wird Idn des RCDs eingestellt (10 mA, 30 mA, 100 mA, 300 mA, 500 Safetytest GmbH 1ST_Menü_D_12.2017 Seite 85 von 96... - Seite 86 Bei RCDs mit einem Nennstrom von 300 mA oder 500 mA ist die Auslösestromprüfung nicht möglich. Hinweis: Vor Beginn der Messung wird der RCD mit einem Strom von ca. 10% des Nennfehlerstromes beaufschlagt. Sollte er bei diesem Strom bereits auslösen, wird „Messfehler“ angezeigt. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 86 von 96...
-
Seite 87: U0 (Leerlaufspannungsmessung)
0037400_1ST_de_aktuell_mst.docx 17.2.1.9 U0 (Leerlaufspannungsmessung) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 87 von 96... - Seite 88 Die TRMS Messung ist eine Echt-Effektivwertmessung (AC + DC). Die PEAK Messung ist eine Messung hinter einem Spitzenwertgleichrichter. Die Schweißstromquelle wird mit einem variablen Widerstand von 5 kOhm bis 200 Ohm belastet. Der Maximalwert wird gespeichert, Safetytest GmbH 1ST_Menü_D_12.2017 Seite 88 von 96...
-
Seite 89: Ftest (Funktionstest)
0037400_1ST_de_aktuell_mst.docx 17.2.1.10 Ftest (Funktionstest) Nur mit der Option „Standby“ erscheint der Menüpunkt „Standby“ Funktionstest Stecker Funktionstest mit Zange ohne Netzspannungshinweis Der Zangenstromwandler muss um den entsprechenden Phasenleiter gelegt werden Safetytest GmbH 1ST_Menü_D_12.2017 Seite 89 von 96... - Seite 90 0037400_1ST_de_aktuell_mst.docx Phase 1 Phase 2 Phase 3 Alle Phasenleiter plus N Safetytest GmbH 1ST_Menü_D_12.2017 Seite 90 von 96...
- Seite 91 Mit der Taste „↓“ wird zwischen die Strommessung umgeschaltet zwischen L1, L2, L3 und der Differenzstrommessung (CDI). Standby Leistungsmessung nach Netzspannungshinweis. Die Standby Leistung kann bis zu einem Strom von 50 mA gemessen werden. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 91 von 96...
-
Seite 92: Abbruch Während Des Prüfablaufs
Abbruch während des Prüfablaufs Während der Messung kann mit der „Esc“ Taste abgebrochen werden (langer Druck). Ehe zurück zum Hauptmenü gesprungen wird, wird gefragt, ob die aktuelle Prüfung gespeichert werden soll. (Bei Abbruch steht standardmäßig „Nein“) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 92 von 96... -
Seite 93: Schnittstelle
Die Barcodeeingabe funktioniert nur in der Zeile Identnummerneingabe. Sonst ist die Schnittstelle im Slave Betrieb und fragt die Telegramme ab. In der Identnummerneingabe werden die Zeichen Im ASCII-Format übertragen. Die Eingabe wird mit CR abgeschlossen. Die Übertragungsgeschwindigkeit beträgt 19200 Baud. Safetytest GmbH 1ST_Menü_D_12.2017 Seite 93 von 96... -
Seite 94: Vde- Bzw. Önorm Öve Grenzwerte, Eu-Verordnung
Ers-Abl-Str. SK I/SK II berührbare, isolierte < 0,5 mA leitfähige Teile LN-So Differenzstrom ID SK I < 3,5 mA Je kW Heizleistung 1 mA bis max. 10 mA Kleinspannung < 60 V Safetytest GmbH 1ST_Menü_D_12.2017 Seite 94 von 96... - Seite 95 (nicht definiert) Annahme: Teile außer SSK < 0,5 mA Schweißgerät SSK < 10 mA Spannung U Schweißgerät Spitzenwert mit < (Annahme nach Belastung 200 Ω – 5 kΩ Typenschild + 15%) (max. 113 V) Safetytest GmbH 1ST_Menü_D_12.2017 Seite 95 von 96...
- Seite 96 IEPA So-AWTNAT Differenzstrom SK I < 0,5 mA (Geräteableitstrom) SK II < 0,1 mA EU-Verordnung 1275/2008 Messung Bedingung Grenzwert Standby Leistung Aus Zustand 0,5 W Bereitschaftszustand 0,5 W Bereitschaftszustand mit 1,0 W Statusanzeige Safetytest GmbH 1ST_Menü_D_12.2017 Seite 96 von 96...
