Rexroth SYNAX 200
4.3
Kurzbeschreibung PPC-P
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
Die PPC-R21.1 belegt im Modulträger einen Modulplatz, die PPC-R22.1
zwei Plätze. Die PPC-R kann in diesem Trägersystem bis zu 15 weitere
E/A-Module (RME02.2..., RMA02.2... bzw. RMC02.2...) betreiben.
Die Firmware bzw. Parameter der Steuerung befinden sich in dem
Programmiermodul PFM01.1. Das Programmiermodul PFM besitzt
Compact Flash Format.
Je nach Anwendung ist die PPC-R mit PC104 Modulen, z. B. für offene
Feldbusschnittstellen wie Profibus, DeviceNet, usw. bestückt.

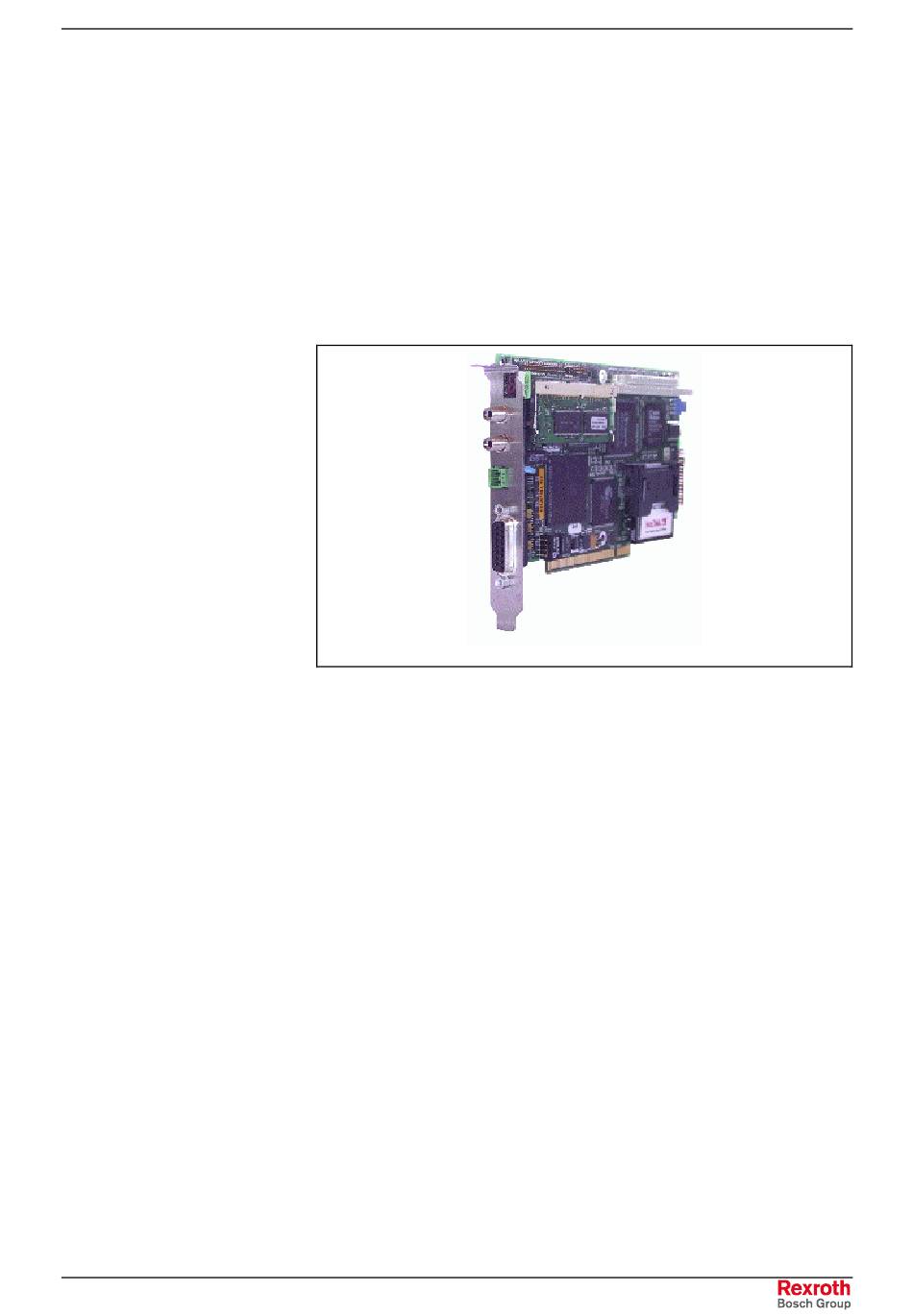

Abb. 4-6: PPC-P01.1
Die Steuerung PPC-P im PCI-Format wird direkt in einen PCI-Slot eines
PCs gesteckt. Die Karte unterstützt die "plug-and-play" Funktionalität, d.h.
die Zuweisung des Adressbereichs im PC erfolgt dynamisch. Jumper zur
Einstellung des Adressbereichs sind nicht nötig.
Die auf der Steuerung zur Verfügung stehende Schnittstelle ist nach
Rexroth Norm (SIS = Serielle Indramat Schnittstelle) voll beschaltet. Die
Art der Datenübertragung (Funktion) wird erst durch die jeweilige An-
wendung angewählt (RS232/RS422/RS485).
Diagnosen der Steuerung sind über das 7-Segment-Display ablesbar.
Die Firmware bzw. Parameter der Steuerung befinden sich in dem Pro-
grammiermodul PFM01.1. Das Programmiermodul besitzt Compact Flash
Format.
Je nach Anwendung ist die PPC-P mit PC104 Modulen, z. B. für offene
Feldbusschnittstellen wie Profibus, DeviceNet, usw. bestückt.
Steuerungskonfigurationen
4-5
