Rexroth SYNAX 200
Antriebspaket DKR
Dokumentation DKR02
Typenschlüssel DKR02.1
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
Antriebsregelgerät DKR02

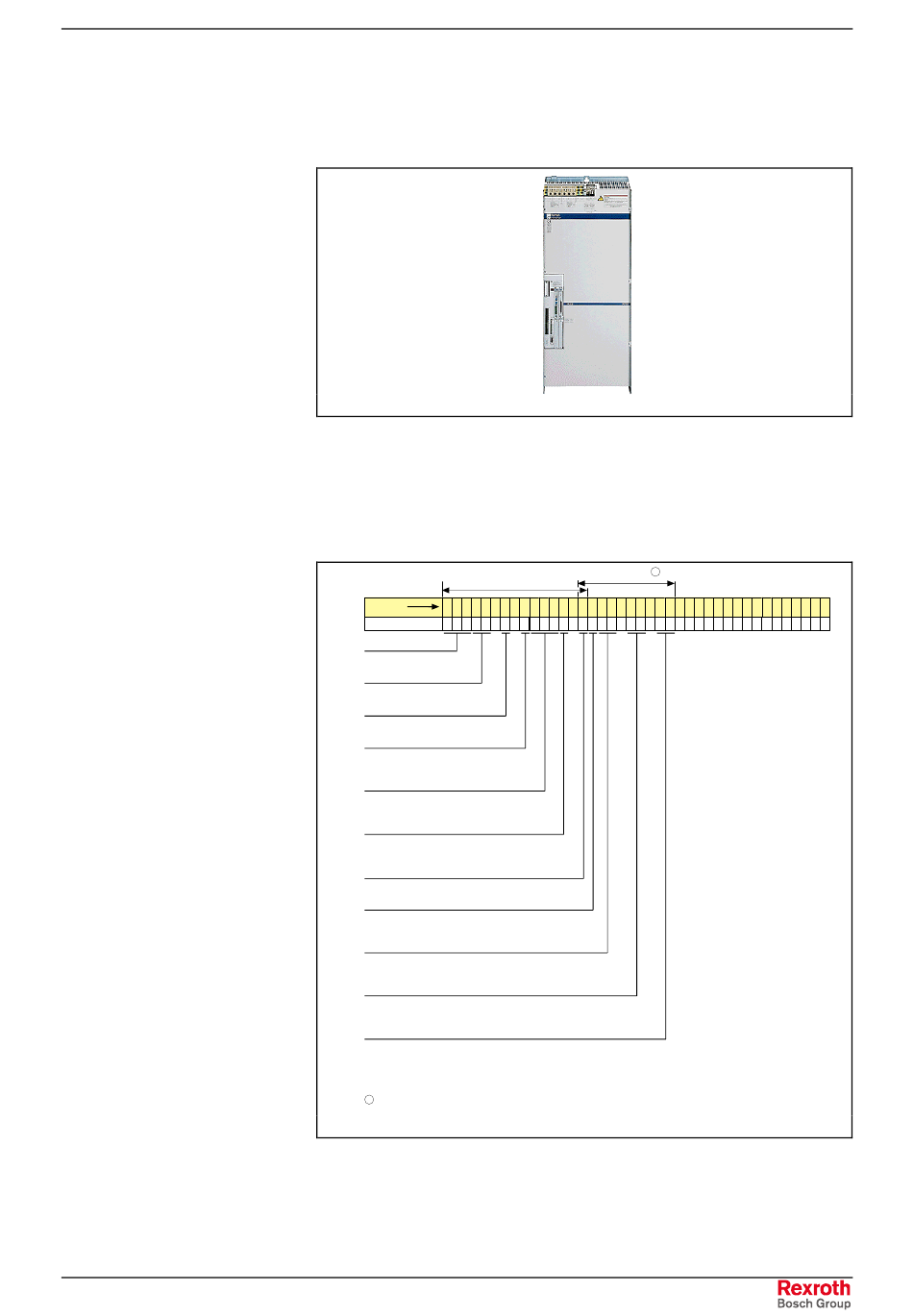

Abb. 6-167: DKR02
Beschreibung und technische Daten sind der Antriebsdokumentation
DOK-DIAX03-DKR********-PR02-DE-P zu entnehmen.
Kurztext-
Spalte
1 2 3 4
5
Beispiel:
D K R 0 2 . 1 - W 2 0 0 N - B E 0 2 - 0 0 - F W
1.
Produktgruppe
1.1
DKR . . . . . . . . = DKR
2.
Baureihe
2.1
2 . . . . . . . . . . . . . . . . . = 02
3.
Ausführung
3.1
1 . . . . . . . . . . . . . . . . . . . . . . . = 1
4.
Kühlart
4.1
Flüssig . . . . . . . . . . . . . . . . . . . . . = F
4.2
Luft (eingebauter Lüfter) . . . . . . . . = W
5.
Typenstrom
5.1
200 A . . . . . . . . . . . . . . . . . . . . . . . . = 200
5.2
300 A . . . . . . . . . . . . . . . . . . . . . . . . = 300
6.
Bleeder
6.1
mit Bleeder . . . . . . . . . . . . . . . . . . . . . . . . . = B
6.2
ohne Bleeder, Standard . . . . . . . . . . . . . . . . . = N
7.
Motorfeedback
7.1
Digitale Servo- und Resolverfeedback . . . . . . . . . . . = B
8.
Führungskommunikation
8.1
ANALOG interface . . . . . . . . . . . . . . . . . . . . . . . . = A
8.2
SERCOS interface . . . . . . . . . . . . . . . . . . . . . . . . . = E, T
9.
Funktionskennzahl
wird von Indramat festgelegt und dokumentiert.
9.1
z.B. 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . = 02
10.
Versionsnummer der Funktionskennzahl
wird von Indramat festgelegt und dokumentiert.
10.1 z.B. 0 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . = 00
11.
Firmware
11.1 Kennzeichnung, daß Firmware als separate Unterposition
bestellt werden muß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . = FW
Bemerkung:
gültige Konfiguration siehe BBS-Liste
1
"Markteinführung neuer Konfigurationen - DIAX";
Abb. 6-168: Typenschlüssel DKR02.1
Bestellunterlagen/Referenzlisten
Konfiguration 1
Grundgerät
1
2
6 7 8 9
0
1 2 3 4
5
6 7 8 9
0
1 2 3 4
6-85
3
4
5
6 7 8 9
0
1 2 3 4
5
6 7 8 9
0
