6-38
Bestellunterlagen/Referenzlisten
Kurzbeschreibung
R-IB IL 24 TEMP 2 RTD
Allgemeine technische Daten
Benennung
Eingänge
Anzahl
Anschlusstechnik
Sensortypen
Kennliniennormen
Kurzbeschreibung
R-IB IL AI 8/SF
Allgemeine technische Daten
Benennung
Eingänge
Anzahl
Anschlusstechnik
Eingangsbereiche
Rexroth Inline - Analoge Eingänge R-IB IL 24 TEMP 2
RTD

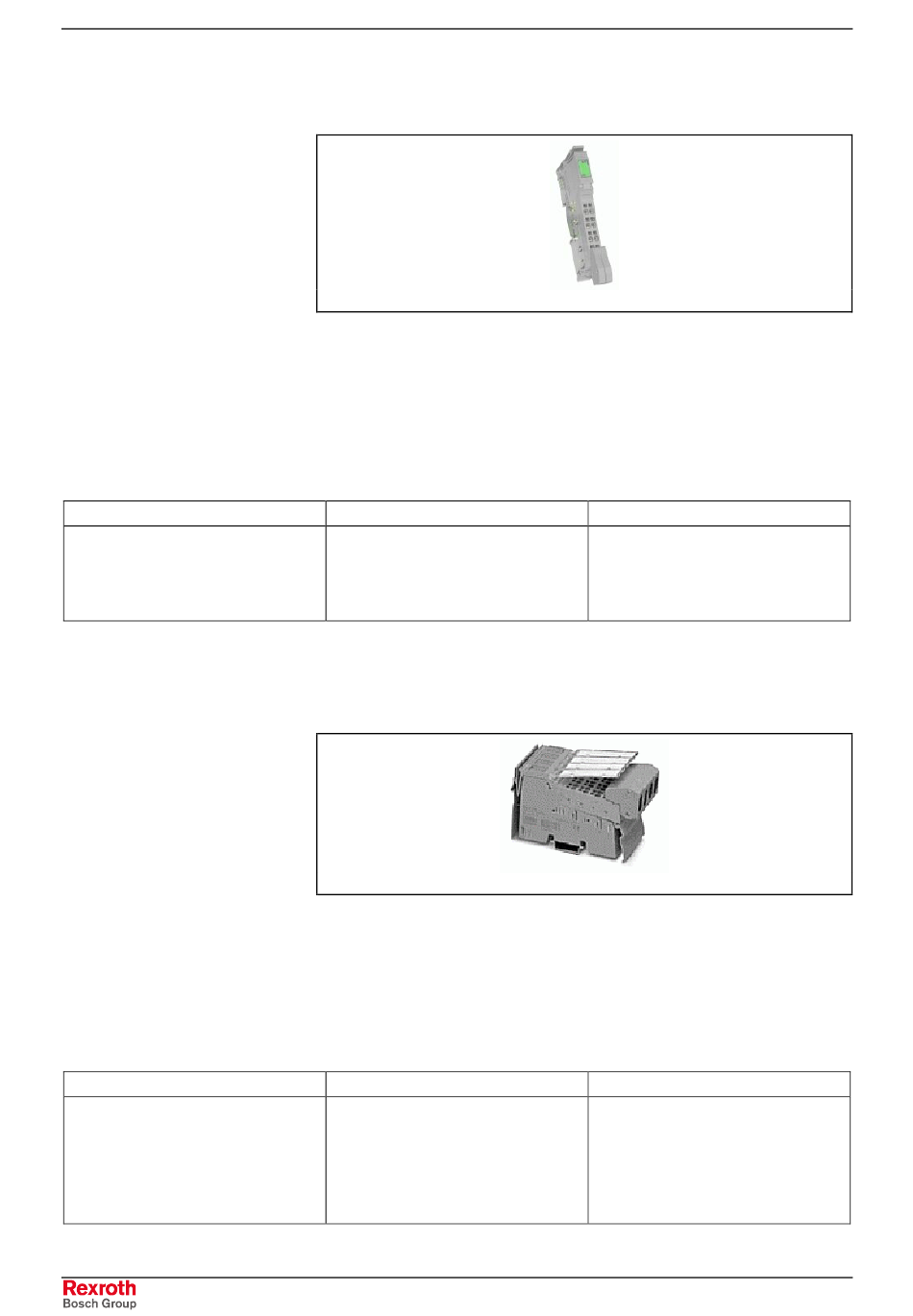

Abb. 6-86: Analoge Eingänge R-IB IL 24 TEMP 2 RTD
Diese Analog – Klemme stellt zwei analoge Signaleingänge zum An-
schluss von resistiven Temperatursensoren in 2-, 3- und 4-Leiter An-
schlusstechnik zur Verfügung.
Wert
2, für resistive Temperaturmessung
2-, 3-, 4-Leiter
Pt, Ni, Cu, KTY
nach DIN, nach SAMA
Abb. 6-87: Technische Daten R-IB IL 24 TEMP 2 RTD
Rexroth Inline - Analoge Eingänge R-IB IL AI 8/SF
Abb. 6-88: Analoge Eingänge R-IB IL AI 8/SF
Diese Analog – Klemme stellt acht analoge Single-Ended-Signaleingänge
zum wahlweisen Anschluss von Strom- oder Spannungssignalen in 2-
Leiter Anschlusstechnik zur Verfügung.
Wert
8, single ended
2-Leiter
0-5V, +- 5V, 0-10 V, +- 10 V
0-25V, +- 25V, 0-50 V
0-20 mA, +-20 mA, 4-20 mA
0-40 mA, +-40 mA
Abb. 6-89: Technische Daten R-IB IL 24 AI 2/SF
Rexroth SYNAX 200
SG100017V01_NN,bmp
Bemerkung
geschirmte Sensorleitung
Bemerkung
geschirmt
Spannung
Strom
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
