Rexroth SYNAX 200
IndraDrive
DKR, Diax 04
EcoDrive 03
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
Inkrementalgeber mit Sinussignalen 1Vss
Alternativ kann auch über einen Inkrementalgeber mit Sinussignalen 1Vss
eine reale Leitachse angeschlossen werden.
Hinweis: Es dürfen nur Geber mit binären Strichzahlen (2
werden.
In diesem Fall ist die Geberoption EN2 zu verwenden.
In diesem Fall ist ein Geberinterface DLF zu verwenden.

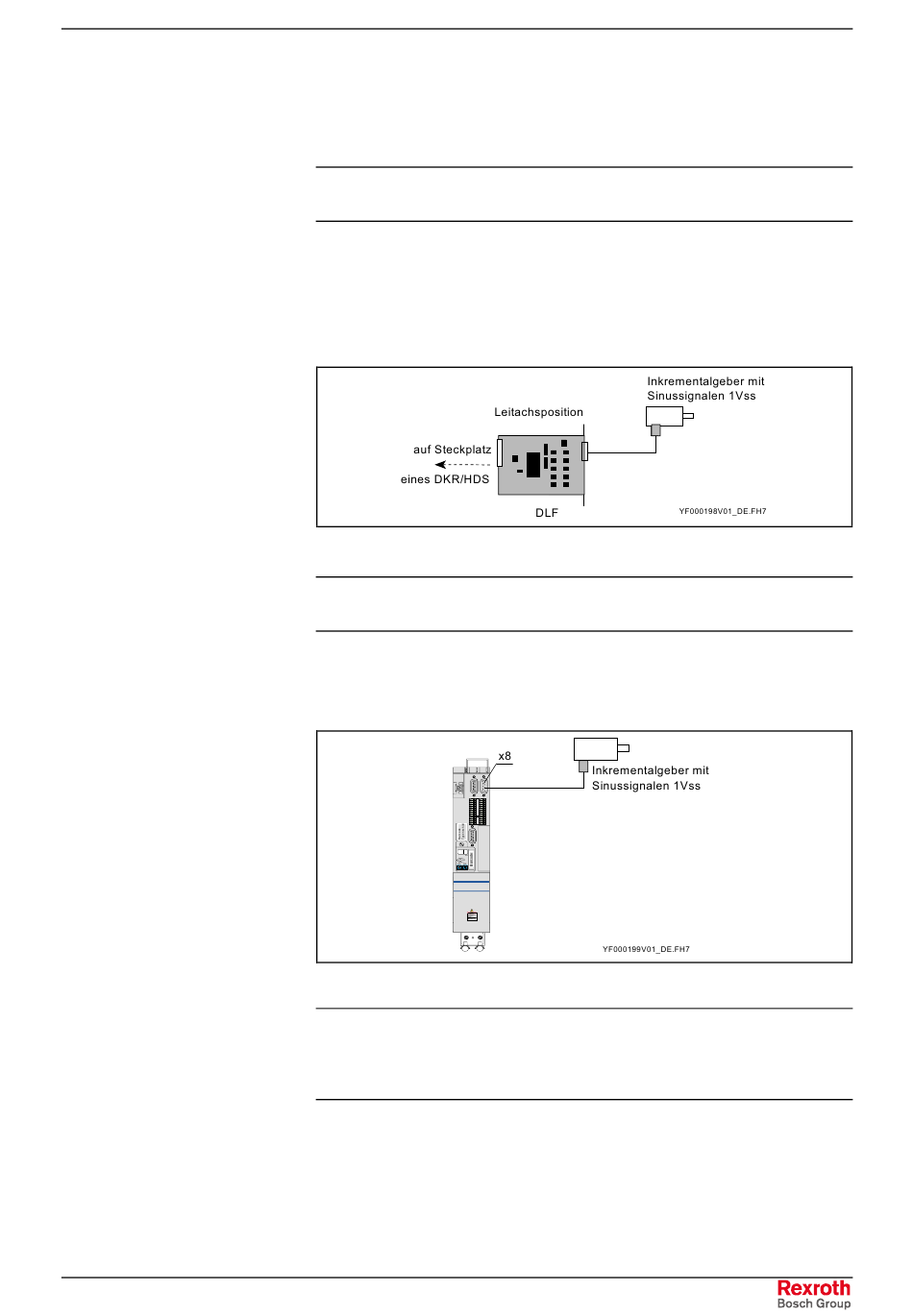

Abb. 5-60: Inkrementalgeber mit Sinussignalen 1Vss
Hinweis: Es findet keine Nullimpulsauswertung statt, d.h. die Leitachs-
position besitzt keinen absoluten Bezug.
Der Inkrementalgeber mit Sinussignalen 1Vss wird an das Geber 2 -
Interface X8 angeschlossen.
Abb. 5-61: Inkrementalgeber mit Sinussignalen 1Vss
Hinweis: Bei EcoDrive 03 ist die Auswertung des Nullimpulses para-
metrierbar. Wird der Nullimpuls ausgewertet, so ändert sich
bei Erfassung des Nullimpulses die Leitachsposition schlagar-
tig. Dies ist bei der Applikation zu berücksichtigen.
Antriebskonfigurationen
n
) eingesetzt
5-41
