Rexroth SYNAX 200
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
Inbetriebnahme-Hilfsmittel (SynTop, DOLFI)
RS485-Anschluss der PPCs
PPC-R22.1
H1
S1
U1
S2
H2
RESET
DIST
TX
RX
U2
U3
U4
X1
X10
X16
Q1
Q2
I1
I2
I3
24Ve
0Ve
Bb
Bb
24V
0V

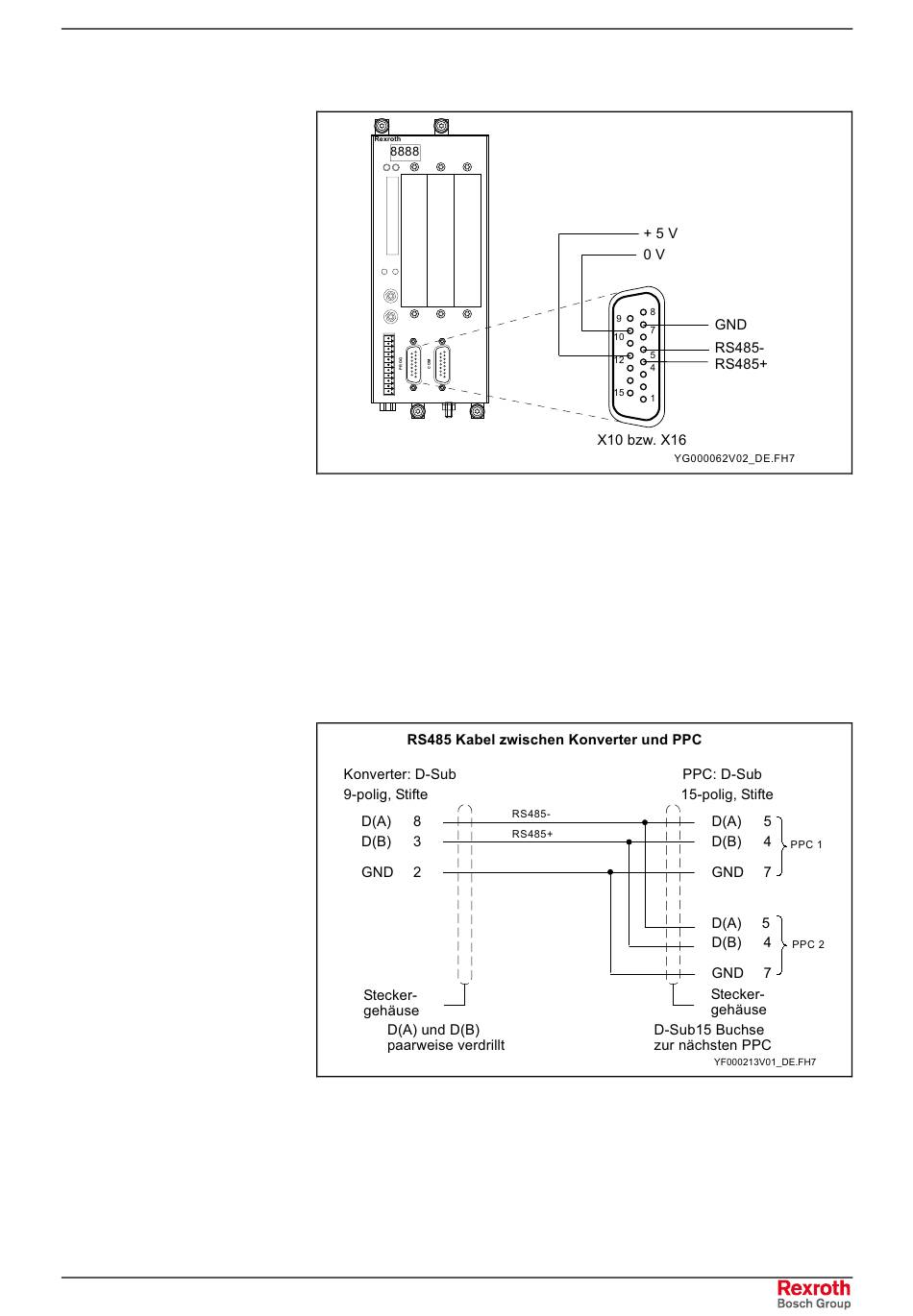

Abb. 8-8: RS485-Anschluss der PPC
RS485-Anschluss des Schnittstellenmoduls
Auf der RS485-Seite werden jeweils D(A) und D(B) paarweise verdrillt
verbunden und GND wird ebenfalls verbunden. Der Anschluss am
Schnittstellenmodul ist über Schraubklemmen oder über D-Sub 9 Stecker
(Buchse am Modul) möglich.
Steckerbelegung: D(A) Daten negativ Pin 8, D(B) Daten positiv Pin 3,
GND Pin2.
Abb. 8-9: RS485 Kabel zwischen Konverter und PPC
8-5
