Rexroth SYNAX 200
5.7
Beispiel
Steuerungskonfiguration
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
Die Rotationsstanze und der Falzapparat der Anlage nach Abb. 5-92 soll
mit dem SYNAX 200-System ausgerüstet werden.

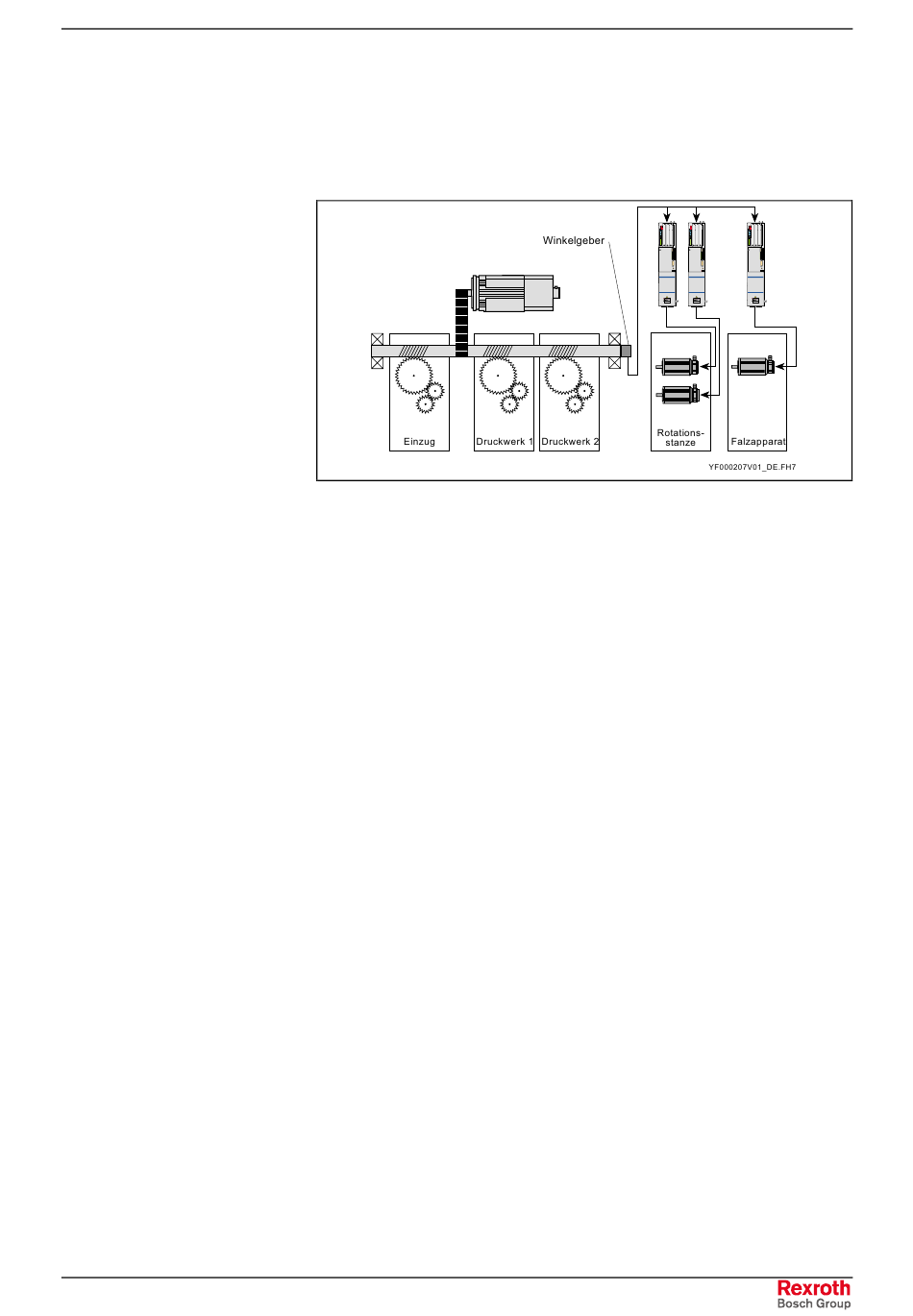

Abb. 5-92: Druckmaschine teilweise mit Einzelantrieben ausgerüstet
Als Steuerung wird eine PPC-R mit 3 Steckplätzen verwendet. Ein Steck-
platz der PPC-R ist mit der ARCNET- und PPC-Verbund-Baugruppe
belegt (DAQ).
Als E/A wird ein Eingangsmodul RME mit 16 Eingängen und ein Aus-
gangsmodul RMA mit 16 Ausgängen verwendet.
Als Aufnahme für die Steuerung und die E/A-Module wird ein Modulträger
mit 4 Steckplätzen verwendet.
Bestelltext für Steuerungskonfiguration
Pos. 1
Steuerung
Pos. 1.1 zugehörige Firmware
Pos. 2
Eingangsmodul
Pos. 3
Ausgangsmodul
Pos. 4
Baugruppenträger
Antriebskonfigurationen
PPC-R02.2N-N-Q1-NN-NN-FW
FWA-PPCR0*-SY*-12VRS-D0-XXXXXX
RME02.2-16-DC024
RMA02.2-16-DC024-200
RMB02.2-04
