5-34
Antriebskonfigurationen

Antrieb mit Linearmotor und absoluter Positionserfassung

Merkmale:
IndraDrive
• absolute Positionserfassung über externen Linearmaßstab mit EnDat-
Schnittstelle
• Direktantrieb
• höchste erreichbare statische und dynamische Genauigkeit
• hohe erreichbare Beschleunigung bis über 100 m/s²
Verwendbare Motoren
• MLF
• LAF
DKR
• LSF
• LAF
Diax 04
• LSF
Antriebsbasiskonfiguration mit EN2-Option (IndraDrive)

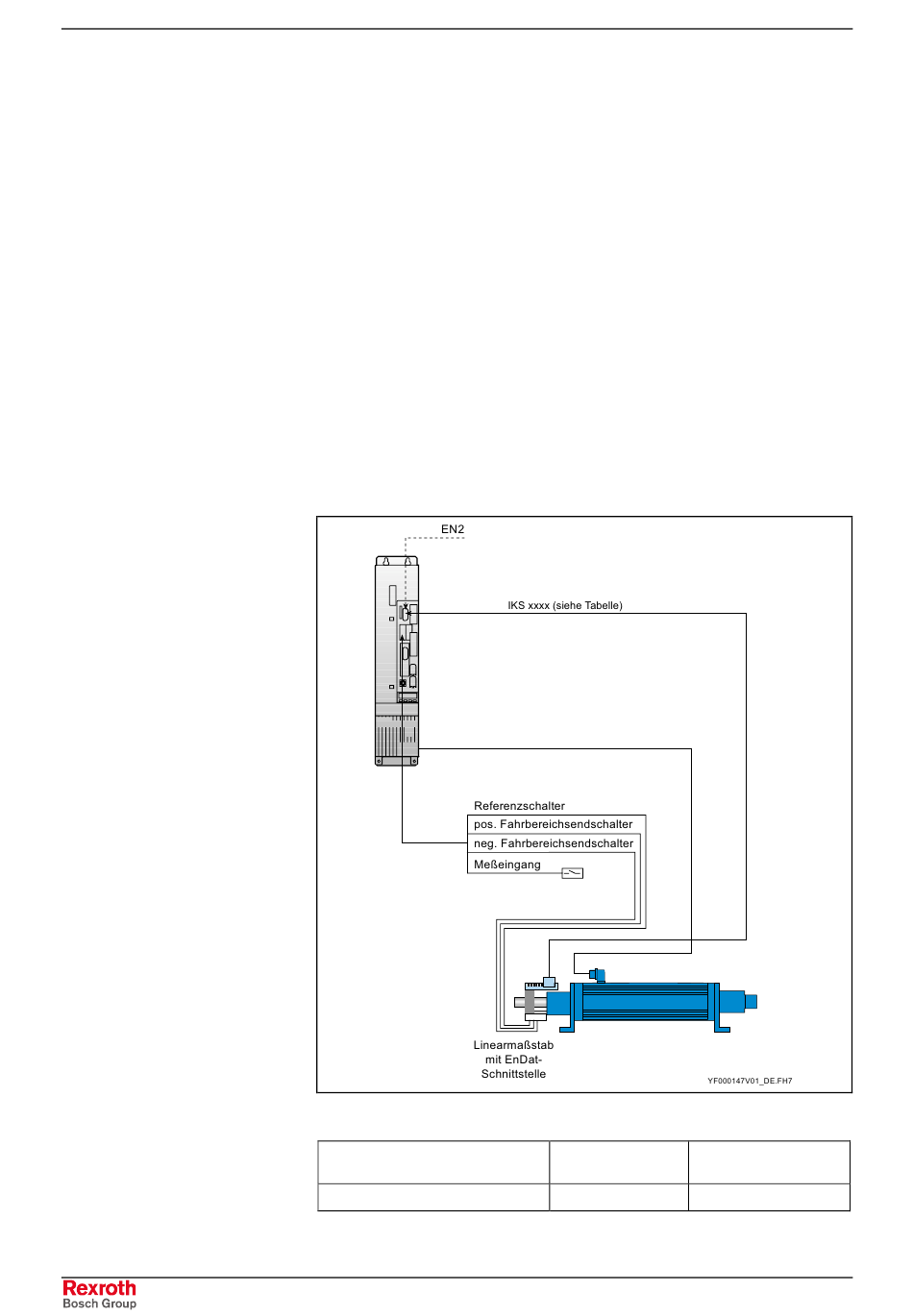

Abb. 5-51: Antrieb mit Linearmotor und absoluter Positionserfassung (IndraDrive)
Gebertype
EnDat-Geber (EnDat 2.1, 5 Volt)
Abb. 5-52: Geberkabel an EN2-Optionssteckplatz
Rexroth SYNAX 200
gerader Stecker gewinkelter Stecker
am IndraDrive am IndraDrive
IKS4038 -
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
