8-2
Inbetriebnahme-Hilfsmittel (SynTop, DOLFI)
8.3
RS485-Anbindung
SynTop kann über eine RS485-Verbindung mit mehreren PPCs kommu-
nizieren.
Bis zu 20 PPCs können zusammengeschaltet werden (Treiberleistung der
RS485-Treiber der PPC). Werden in einem RS485-Verbund mehr PPCs
betrieben, so sind an geeigneten Stellen RS485-Repeater einzusetzen.

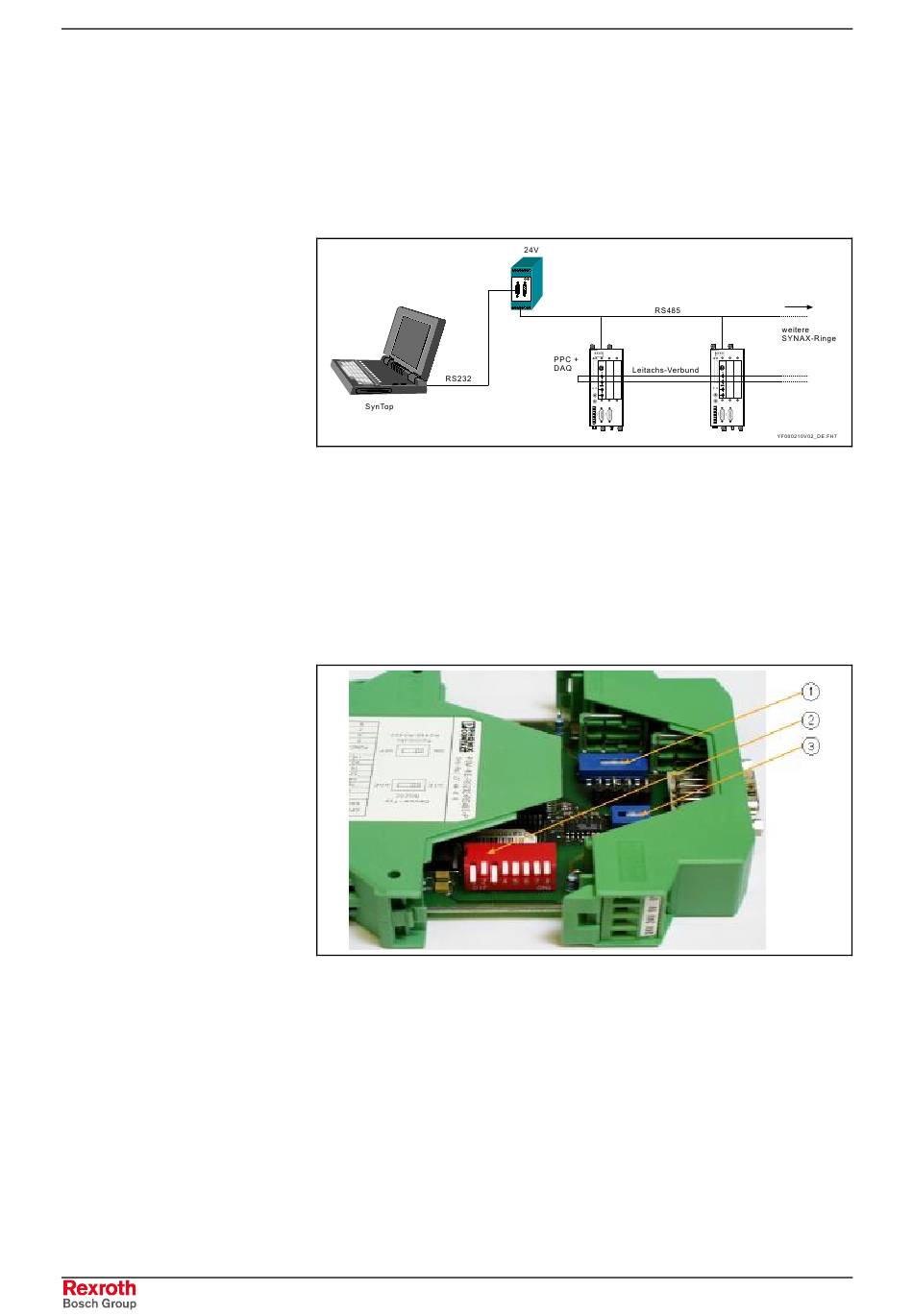

Abb. 8-3: RS485-Anbindung von SynTop an mehrere PPCs
Für den Anschluss des PCs an den RS485-Verbund wird ein Koppler von
RS485 auf RS232 benötigt.
Als Beispiel können hierfür die beiden Koppler Schnittstellenmodule PSM-
EG-RS232/RS485-P/2D bzw. PSM-ME-RS232/RS485-P von Phoenix
Contact dienen.
Schnittstellenmodul PSM-ME-RS232/RS485-P
Abb. 8-4: Schnittstellenmodul PSM-ME-RS232/RS485-P
Schaltereinstellungen:
1. 180R Bus-End ON (nur an Busende)
2. Dipschalter 1 und 3 ON für Baudrate 19,2 alle anderen OFF
3. RS232 Device-Typ auf DTE
Mit dem Schalter 180R BUS-END können ein Abschlusswiderstand 180R
und je ein 470R gegen +5V und GND an den Busenden zugeschaltet
werden.
Die Spannungsversorgung des Schnittstellenmoduls erfolgt über 24 Volt.
Diese werden über die vorgesehenen Schraubklemmen angeschlossen.
Rexroth SYNAX 200
PPC-R22.1
PPC-R22.1
H1
H1
S1
S1
U1
U1
S2
H2
S2
H2
RESET
DIST
RESET
DIST
TX
TX
RX
RX
U2
U3
U4
U2
U3
U4
X1
X10
X16
X1
X10
X16
Q1
Q1
Q2
Q2
I1
I1
I2
I2
I3
I3
24Ve
24Ve
0Ve
0Ve
Bb
Bb
Bb
Bb
24V
24V
0V
0V
DOK-SYNAX*-SY*-12VRS**-PR01-DE-P
