Systemkonfiguration

E/A-Komponenten

Als E/A-Komponenten kommen
•
direkt an die Steuerung angeschlossene (on-board) E/As,
•
direkt an die Steuerung angeschlossene (lokale) E/As der Baureihe
RECO02 und
•
über Feldbus angeschlossene E/As der Baureihe Rexroth Inline bzw.
Rexroth Fieldline
zur Anwendung.
Lokale E/As (RECO02)
PPC-R22.1
H1
S1
U1
S2 H2
RESET DIST
TX
RX
U2 U3 U4
X1 X10 X16
Q1
Q2
I1
I2
I3
24Ve
0Ve
Bb
Bb
24V
0V

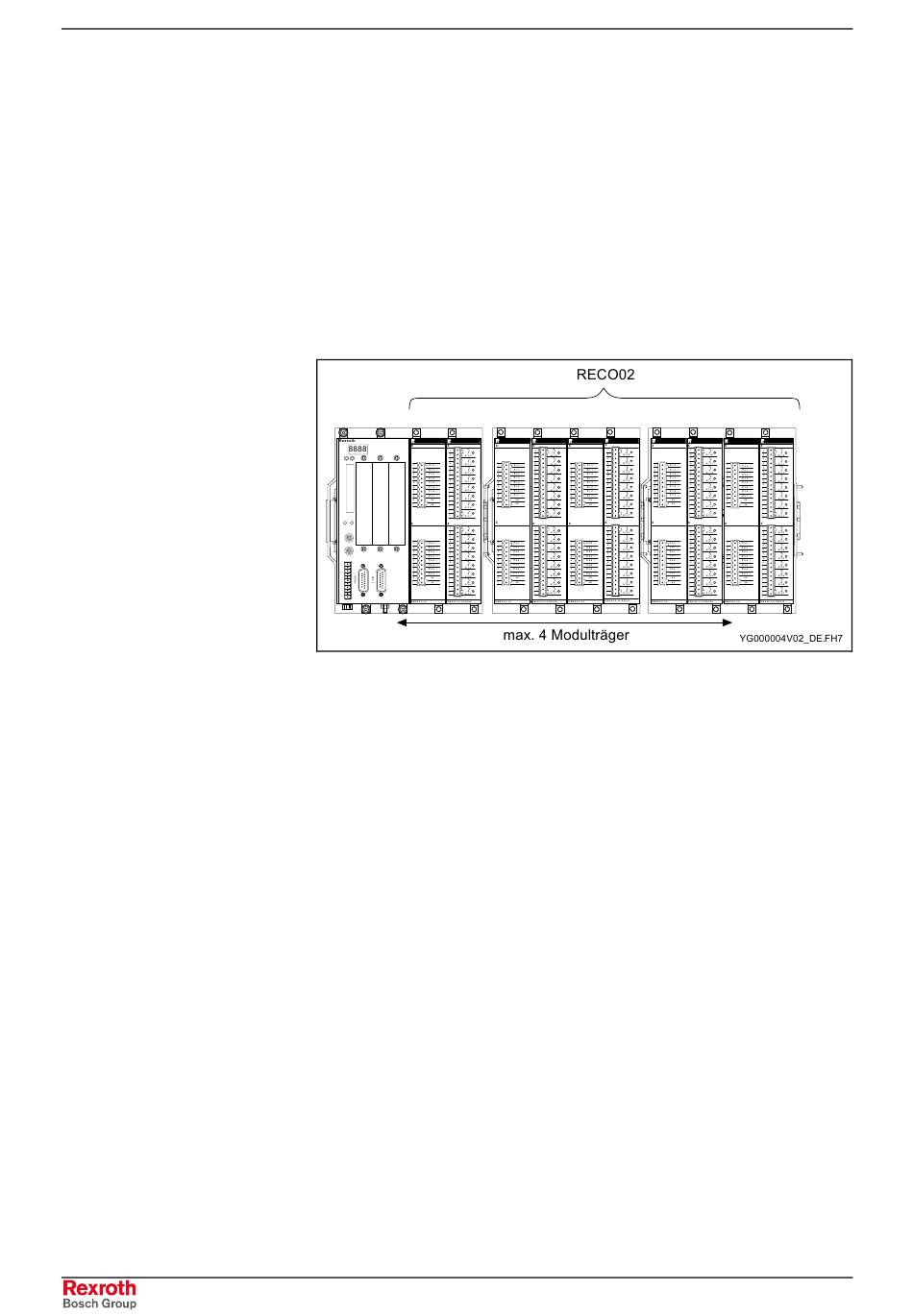

Abb. 1-4: RECO02
