5.6.4

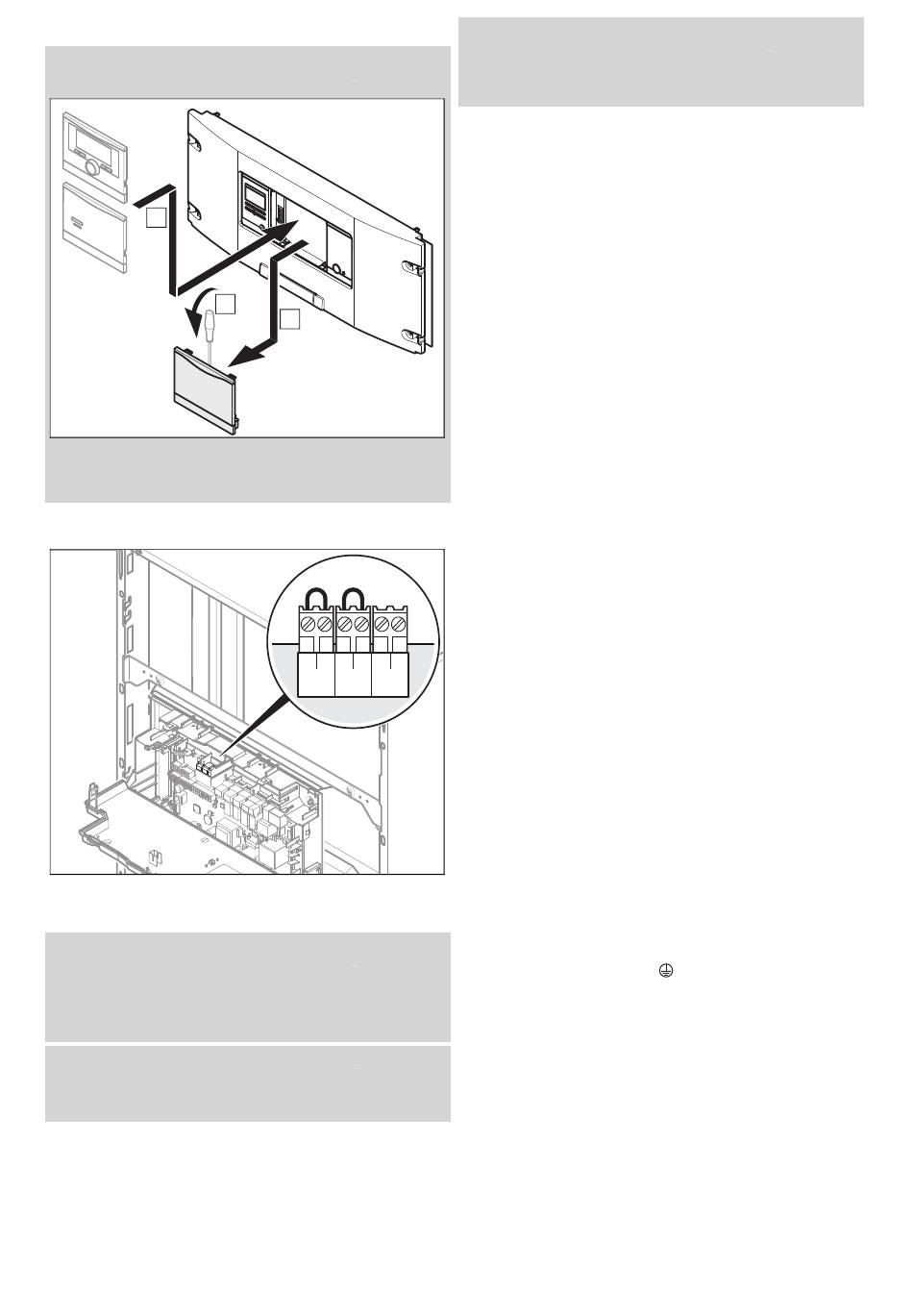

Regler im Schaltkasten installieren

Bedingung: Wenn Sie einen witterungsgeführten eBUS-Regler oder einen
raumtemperaturgeführten eBUS-Regler der Marke Vaillant anschließen:
C
A
▶
Installieren Sie den Regler im Schaltkasten.
▶
Überbrücken Sie den Stecker 24V=RT, wenn dies noch
nicht erfolgt ist.
5.6.5 Regler an die Elektronik anschließen
1. Öffnen Sie den Schaltkasten. (→ Seite 15)
2. Nehmen Sie die Verdrahtung vor. (→ Seite 16)
Bedingung: Wenn Sie einen witterungsgeführten eBUS-Regler oder einen
raumtemperaturgeführten eBUS-Regler anschließen:
▶
Schließen Sie den Regler am BUS-Stecker an.
▶
Überbrücken Sie den Stecker 24V=RT, wenn dies noch
nicht erfolgt ist.
Bedingung: Wenn Sie einen Niederspannungsregler (24 V) anschließen:
▶
Schließen Sie den Regler anstelle der Brücke am Ste-
cker 24V=RT an.
0020181577_06 Installations- und Wartungsanleitung
B
– +
Burner
24V=
off
RT BUS
Bedingung: Wenn Sie ein Sicherheitsthermostat für eine Fußbodenheizung
anschließen:
▶
Schließen Sie den Thermostaten anstelle des Neben-
schlusswiderstands am Stecker Burner off an.
3. Schließen Sie den Schaltkasten.
4. Um die Betriebsart Komfort der Pumpe (läuft perma-
nent) mit einem Mehrkreisregler auszulösen, stellen
Sie den Diagnosecode D.018 Betriebsart der Pumpe
(→ Seite 26) von Eco (3) (Pumpe läuft intermittierend)
auf Komfort (1).
5.6.6 Zusätzliche Komponenten anschließen
Sie können folgende Komponenten auswählen:
–
Warmwasser-Zirkulationspumpe
–
Externe Heizungspumpe
–
Speicherladepumpe (nicht aktiviert)
–
Dunstabzugshaube
–
Externes Magnetventil
–
Externe Störmeldung
–
Solarpumpe (nicht aktiv)
–
Fernbedienung eBUS (nicht aktiv)
–
Legionellenschutzpumpe (nicht aktiv)
–
Solarventil (nicht aktiv).

5.6.6.1 Zusatzrelais nutzen

1. Schließen Sie eine weitere Komponente über den
grauen Stecker auf der Leiterplatte direkt an das in-
tegrierte Zusatzrelais an.
2. Nehmen Sie die Verdrahtung analog zu dem
Abschnitt „Regler montieren (→ Seite 17)‟ vor.
3. Um die angeschlossene Komponente in Betrieb zu
nehmen, wählen Sie die Komponente über den Diag-
nosecode D.026 aus, siehe Diagnosecodes aufrufen
(→ Seite 26).
5.6.6.2 VR 40 (Multifunktionsmodul 2 aus 7) nutzen
1. Montieren Sie die Komponenten entsprechend der
jeweiligen Anleitung.
2. Wählen Sie für die Ansteuerung des Relais 1 auf dem
Multifunktionsmodul D.027 (→ Seite 26).
3. Wählen Sie für die Ansteuerung des Relais 2 auf dem
Multifunktionsmodul D.028 (→ Seite 26).
5.6.6.3 Zirkulationspumpe bedarfsgerecht
ansteuern
1. Verbinden Sie das Anschlusskabel des externen Tas-
ters mit den Klemmen 1
steckers X41, der dem Regler beigepackt ist.
2. Stecken Sie den Randstecker auf den Steckplatz X41
der Leiterplatte.
3. Drücken Sie den externen Taster, um die Zirkulations-
pumpe 5 Minuten laufen zu lassen.
(0) und 6 (FB) des Rand-
17
