Installation und Montage
optoCONTROL 2600
5.3

Montage des Controllers

Der Controller kann mit vier Schrauben M4 (nicht im Lieferumfang) auf einer ebenen Monta-
geplatte befestigt werden. Der Controller kann in beliebiger Einbaulage montiert werden.
i
Achten Sie auf ausreichenden Platz für die Steckverbinder und die Kabel.

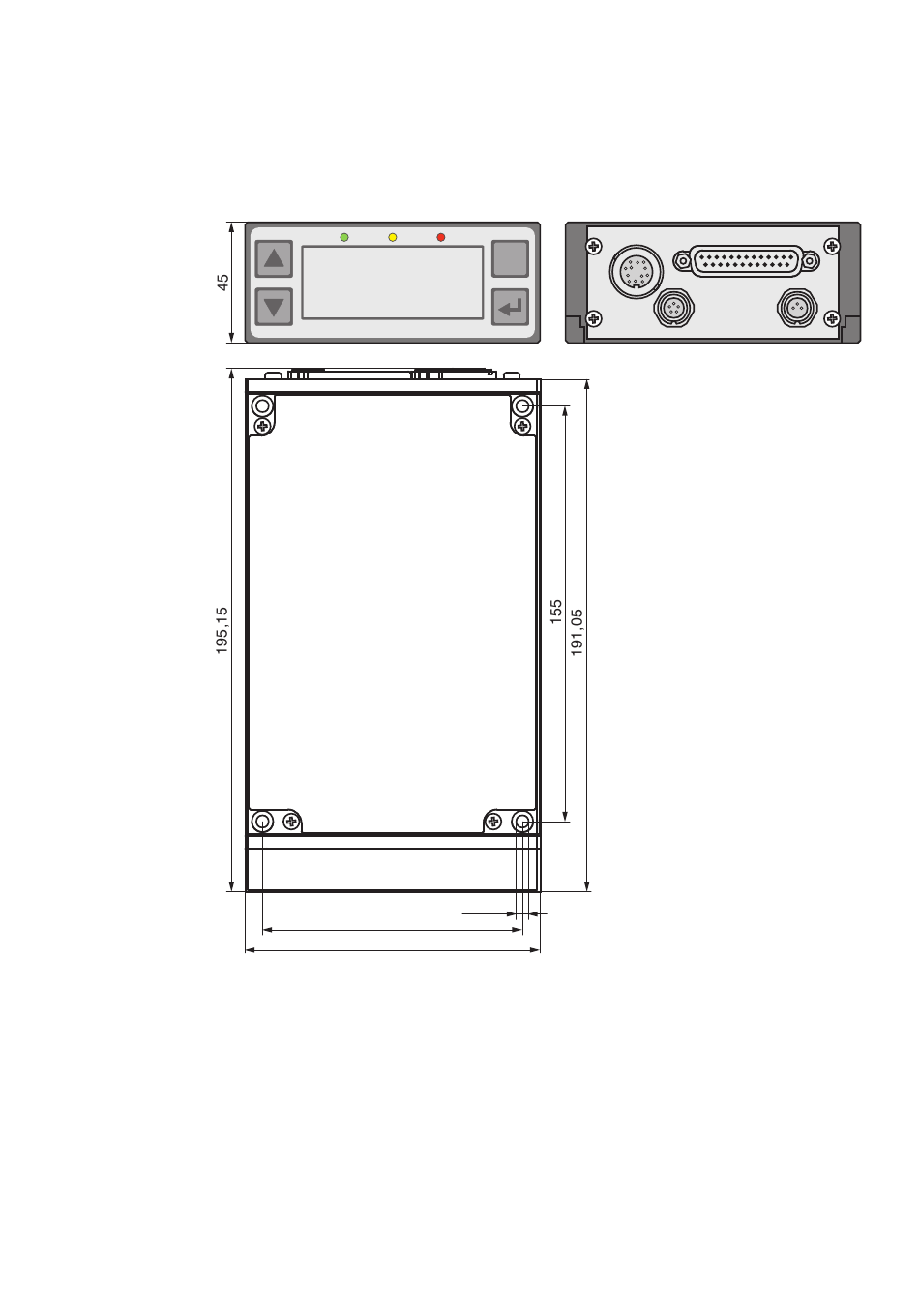

Abb. 17 Maßzeichnung Controller
Abmessungen in mm
i
Lichtquelle und Empfänger sind dem jeweiligen Controller durch die Seriennummer
zugeordnet und dürfen nicht vertauscht werden!
Minimale Kabelbiegeradien
Signalausgangskabel SCA2500 bzw. SCD2500
Dauerflexibel: 96 mm
ESC
Ø4,6
97
110
festverlegt: 40 mm
Seite 18
