Bedienung, Betrieb
Kante hell - dunkel: (EDGEHL)
Werkseinstellung.
Messung zwischen erster Hell-
Dunkel-Kante und Zeilenende.
Kante dunkel - hell: (EDGELH)
Messung zwischen Zeilenanfang
und erster Dunkel-Hell-Kante.
Durchmesser/Breite: (DIA)
Messung zwischen erster Hell-
Dunkel-Kante und letzter Dun-
kel-Hell-Kante.
Spalt: (GAP)
Messung zwischen erster
Dunkel-Hell-Kante und darauf
folgender Kante.
Segment: (SEG 2 4)
Messung zwischen 2
(von max. 80) beliebig
wählbaren Kanten,
auch ab Null möglich.
Multisegment: (MULTISEG)
Messung von bis zu 4 beliebig
wählbaren Segmenten. Ausgabe
der Messwerte nacheinander
über den Digitalausgang.
Keine Analogausgabe!

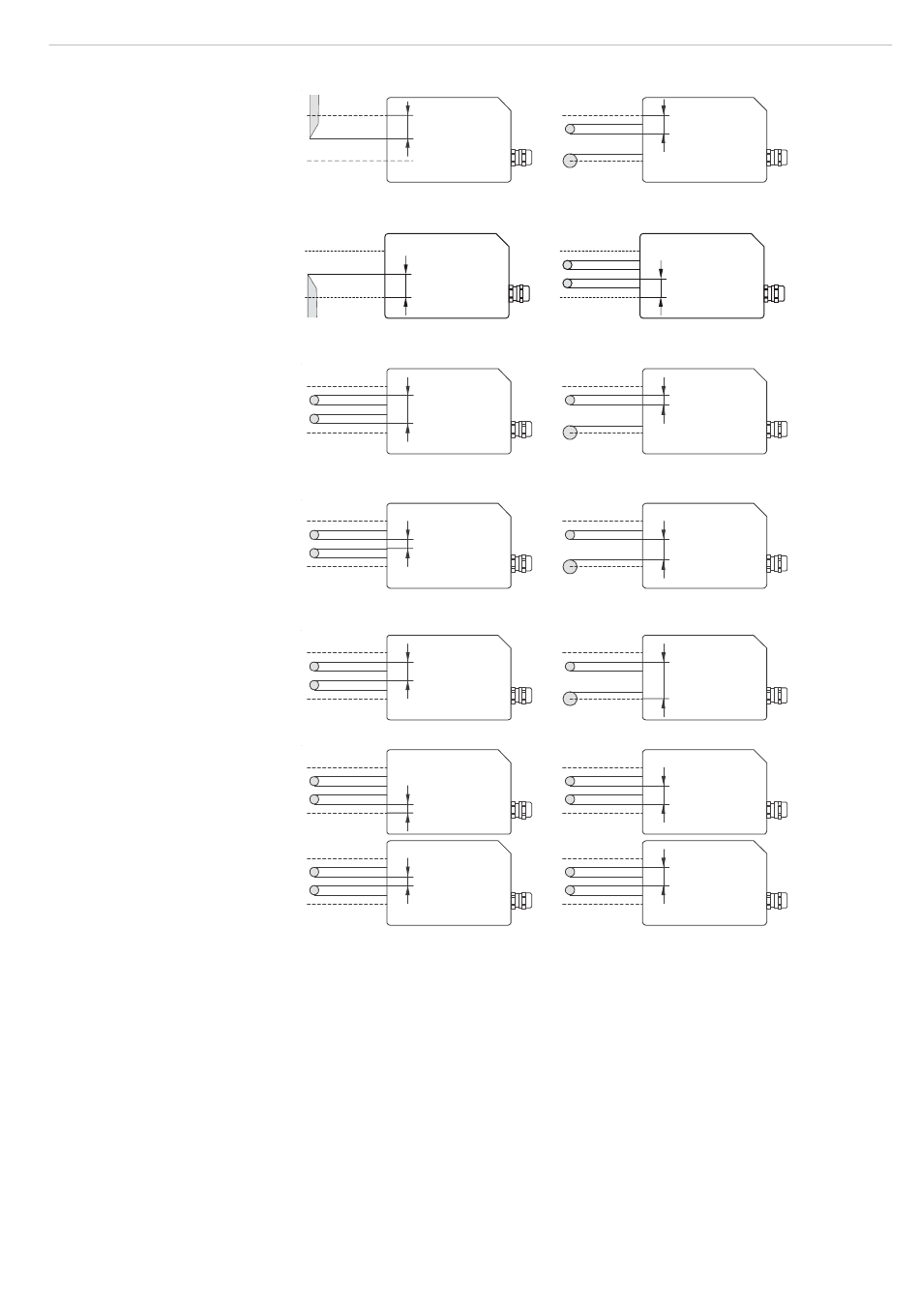

Abb. 29 Messprogramme (Standardprogramme)
optoCONTROL 2600
Zeilenende
Zeilenanfang
4
2
1. Segment
1
0
3. Segment
3
2
3
0
2. Segment
3
1
4
2
4. Segment
