Installation und Montage
optoCONTROL 2600
ø8
ø4,5
ø3K7

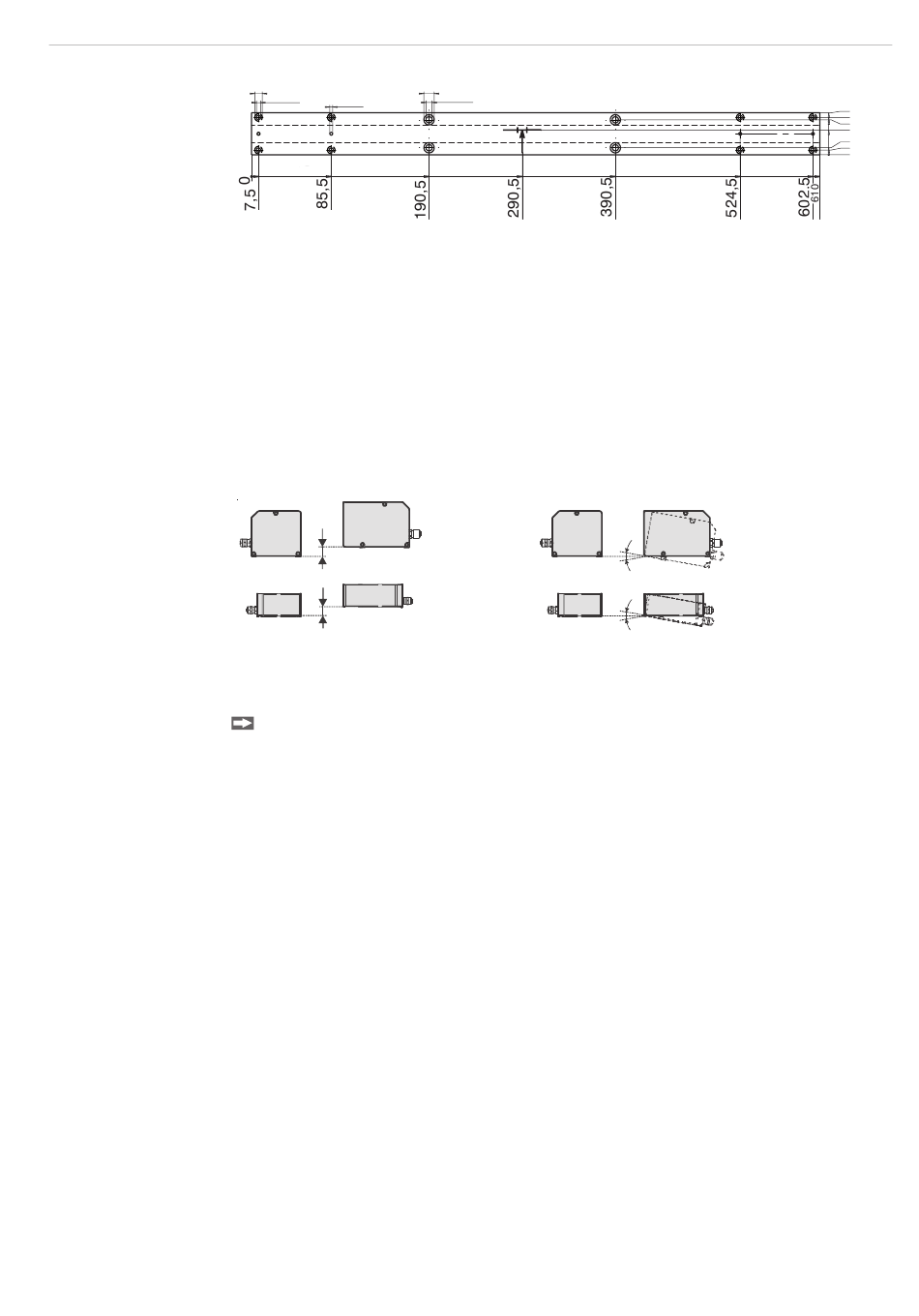

Abb. 15 Maßzeichnung Montageschiene, Option 209
Abmessungen in mm
i
Lichtquelle und Empfänger müssen zueinander mittels Videosignal ausgerichtet wer-
den.
Bei der freien Montage der Sensorkomponenten Lichtquelle und Empfänger ist zunächst
auf die genaue Ausrichtung der Gehäusekanten zueinander zu achten. Die Gehäusekanten
müssen auf einer Ebene liegen.
Die Winkelabweichung darf maximal 0,25 ° betragen Zur Ausrichtung sind Anschlagwinkel
oder Schiene geeignete Hilfsmittel.
Toleranzen für das maximale Verschieben und Verkippen von Lichtquelle und Empfänger
während der Montage. Die folgenden Abbildungen zeigen den zulässigen Fehlerbereich:
0,5 mm
0,5 mm
Offset: Maximum 0,5 mm
Abb. 16 Zulässige Justagefehler
Verbinden Sie Lichtquelle und Empfänger mit dem Controller.
Zur exakten Justage bzw. Feinausrichtung von Lichtquelle und Empfänger benützen Sie
bitte das
Videosignal, siehe
ø11
ø6,6
Tilt: Maximum 0,25 °
6.3.4.
max. ±0,25 °
max. ±0,25 °
45
40
37,5
26,5
7,5
5
0
Seite 17
