5.3

Parallelschaltung mehrerer Aufnehmer

Nur Wägezellen mit abgeglichenem Ausgang (Nennkennwert und Ausgangs­
widerstand) sind zur Parallelschaltung geeignet. Wägezellen schalten Sie elek­
trisch parallel, indem Sie die gleichfarbigen Aderenden des Anschlusskabels
miteinander verbinden.
Wichtig
Die Überlastung einer einzelnen Wägezelle kann in diesem Fall nicht am Aus­
gangssignal erkannt werden.
Klemmenkasten (z. B. "VKK..." oder "VKEX" von HBM)

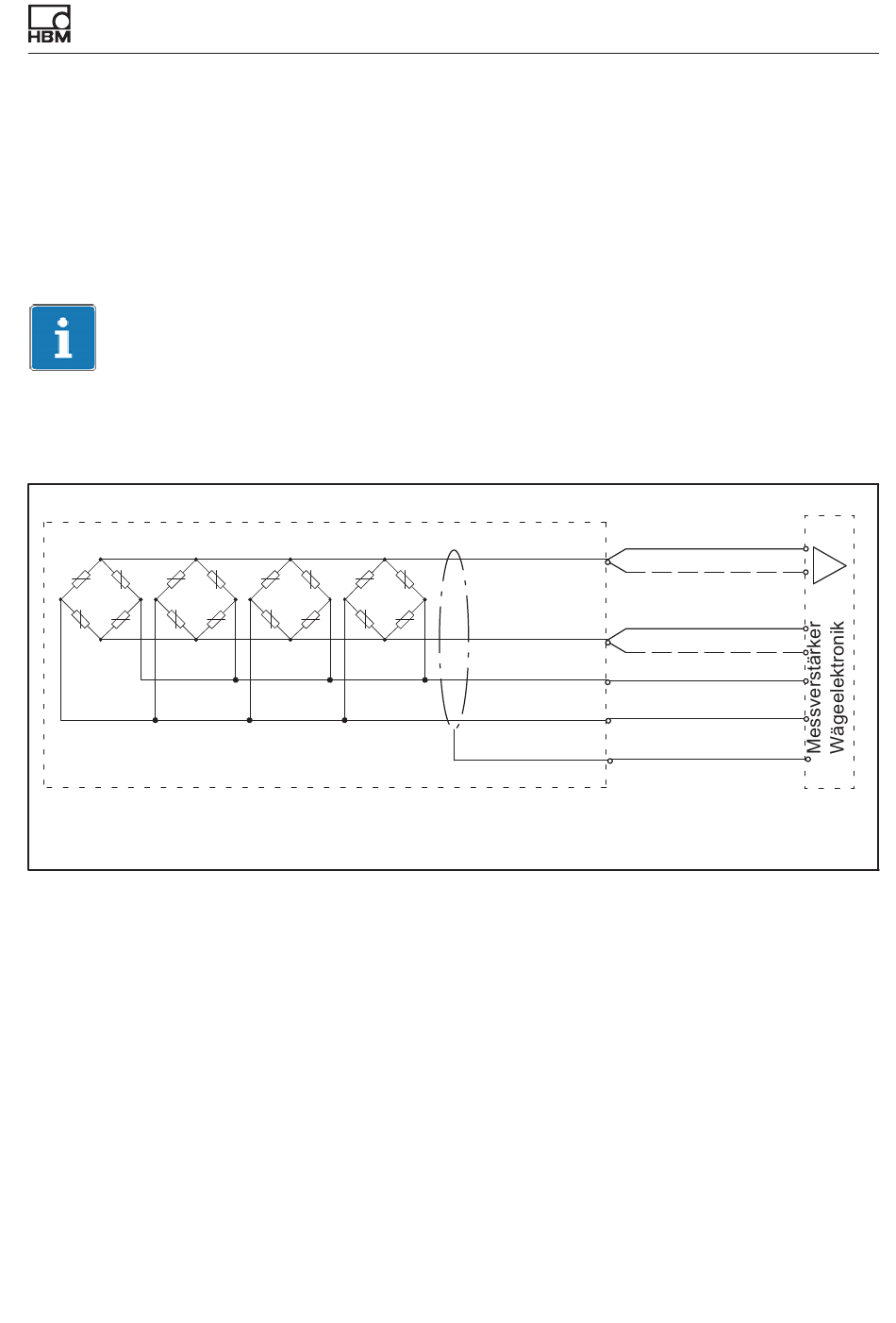

Abb. 5.3 Parallelschaltung mehrerer Aufnehmer
5.4 Kabelverlängerung und Kabelkürzung
Verwenden Sie nur abgeschirmte, kapazitätsarme Messkabel zur Verlänge­
rung. Achten Sie auf eine einwandfreie Verbindung mit geringem Übergangs­
widerstand.
Um volle Genauigkeit zu erhalten, sollte die Kabelverlängerung bis zur Folge­
elektronik in Sechsleitertechnik ausgeführt werden.
Die Wägezellen sind in Vierleitertechnik ausgeführt, eine Kürzung des Kabels
ist nicht zulässig.
RTN
A01153_03_Y00_01 HBM: public
Elektrischer Anschluss
(schwarz)
(blau)
(rot)
(weiß)
(gelb)
Kabelverlängerung
Speisung (+)
Fühler (+)
Speisung (-)
Fühler (-)
Signal (+)
Signal (-)
Schirm
