4.2.2 Anschluss und Erdung Prosonic Flow W und Prosonic Flow P
DN 15...65 (½...2½") mehradriges Kabel
Die Erdung des Prosonic Flow W/P DN 15...65 (½...2½") erfolgt über die
Kabelverschraubung.
7
1
6
3

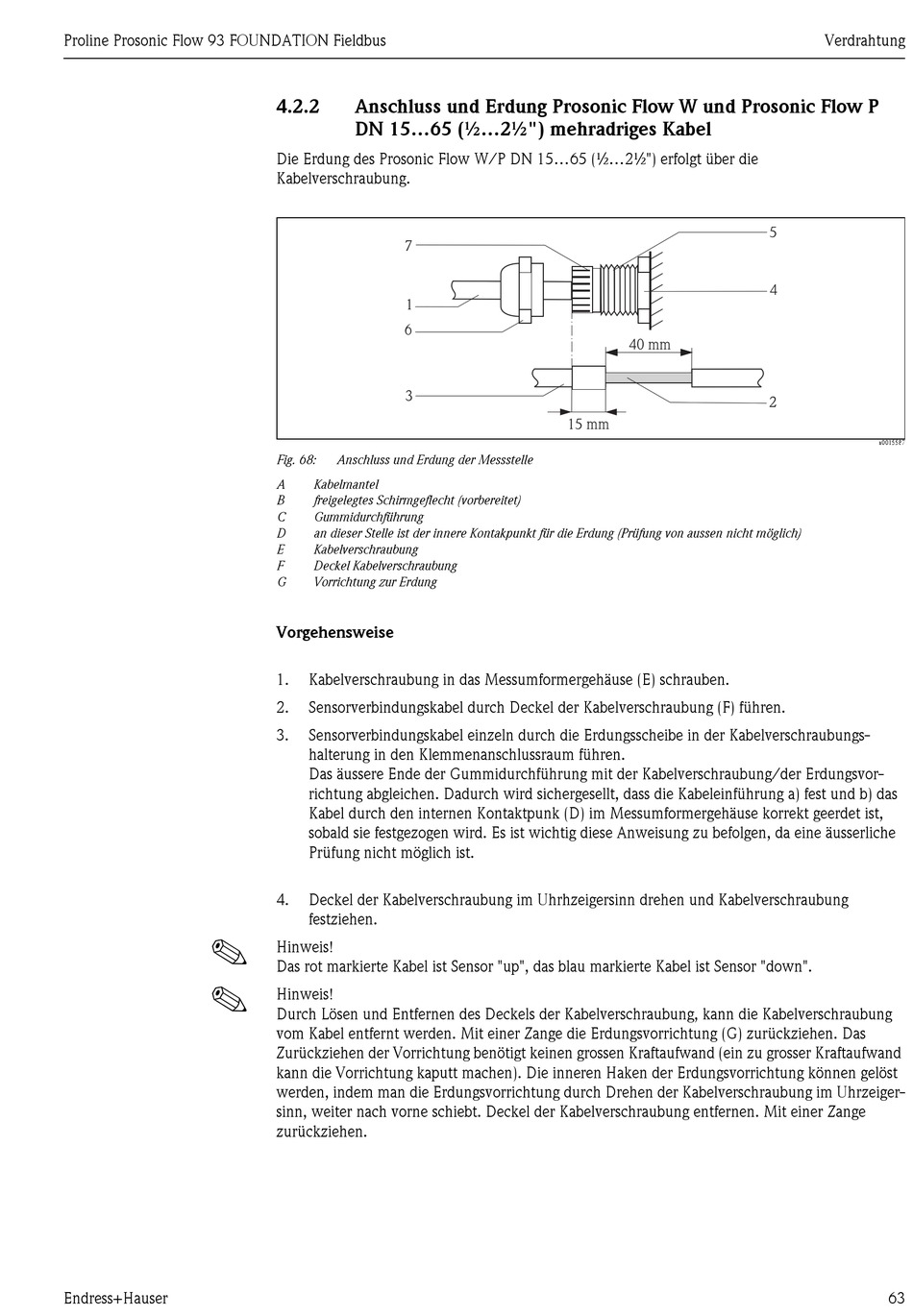

Fig. 68: Anschluss und Erdung der Messstelle
A Kabelmantel
B freigelegtes Schirmgeflecht (vorbereitet)
C Gummidurchführung
D an dieser Stelle ist der innere Kontakpunkt für die Erdung (Prüfung von aussen nicht möglich)
E Kabelverschraubung
F Deckel Kabelverschraubung
G Vorrichtung zur Erdung

Vorgehensweise

1. Kabelverschraubung in das Messumformergehäuse (E) schrauben.
2. Sensorverbindungskabel durch Deckel der Kabelverschraubung (F) führen.
3. Sensorverbindungskabel einzeln durch die Erdungsscheibe in der Kabelverschraubungs-
halterung in den Klemmenanschlussraum führen.
Das äussere Ende der Gummidurchführung mit der Kabelverschraubung/der Erdungsvor-
richtung abgleichen. Dadurch wird sichergesellt, dass die Kabeleinführung a) fest und b) das
Kabel durch den internen Kontaktpunk (D) im Messumformergehäuse korrekt geerdet ist,
sobald sie festgezogen wird. Es ist wichtig diese Anweisung zu befolgen, da eine äusserliche
Prüfung nicht möglich ist.
4. Deckel der Kabelverschraubung im Uhrhzeigersinn drehen und Kabelverschraubung
festziehen.
Hinweis!
Das rot markierte Kabel ist Sensor "up", das blau markierte Kabel ist Sensor "down".
Hinweis!
Durch Lösen und Entfernen des Deckels der Kabelverschraubung, kann die Kabelverschraubung
vom Kabel entfernt werden. Mit einer Zange die Erdungsvorrichtung (G) zurückziehen. Das
Zurückziehen der Vorrichtung benötigt keinen grossen Kraftaufwand (ein zu grosser Kraftaufwand
kann die Vorrichtung kaputt machen). Die inneren Haken der Erdungsvorrichtung können gelöst
werden, indem man die Erdungsvorrichtung durch Drehen der Kabelverschraubung im Uhrzeiger-
sinn, weiter nach vorne schiebt. Deckel der Kabelverschraubung entfernen. Mit einer Zange
zurückziehen.
40 mm
15 mm
Verdrahtung
