Montage
6.2

Einbau: Drip-off-Antenne PTFE 50 mm / 2"

6.2.1

Ausrichtung der Antennenachse

Antenne senkrecht auf die Produktoberfläche ausrichten.
Falls nötig kann durch eine variable Flanschdichtung (als Zubehör erhältlich) die Antenne
ausgerichtet werden.
Achtung:
Bei nicht senkrecht stehender Antenne kann die maximale Reichweite reduziert sein.
6.2.2

Radiale Ausrichtung der Antenne

Eine radiale Ausrichtung der Antenne ist nicht erforderlich, da durch den schmalen Abstrahl-
winkel die Polarisierung einen vernachlässigbaren Einfluss hat.

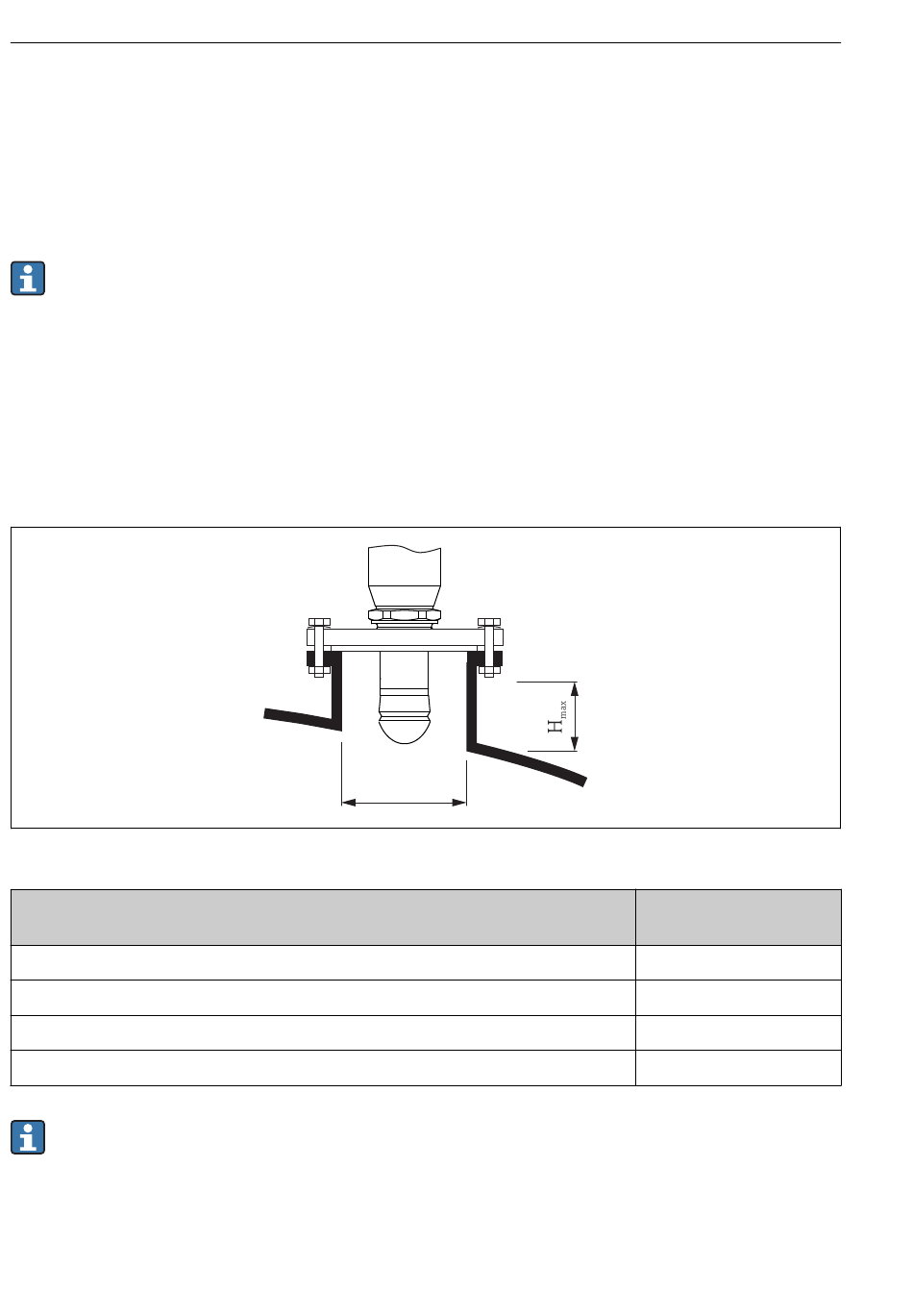

6.2.3 Hinweise zum Stutzen
Die maximale Stutzenlänge H
Stutzeninnendurchmesser D
min. 50 mm (2 in)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
Wenn die Antenne nicht aus dem Stutzen ragt, folgendes beachten:
• Das Stutzenende muss glatt und gratfrei sein. Wenn möglich sollte die Stutzenkante
abgerundet sein.
• Es muss eine Störechoausblendung durchgeführt werden.
• Bitte kontaktieren Sie Endress+Hauser für Anwendungen mit höheren Stutzen als in
der Tabelle angegeben.
20
hängt vom Stutzendurchmesser D ab:
max
øD
Micropilot FMR67 HART
A0032209
Maximale Stutzenhöhe
H
max
≤150 mm (6 in)
≤200 mm (8 in)
≤300 mm (12 in)
≤500 mm (20 in)
Endress+Hauser
