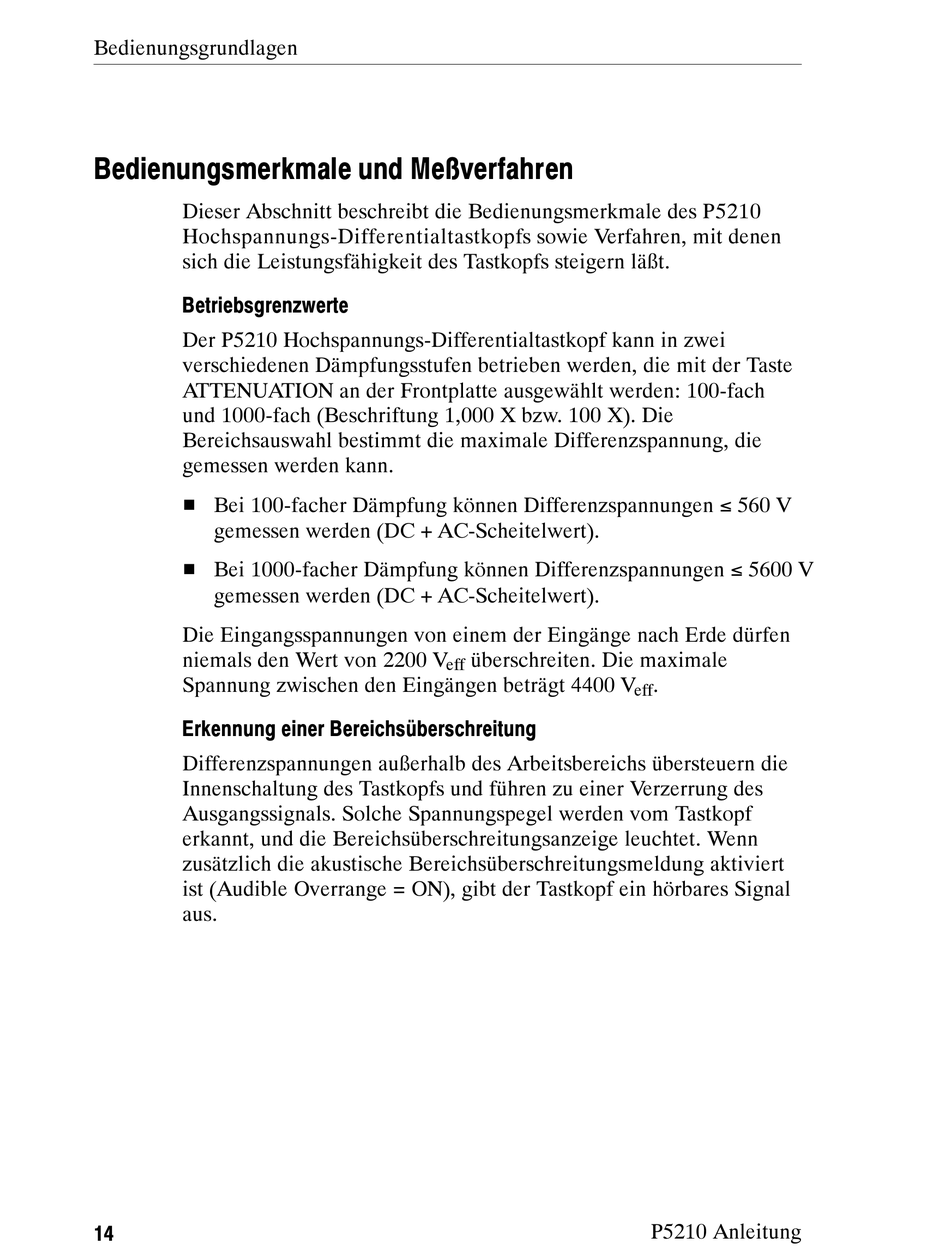

Bedienungsgrundlagen
Bedienungsmerkmale und Meßverfahren
Dieser Abschnitt beschreibt die Bedienungsmerkmale des P5210
Hochspannungs-Differentialtastkopfs sowie Verfahren, mit denen
sich die Leistungsfähigkeit des Tastkopfs steigern läßt.

Betriebsgrenzwerte

Der P5210 Hochspannungs-Differentialtastkopf kann in zwei
verschiedenen Dämpfungsstufen betrieben werden, die mit der Taste
ATTENUATION an der Frontplatte ausgewählt werden: 100-fach
und 1000-fach (Beschriftung 1,000 X bzw. 100 X). Die
Bereichsauswahl bestimmt die maximale Differenzspannung, die
gemessen werden kann.
H Bei 100-facher Dämpfung können Differenzspannungen ≤ 560 V
gemessen werden (DC + AC-Scheitelwert).
H Bei 1000-facher Dämpfung können Differenzspannungen ≤ 5600 V
gemessen werden (DC + AC-Scheitelwert).
Die Eingangsspannungen von einem der Eingänge nach Erde dürfen
niemals den Wert von 2200 V
Spannung zwischen den Eingängen beträgt 4400 V
Erkennung einer Bereichsüberschreitung
Differenzspannungen außerhalb des Arbeitsbereichs übersteuern die
Innenschaltung des Tastkopfs und führen zu einer Verzerrung des
Ausgangssignals. Solche Spannungspegel werden vom Tastkopf
erkannt, und die Bereichsüberschreitungsanzeige leuchtet. Wenn
zusätzlich die akustische Bereichsüberschreitungsmeldung aktiviert
ist (Audible Overrange = ON), gibt der Tastkopf ein hörbares Signal
aus.
14
überschreiten. Die maximale
eff
.
eff
