2. Installieren des Produkts
2.1 Aufstellungsort
Montieren Sie das Produkt an einem Ort, der folgenden
Anforderungen entspricht:
•
Stellen Sie das Produkt an einem Ort auf, der vor
Überflutungen geschützt ist.
•
Stellen Sie sicher, dass die Umgebungstemperatur innerhalb
der Grenzwerte liegt.
•
Installieren Sie das Produkt so nah wie möglich an den
angeschlossenen Pumpen, Sensoren und Zubehörteilen.
•
Das Produkt muss vor direkter Sonneneinstrahlung geschützt
werden.
•
Das Produkt muss leicht zugänglich sein.
•
Wir empfehlen, das Produkt in einem Schutzschrank oder
Gehäuse zu installieren, um es vor direktem Sonnenlicht und
Regen zu schützen.
•
Aufstellung im Gebäude: Das Produkt muss in einem gut
belüfteten Raum aufgestellt werden, um eine ausreichende
Kühlung aller Komponenten sicherzustellen.
2.2 Mechanische Installation
2.2.1 Montieren des Steuergeräts
1.

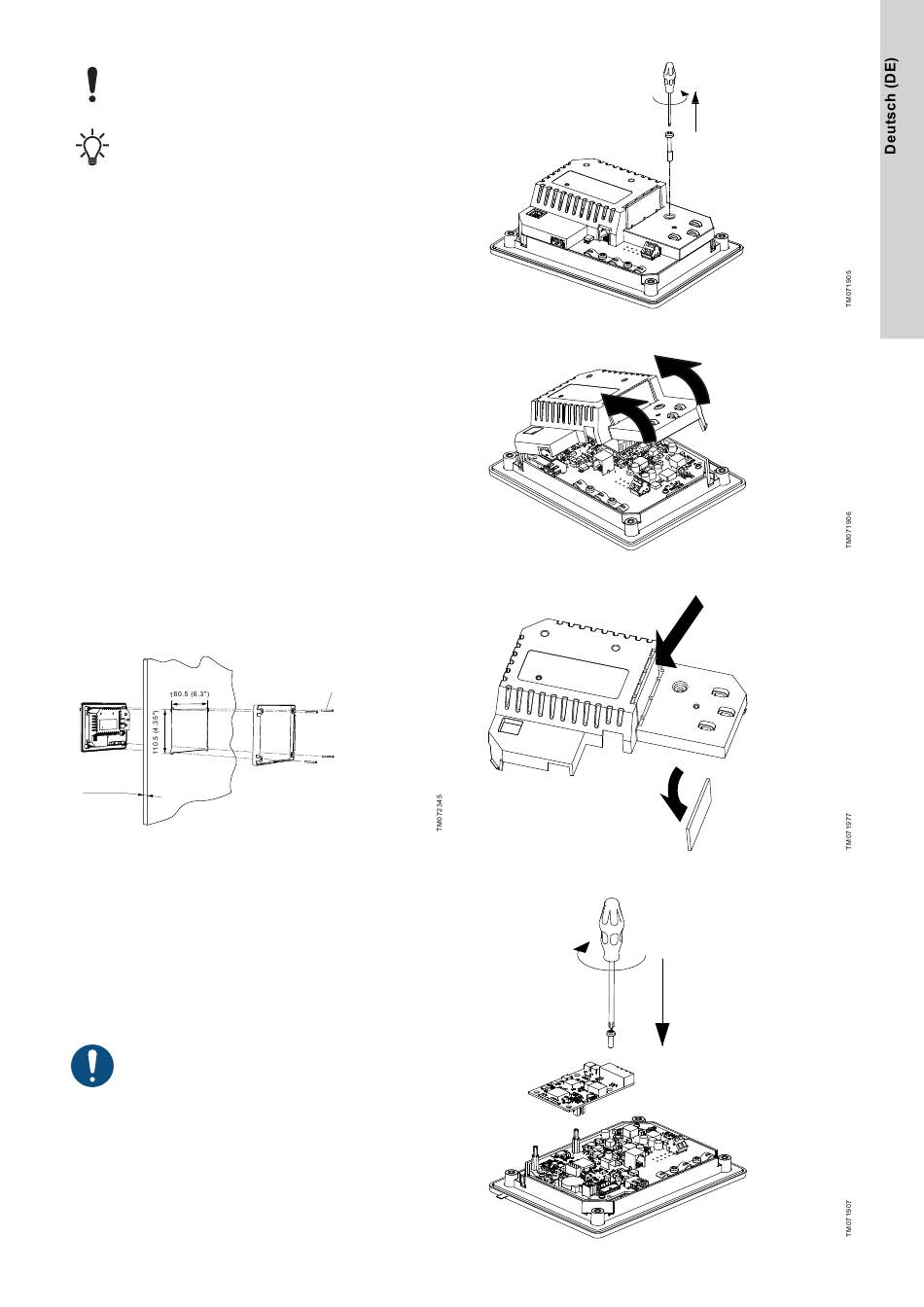

Befestigen Sie das Steuergerät mit den vier mitgelieferten
Schrauben (M4 x 12) (1). Anzugsmoment: 0,5 Nm.
Min. 1 (0.04")
Max. 5 (0.2")
Montieren des Steuergeräts
Weitere Informationen
8.2 Austauschen des Steuergeräts
2.2.2 Installieren eines Kommunikationsschnittstellenmoduls
Sie können ein CIM-Kommunikationsschnittstellenmodul in das
Steuergerät einbauen, um die Kommunikation mit externen
Systemen zu ermöglichen. Das Modul ist optional und nicht im
Lieferumfang des Produkts enthalten. Siehe in Bezug auf
elektrische Anschlüsse die Montage- und Betriebsanleitung des
Moduls.
Verwenden Sie beim Umgang mit elektronischen
Bauteilen einen antistatischen Servicesatz. Dadurch wird
verhindert, dass die Bauteile durch statische Entladung
beschädigt werden.
1.
Entfernen Sie die Schraube in der Rückplatte des CU-Geräts.
2.
Nehmen Sie die Rückplatte ab.
3.
Entfernen Sie die Ausbrechplatte.
1
4.
Setzen Sie das CIM-Modul ein.
1 Nm
47
