3. Inbetriebnahme des Produkts

Prüfen Sie vor der Erstinbetriebnahme Folgendes:
• Prüfen Sie, ob die Pumpe gemäß den Anweisungen in der
Montage- und Betriebsanleitung der Pumpe installiert wurde.
• Prüfen Sie, ob der MP 204 mithilfe eines PC-Tools oder
Grundfos GO Remote gemäß den Motor- und Pumpenspezifi-
kationen konfiguriert wurde.

3.1 Inbetriebnahme

Der Motorstrom und die Auslösebedingungen müssen während
der Inbetriebnahme angepasst bzw. eingestellt werden. Siehe für
Anweisungen zum Anpassen bzw. Einstellen dieser Parameter
die Montage- und Betriebsanleitung des MP 204.
Vergewissern Sie sich, dass Motor und Pumpe gemäß den Spezi-
fikationen betrieben werden.

3.2 Betrieb

Die Control MP 204 wird über einen H-O-A-Schalter vorn am
Schaltschrank oder über einen PC gesteuert.
Bezeichnung Beschreibung
H Hand, Handbetätigung
O Off (Aus)
A Automatik, automatische Betätigung
Hand, H
Im Handbetrieb läuft die Pumpe direkt per Direkt- oder
Stern-Dreick-Anlauf an.
Off (Aus), O
Im Aus-Modus wird die Pumpe ausgeschaltet.
Automatik, A
Im Automatikbetrieb wird ein Druckschalter, ein Schwimmerschal-
ter oder ein Signal von einer SPS verwendet, um die Pumpe zu
steuern.
Für den Handbetrieb verfügen beide Ausführungen der Control
MP 204 über folgende Komponenten vorn am Schaltschrank.
2
3
Q00
On
off
o

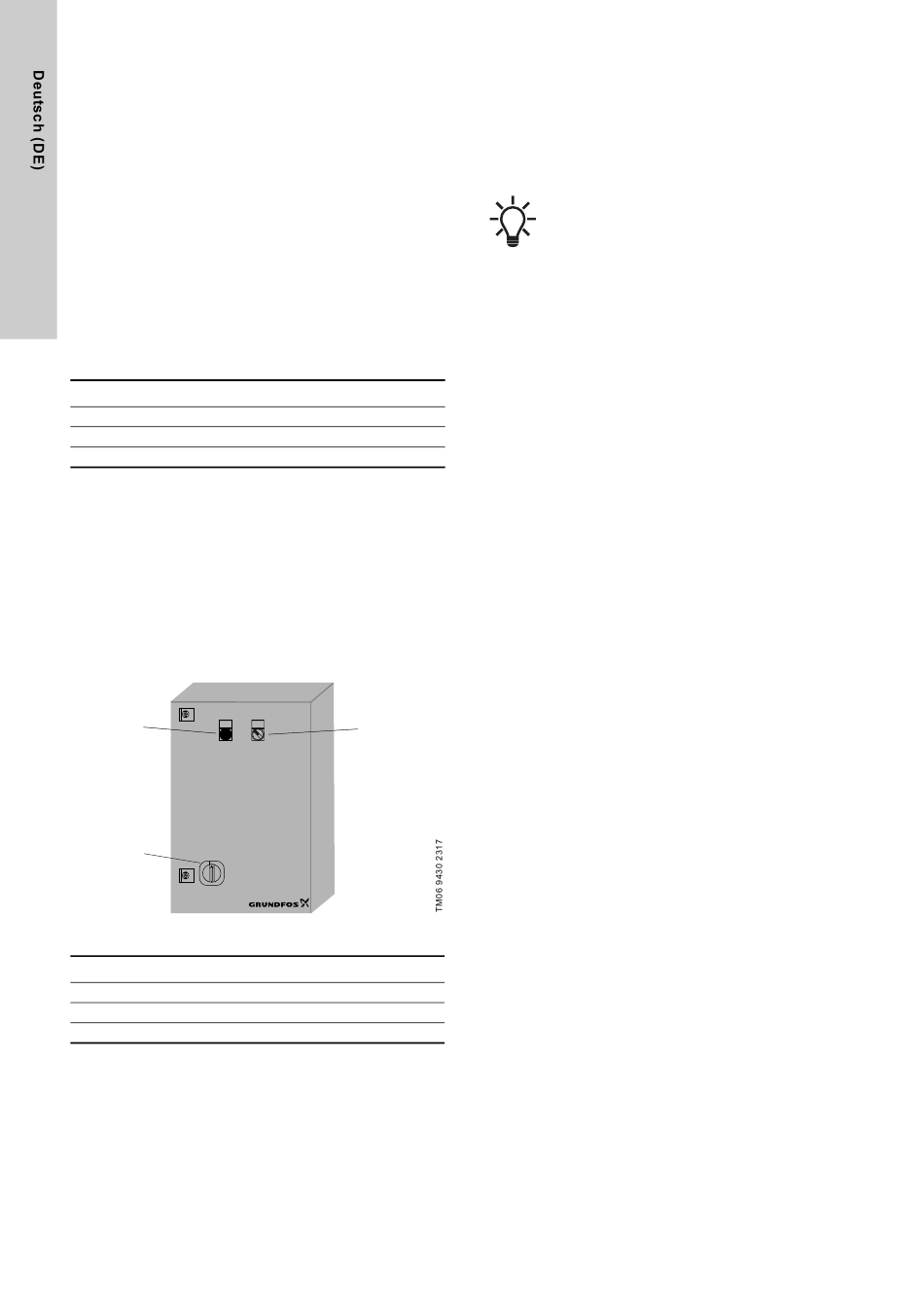

Abb. 8 Beispiel, Control MP 204
Pos. Beschreibung
1 H-O-A-Wahlschalter
2 Rote Meldeleuchte
3 Hauptschalter
6
Die Control MP 204 arbeitet mit zwei Arten von Grenzwerten:
• Warngrenzwerte
• Alarmgrenzwerte (Auslösegrenzwerte)
Werden ein oder mehrere Warngrenzwerte überschritten, läuft
der Motor weiter.
Wird ein Alarmgrenzwert überschritten, wird der Motor ausge-
schaltet.
4. Produkteinführung
Die Control MP 204 wird eingesetzt, um die Pumpe in Abhängig-
keit eines Eingangssignals ein- und auszuschalten. Das Ein-
gangssignal wird entweder von einem Hauptsteuerungssystem,
wie einer SPS, oder von einem einfachen Eingang, wie einem
Schalter, gesendet. Der integrierte Motorschutzschalter MP 204
sorgt für eine lange Lebensdauer der Pumpe.
Die Control MP 204 kann optional mit einem Kommunikations-
schnittstellengerät CIU von Grundfos ausgestattet werden, das
die Übertragung der erfassten Daten ermöglicht.

4.1 Module

Die Control MP 204 ist so ausgelegt, dass sie den Motor elekt-
risch und mechanisch schützt.
Motorschutzschalter MP 204
Der MP 204 schützt den Motor elektrisch, indem er den Motor
oder die Pumpe abschaltet, wenn einer der Auslösegrenzwerte
erreicht ist.
Auslösebedingungen:
• Überlast
• Unterlast, Trockenlauf
• Temperatur, gemessen über Tempcon-Sensor, PTC-/Thermo-
schalter oder Pt-Sensor
• Phasenausfall
• Phasenfolge
• Überspannung
• Unterspannung
1
• Leistungsfaktor, cos φ
• Stromasymmetrie
Sensoreingänge und -ausgang:
• Pt100- oder Pt1000-Sensor
• PTC-Sensor
Siehe die Montage- und Betriebsanleitung des MP 204.
Der MP 204 wurde werkseitig so eingestellt, dass er
nach einer Auslösung automatisch neu startet.
